双单元30W低功耗无线蓝牙音箱结构设计

这款双发声单元无线蓝牙音箱的结构设计，首先围绕近场桌面聆听、小型户外便携使用两类核心场景展开，在有限的腔体容积下平衡低频下潜与中高频清晰度，解决小体积音箱常见的低频发散、声场狭窄问题。设计阶段先确定双15W全频单元加被动低音辐射器的声学配置，倒相孔的位置避开单元正面出声区域，设置在腔体侧后方，避免近距离摆放时墙面反射造成的低频浑浊，同时预留足够的出声间隙，保证倒相管气流顺畅不会产生风噪。

腔体结构采用ABS注塑外壳加内部筋位补强的方案，外壳壁厚控制在2.2mm，内部围绕两个发声单元设置环形密封筋，单元安装位预留0.3mm的密封胶圈槽，保证腔体气密性，避免漏气造成的低频损耗。外壳侧面的调节旋钮采用嵌入式安装结构，旋钮边缘与外壳间隙控制在0.2mm，既保证转动顺畅不会卡滞，也避免灰尘进入腔体内部，旋钮下方的PCB板设置独立的密封仓，与主声学腔体隔开，防止长期使用中积灰影响按键寿命。

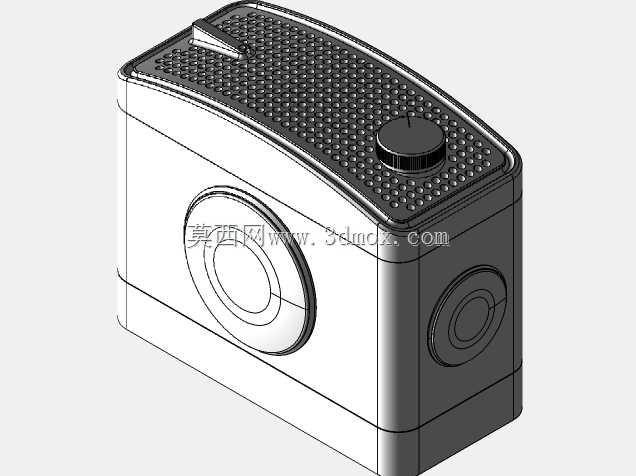

外形尺寸控制在适合单手握持的范围，整体长宽高比例接近2:1:1，边角做R8的圆角过渡，避免直角磕碰造成的外壳损伤，底部设置四个硅胶防滑脚垫，脚垫高度3mm，既可以减少桌面谐振对音质的影响，也能在光滑桌面放置时保持稳定，不会因为音量大产生位移。顶部的操控区域采用微凸的磨砂按键，按键行程1.2mm，按压反馈清晰，盲操作时可以通过按键边缘的凸起标识快速区分功能。

安装边界方面，内部PCB板采用卡扣加螺丝双重固定，螺丝柱高度统一，避免装配时出现PCB板翘曲影响元件焊接可靠性，电池仓设置在腔体底部，与声学腔体之间用独立的塑料隔板隔开，电池更换不需要拆解出声单元部分，降低后期维护难度。蓝牙天线布置在腔体远离金属部件的一侧，天线净空区预留足够空间，避免金属外壳或者内部元件屏蔽蓝牙信号，保证10米范围内的连接稳定性，不会出现断连、音质卡顿的问题。出声网罩采用0.8mm孔径的冲孔网，开孔率控制在65%以上，既可以阻挡灰尘进入单元，也不会对高频出声造成过多衰减，网罩与外壳采用卡扣连接，拆卸清理时不需要额外工具。
