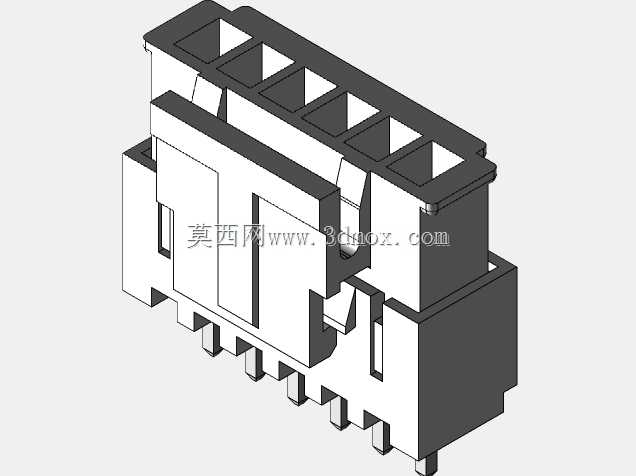

6针SMH-SMW250连接器组件结构设计

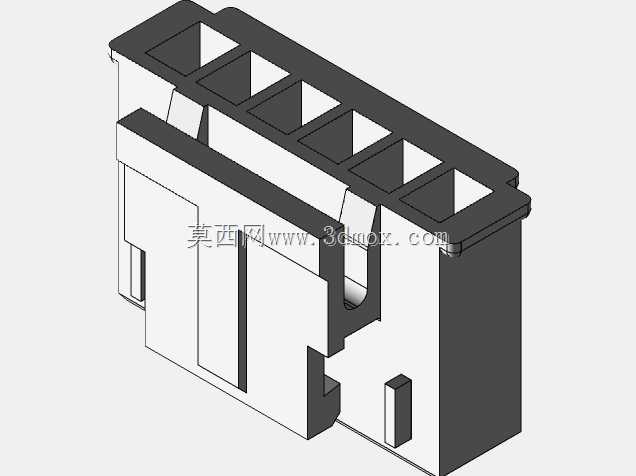

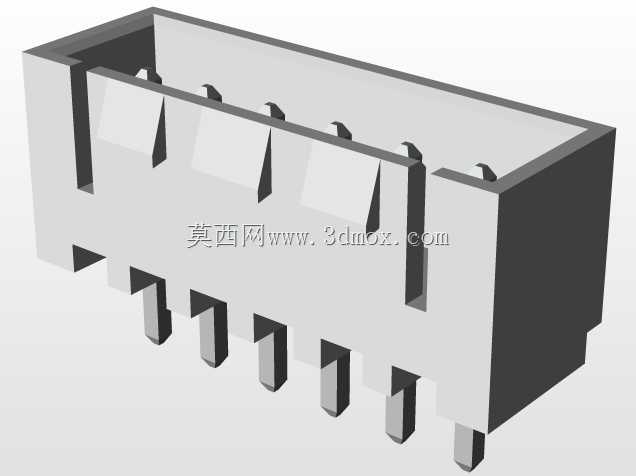

这款6针位的连接器组件，主要面向低压电气信号传输、小功率供电回路的板对线连接场景，常见于工业控制板卡外设接线、小型家电内部控制线路连接、消费电子内部线束对接等工况，能在常规室内无强腐蚀的环境下稳定实现多线路的快速插接与断开，替代传统的焊接接线方式，大幅提升产线装配效率，也方便后期设备维护时的线路拆换。从结构设计来看，整体采用带防呆限位的塑壳主体，上方的6个方形插孔位等距排布，每个插孔对应独立的接触端子安装腔，腔体内设置有端子倒扣卡位，能保证压接好导线的金属端子插入后不会轻易松脱，避免使用过程中出现端子退针导致的接触不良问题。塑壳外侧设置有对称的弹性锁扣结构，与对插端配合时，锁扣会自动卡入对插件的卡槽内，防止设备运行过程中受振动拉扯出现接插件松脱断电的情况，拆卸时只需按压两侧锁扣即可顺利拔下，兼顾连接可靠性与操作便捷性。底部的6个焊针位置严格按照标准2.5mm间距排布，适配市面上常规的PCB板安装孔位设计，焊针长度预留了足够的波峰焊吃锡空间，同时塑壳底部设置有定位凸台，插件焊接时能快速对准板上定位孔，避免焊接过程中插件偏移导致的针脚虚焊、错位问题。外形设计上整体采用规整的长方体结构，侧边做了圆弧过渡处理，没有尖锐的棱角，方便自动化产线的振动盘上料，也能避免人工装配时划伤操作人员。安装边界方面，整体宽度适配多排并装的使用需求，相邻插件并排安装时不会出现结构干涉，塑壳壁厚均匀，符合常规注塑成型的工艺要求，生产时不易出现缩痕、缺料等注塑缺陷，能有效降低量产阶段的不良率。内部的端子腔之间设置有隔离筋，能避免相邻针脚之间出现电弧爬电的问题，提升电气安全性能，适配常规的300V以下交流、直流回路的连接需求，接触端子采用弹性铜材镀锡设计，能保证多次插拔后仍有稳定的接触电阻，减少接插部位的发热损耗。
