大尺寸PC散热轴流风扇结构设计

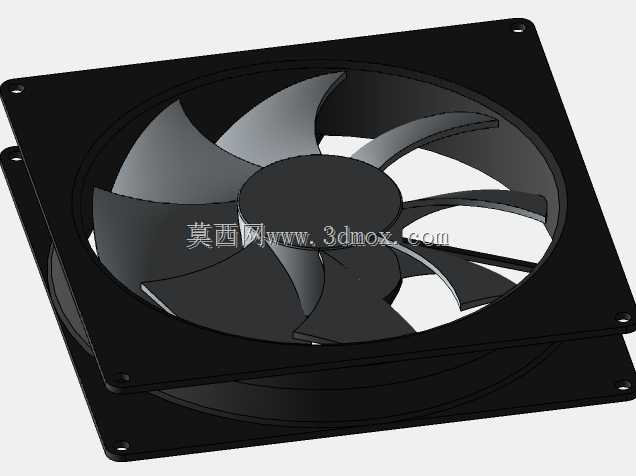

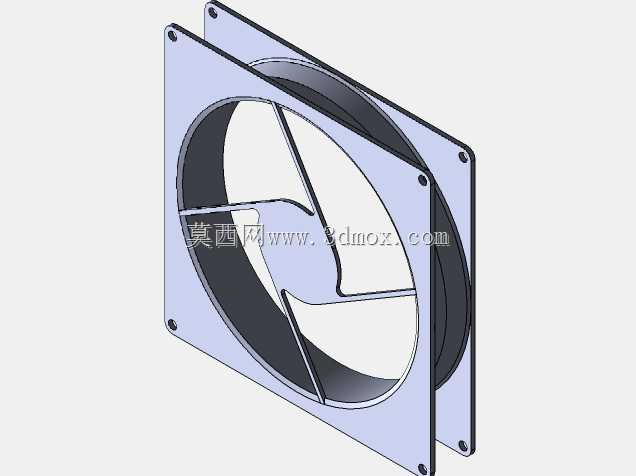

这款300毫米规格的轴流风扇，主要面向大空间机箱、机柜散热、工业设备局部风冷等场景设计，区别于常规小尺寸机箱风扇，其大扇叶直径带来的更大通风量，能够覆盖更大范围的散热区域，解决高密度装机、多硬件堆叠场景下的积热问题。从结构设计来看，采用标准方形外框结构，四角预留安装固定孔位，安装孔位间距匹配通用大尺寸风扇的安装规范，能够直接适配对应规格的机箱风扇位、机柜通风安装位，无需额外定制转接支架，降低现场安装的适配成本。扇叶采用七叶后掠式曲面设计，在建模过程中针对叶型曲面做了弧度优化，能够在相同转速下提升轴向送风效率，同时降低扇叶切割空气产生的紊流噪音，相比直叶结构，后掠叶型的出风更平顺，不会在扇叶边缘产生明显的气流涡旋，减少风噪的同时提升有效送风距离。外框采用双层叠合的边框结构，边框厚度经过参数校核，既保证整体结构强度，避免安装过程中边框受力变形，也预留了足够的走线与防护网安装空间，扇框中心的轮毂部分做了圆弧过渡处理，能够引导气流顺畅进入扇叶区域，减少轮毂处的气流阻滞。在实际应用中，这类大尺寸风扇既可以用于台式机箱的底部、顶部进排风位，组建整机的垂直散热风道，也可以用于开放式机架、工控机柜的侧壁通风位，为柜内的主板、存储设备、功率元件提供持续的风冷散热，还可以作为小型通风设备的动力部件，用于设备局部的定点散热。建模过程中严格遵循实际安装边界尺寸，外框的长宽尺寸、安装孔的中心距、扇叶与外框的间隙都按照实际量产产品的公差范围设定，扇叶与外框之间保留均匀的安全间隙，避免运转过程中出现扇叶擦框的问题，同时轮毂处的电机安装位预留了标准尺寸的安装槽，能够匹配常规的风扇电机规格，方便后续做结构迭代与零件替换。从功能特性上看，大尺寸扇叶不需要过高的转速就能达到足够的通风量，低转速运转下的振动更小，配合橡胶减震钉安装能够进一步降低振动传递，适合对噪音控制有要求的长时间运行场景，扇叶的曲面造型经过气流走向验证，能够保证出风覆盖范围均匀，不会出现中心区域风量弱、边缘风量集中的问题，让散热区域的温度分布更均匀，避免局部热点的产生。
