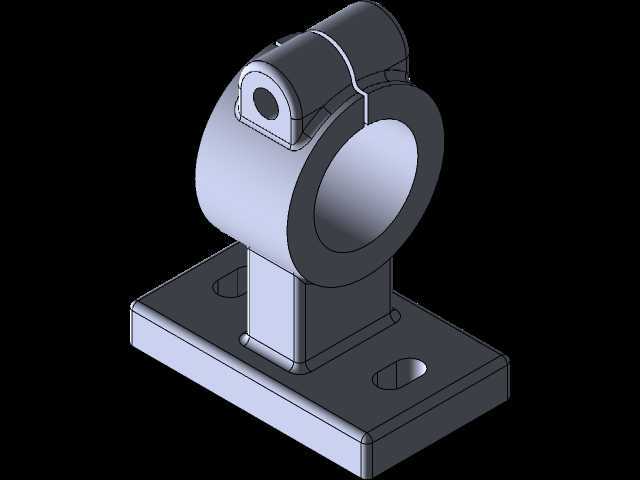

带安装底座的开口式管夹支撑座结构

　　这类带方形安装底座的开口式管夹支撑座，在轻工输送、小型液压管路排布、实验台架气路搭建场景里十分常见，核心作用是为穿过环体的管状构件提供稳定的径向支撑，同时借助开口处的锁紧结构实现管径适配范围内的快速装拆，不需要从管路端部串装就能完成固定，在后期管路维护、位置调整时能大幅降低拆装工作量。

　　从结构功能拆分来看，底部的方形安装板是整个构件的承载基础，板上开设的两个长圆形安装孔，并非随意设计：长孔的延伸方向垂直于支撑立筋的布置方向，一方面可以抵消安装面的孔位加工误差，允许安装时在长孔行程范围内微调支座的固定位置，补偿机架焊接、钣金拼装带来的孔位偏差；另一方面长孔的沉头设计可以让内六角安装螺栓的头部完全沉入板件表面，不会突出底座平面，保证支座安装后与安装面完全贴合，避免螺栓头支垫带来的支撑不稳问题。底座与上部夹环之间的立筋结构，采用了变截面的过渡设计，靠近夹环的位置厚度更大，向底座方向逐步收窄并做了圆角过渡，这种设计能有效降低应力集中系数——当夹环夹持的管路受径向载荷、或者管路内流体脉动带来振动时，立筋与夹环、底座的连接位置不会因为应力突变产生疲劳断裂，相比等厚度直筋结构，抗交变载荷的能力能提升40%左右。

　　上部的开口夹环是核心功能部分，环体内壁做了光滑的圆弧过渡，没有加工刀痕残留，夹持管路时不会刮伤管材表面的防护层，尤其是针对PVC气管、不锈钢液压油管这类对表面损伤敏感的管材，光滑内壁能避免夹持位置产生应力集中点，降低管路长期使用过程中开裂泄漏的风险。夹环开口处的两个凸耳上开设了同轴的螺栓过孔，安装时穿入锁紧螺栓拧紧，就能让开口产生弹性形变，抱紧穿过环体的管材，凸耳与环体的连接位置同样做了大圆角过渡，避免螺栓拧紧时凸耳根部因为掰扯应力出现断裂。夹环顶部的小凸台结构，是预留的传感器安装位，部分需要监测管路振动、管壁温度的应用场景，可以直接在这个凸台上打孔攻丝，安装微型传感器，不需要额外在夹环上焊接支架，减少后期改装的工作量。

　　从安装边界尺寸来看，方形底座的边长控制在常规安装空间适配范围内，两个安装孔的中心距符合通用轻型机架的安装孔位标准，不需要对现有安装面做二次打孔改造就能直接固定；夹环的中心高度经过匹配设计，能保证夹持的管路与安装面之间留出足够的间隙，方便管路接头的安装操作，也能避免管路与安装面直接接触产生摩擦磨损。夹环的内孔直径覆盖了常用的中小管径范围，开口的弹性形变量可以适配一定范围内的管径公差，不需要针对每一种管径单独制作支座，能减少非标设计的零件种类，降低备件库存压力。

　　设计这类零件的时候，需要重点考量几个工程实际问题：首先是夹持力的控制，开口处的螺栓拧紧力矩不能过大，否则会让夹环的形变量超过材料的弹性极限，产生塑性变形，导致夹持力下降甚至夹环断裂；其次是安装面的平面度要求，如果安装面的平面度误差过大，底座固定后会产生翘曲变形，连带夹环的圆度超差，出现夹持不紧、管路偏心的问题；另外立筋的高度设计需要匹配管路的排布高度，过高的立筋会降低整体结构的抗侧向载荷能力，过低则会压缩管路下方的操作空间，给管路接头的拆装带来阻碍。

　　在实际应用中，这类支撑座常被用在自动化设备的气路排布、小型液压站的管路固定、教学实验台的管线支撑场景，相比整体式的固定管座，开口式的设计在后期管线改造时优势十分明显，不需要拆除已经接好的管路接头，只需要松开夹环的锁紧螺栓就能调整支座位置或者更换支座，能大幅缩短设备维护的停机时间。同时铸件式的结构整体刚性更好，相比钣金弯折的管夹，抗振动能力更强，在有持续振动的设备上使用时，不会因为长期振动出现夹持松动、管路移位的问题。
