电子设备外壳注塑成型模具结构

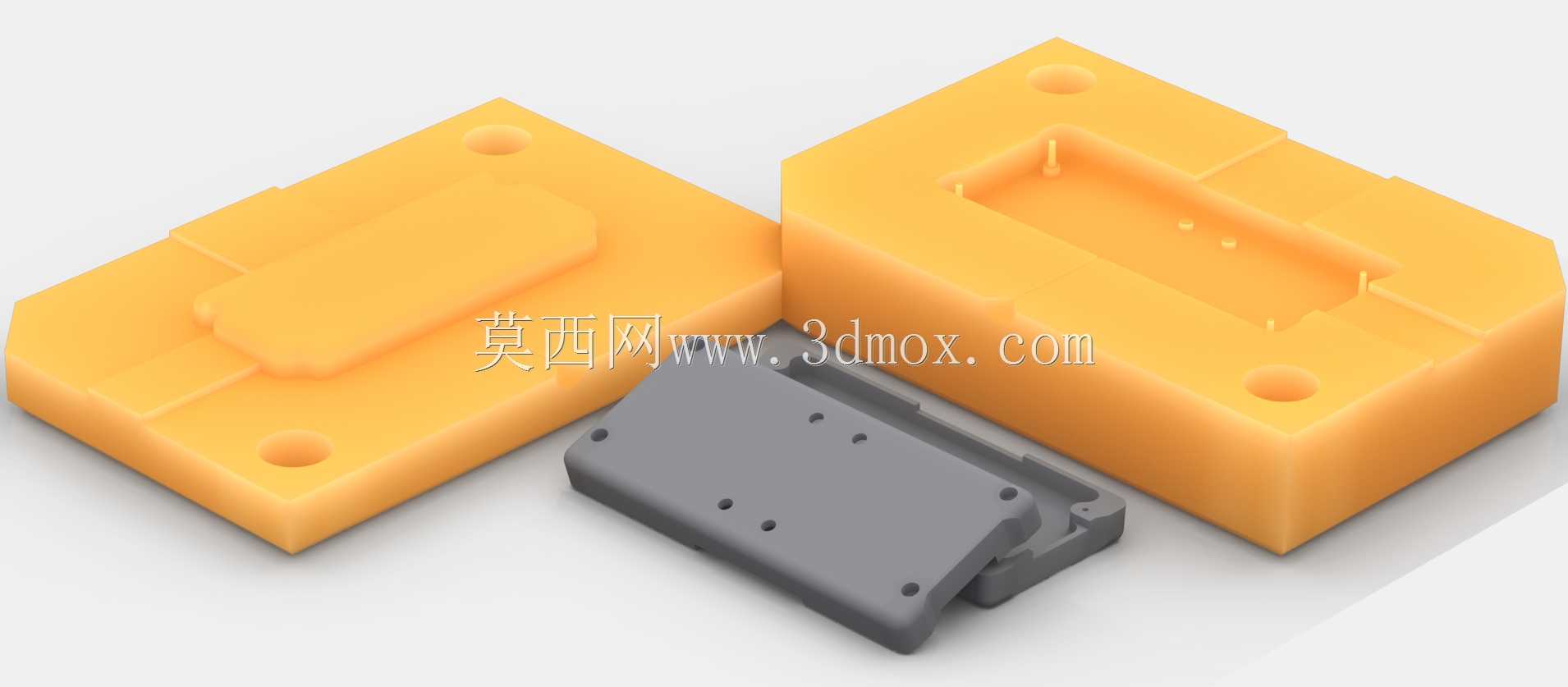

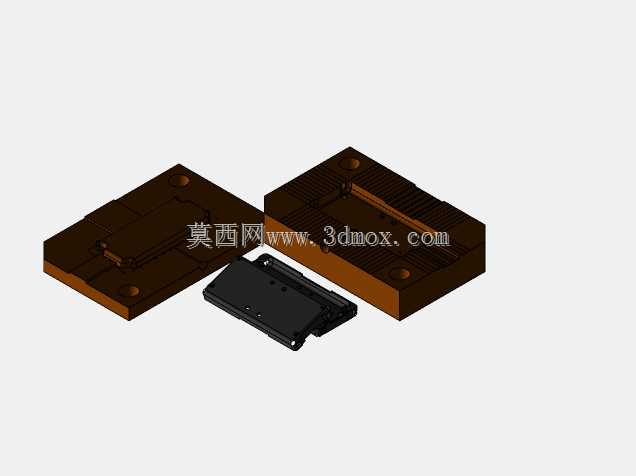

这套模具结构面向消费类电子设备外壳的小批量试制与量产前打样场景，适配桌面级3D打印制模的快速验证需求，核心用途是完成电子设备后壳体的注塑成型工序，直接产出可直接用于装配的外壳成品。从结构设计逻辑来看，模具采用上下对开的两板模布局，上下模腔分别对应外壳的外表面与内装配面，分型面选取在壳体最大轮廓边界处，能够最大程度降低开模时的脱模阻力，避免壳体表面出现拉伤、飞边等成型缺陷。上模腔预留了对应壳体外表面的完整成型曲面，边角处做了均匀的圆角过渡，既符合电子外壳的握持手感要求，也能减少注塑过程中的应力集中问题；下模腔则集成了壳体内部的安装柱、卡扣位的成型凸台，所有凸台的拔模角度统一设置为1.5度，既保证开模时顺利脱模，也能让成型后的安装柱尺寸精度满足后续电路板、固定件的装配公差要求。模具边角处设置的四个定位导柱孔，合模时能够实现上下模的精准对位，对位公差控制在0.02mm以内，避免合模错位导致的壳体壁厚不均问题。模具的整体安装边界适配常规小型立式注塑机的装夹尺寸，模架外形采用规整的长方体结构，无需额外定制装夹治具即可直接固定在设备工作台面，上下模的开模行程预留量充足，能够适配该壳体的脱模顶出距离需求。成型后的灰色壳体零件，壁厚均匀控制在1.8mm，既满足电子设备外壳的结构强度要求，也能避免注塑过程中出现缩痕、缺胶等问题，壳体侧面预留的装配孔位与模具上的小型成型镶件一一对应，无需后续二次钻孔加工即可直接用于整机组装。这套模具的设计思路兼顾了快速制模的成本控制与成型精度要求，模腔的流道布局采用侧浇口进料方式，浇口位置设置在壳体非外观面的侧边，成型后去除浇口不会在外观面留下明显痕迹，同时能够保证熔料在模腔内的填充速度均匀，减少壳体不同位置的成型内应力，降低后续使用过程中出现壳体变形的概率。
