M5STACK I2C一扩六HUB扩展单元结构

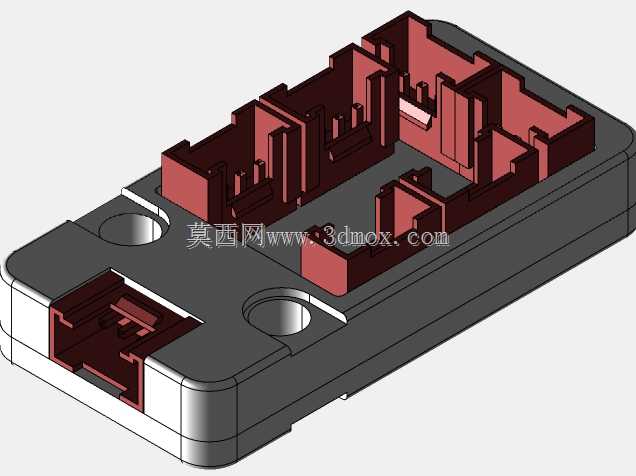

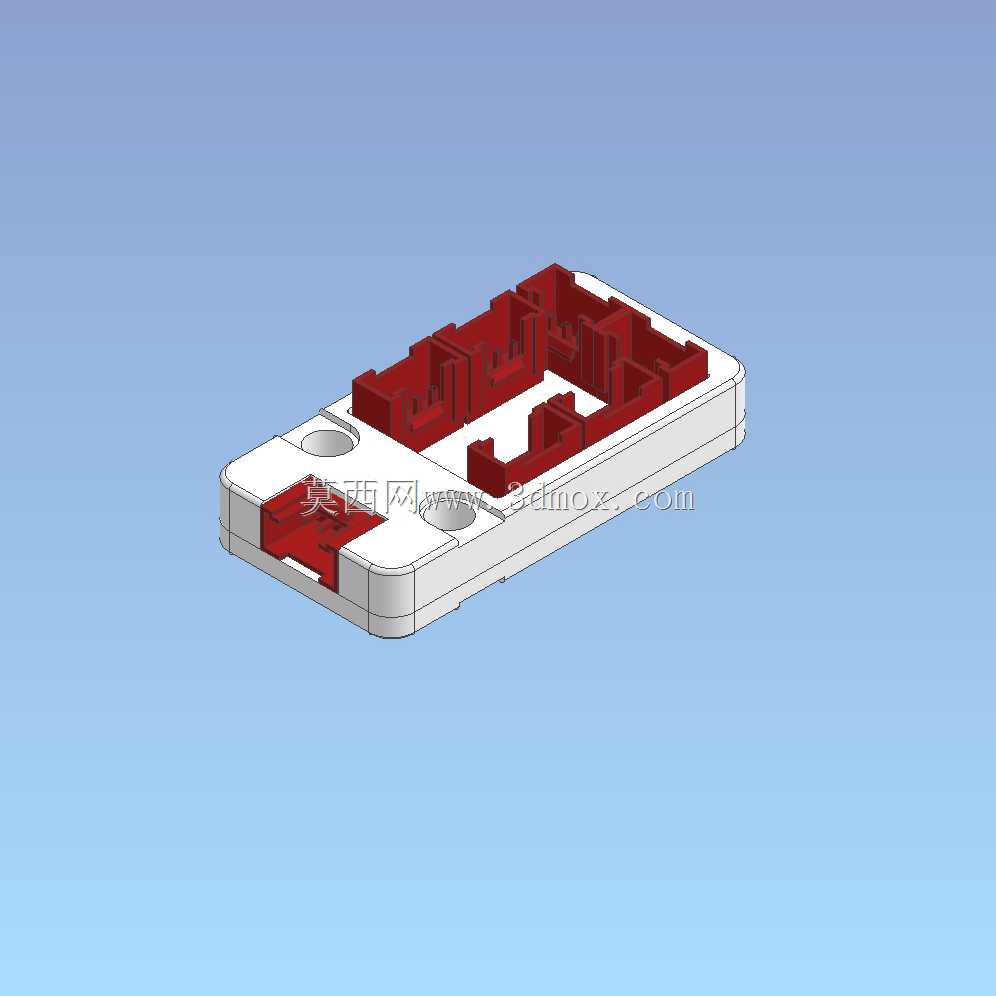

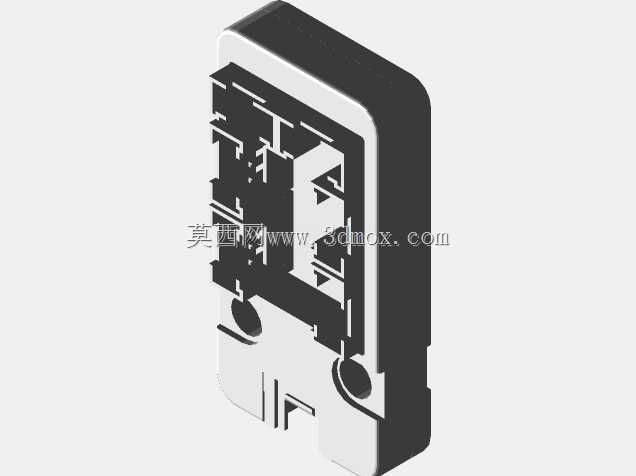

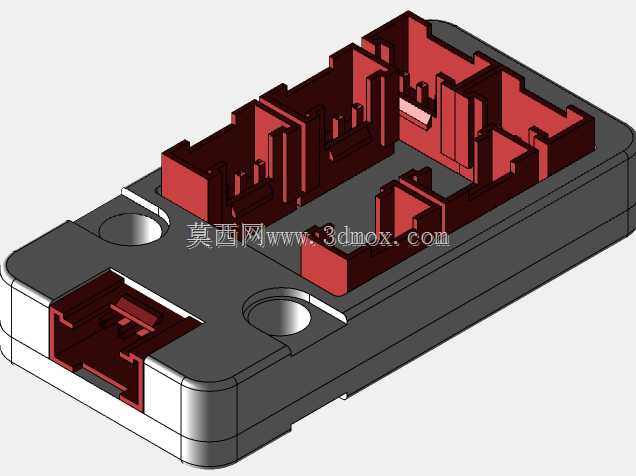

在嵌入式开发与小型智能设备搭建场景中，I2C总线的端口资源紧张是很多开发者都会遇到的实际问题，单路I2C主机端口往往需要同时挂载多个传感器、执行器外设，直接并联不仅布线杂乱，还容易出现总线信号干扰、地址冲突排查困难的问题，这类I2C扩展HUB单元就是为解决这类工程痛点设计的结构件。这款扩展单元采用上下分层的壳体结构，下层为白色硬质基座，预留了两个对称的圆形安装定位孔，可直接适配M5STACK系列核心主控的安装孔位，安装时不需要额外打孔做转接，直接通过螺丝就能与主控模块叠层固定，整体安装边界与标准M5STACK核心模块保持一致，叠装后不会超出主控的外轮廓尺寸，不会额外占用设备内部的横向安装空间。上层为红色的内部限位槽结构，槽位完全匹配TCA9548A扩展芯片及外围电路的PCB轮廓，每个槽位的筋位高度刚好压住PCB板的边缘，不需要额外打胶或者增加固定柱，就能将电路板牢牢限位在壳体内，避免设备震动时电路板移位导致的引脚脱焊问题。壳体侧面预留了6路GROVE标准接口的让位槽，每个槽位的尺寸刚好适配标准GROVE连接器的插拔行程，插拔外接模块时不会出现接口卡滞、连接器被壳体顶住无法插到底的情况，同时每个接口槽位之间的间距做了冗余设计，即使相邻接口都插上线缆，也不会出现线缆插头互相干涉的情况，方便后期外设的更换与调试。从结构设计思路来看，这款扩展单元没有做多余的装饰性结构，所有的壳体特征都服务于功能需求：基座边缘做了小角度的倒角处理，既可以去除注塑件的毛边避免划手，也能在叠装时起到导向作用，快速对准主控模块的安装位置；内部的红色槽体除了限位电路板，还在对应芯片的位置预留了微小的散热间隙，避免芯片工作时热量直接闷在壳体内影响工作稳定性。在实际项目应用中，这类扩展单元既可以用在桌面级的原型验证设备上，快速搭建多传感器的数据采集节点，也可以集成到小型工业检测终端、智能物联网网关设备内部，作为I2C总线的扩展中转模块，将单路主机接口扩展为6路独立的I2C通道，每个通道可以单独配置总线地址，有效避免多外设挂载时的地址冲突问题，同时减少主控端的布线长度，降低总线信号的衰减风险。壳体采用的是常见的工程塑料注塑成型，壁厚均匀，没有出现壁厚突变导致的注塑缩痕问题，整体结构强度足够应对常规的工业现场使用场景，不会因为日常的插拔操作、轻微磕碰出现壳体开裂的情况。
