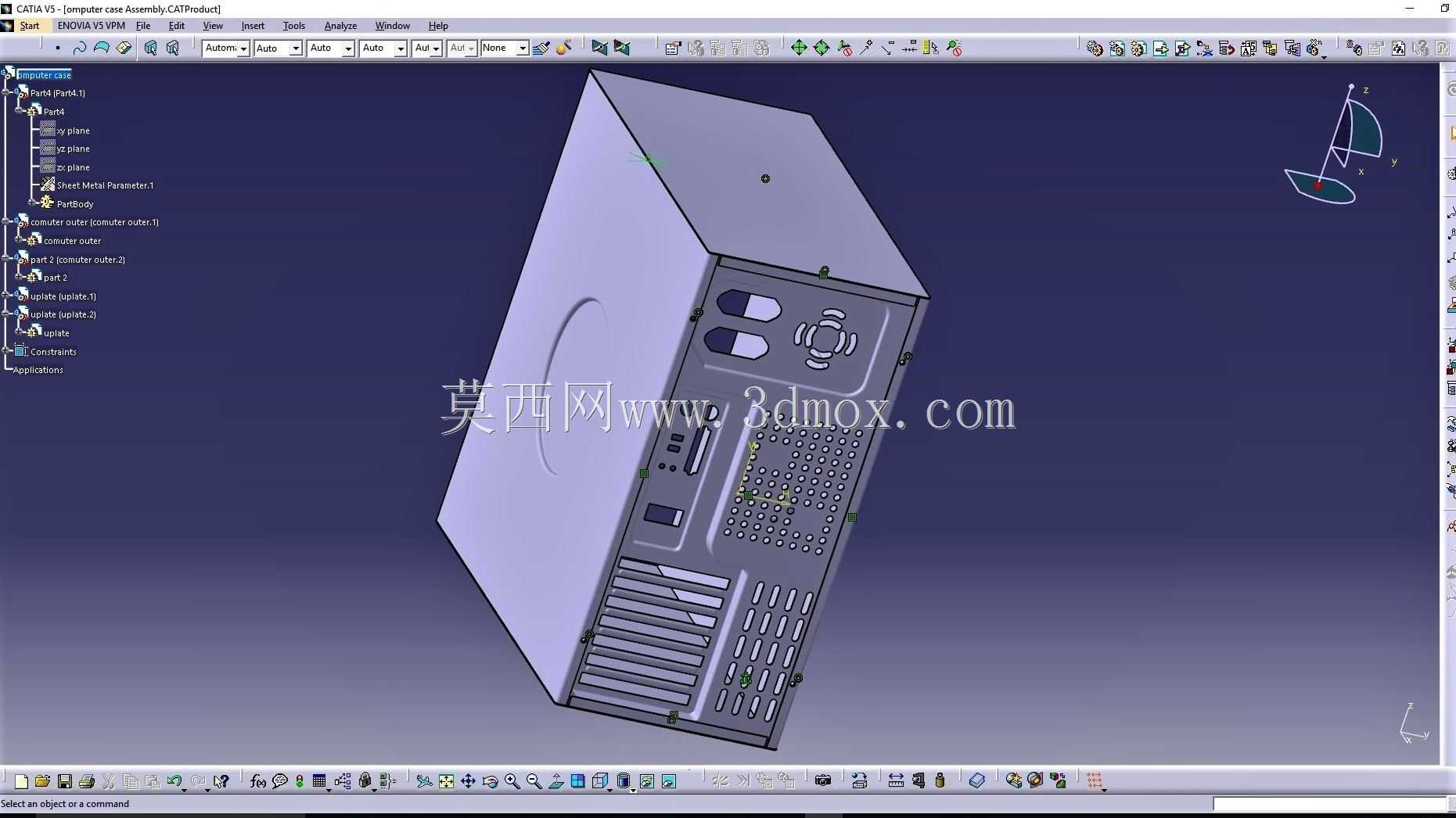

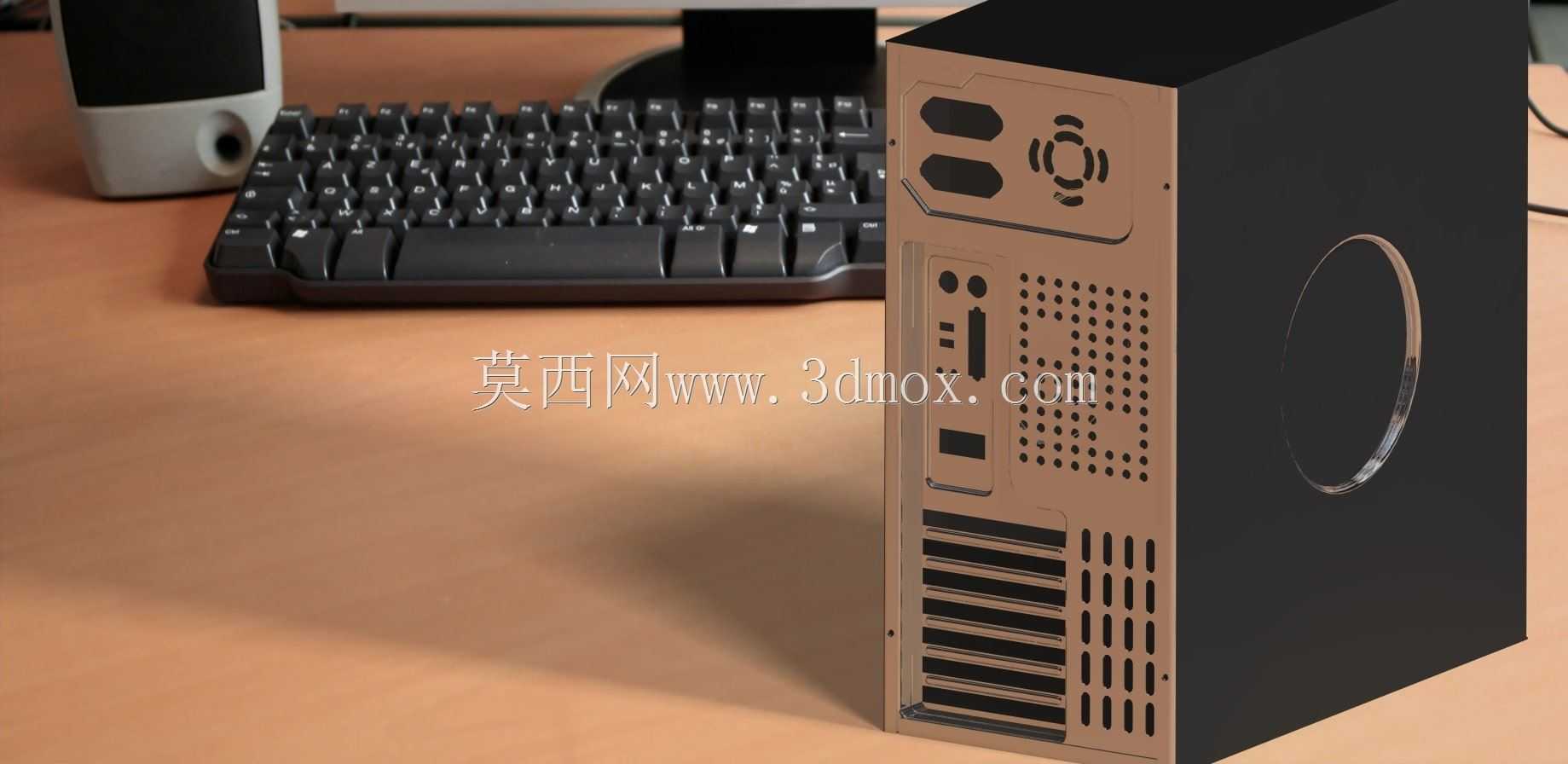

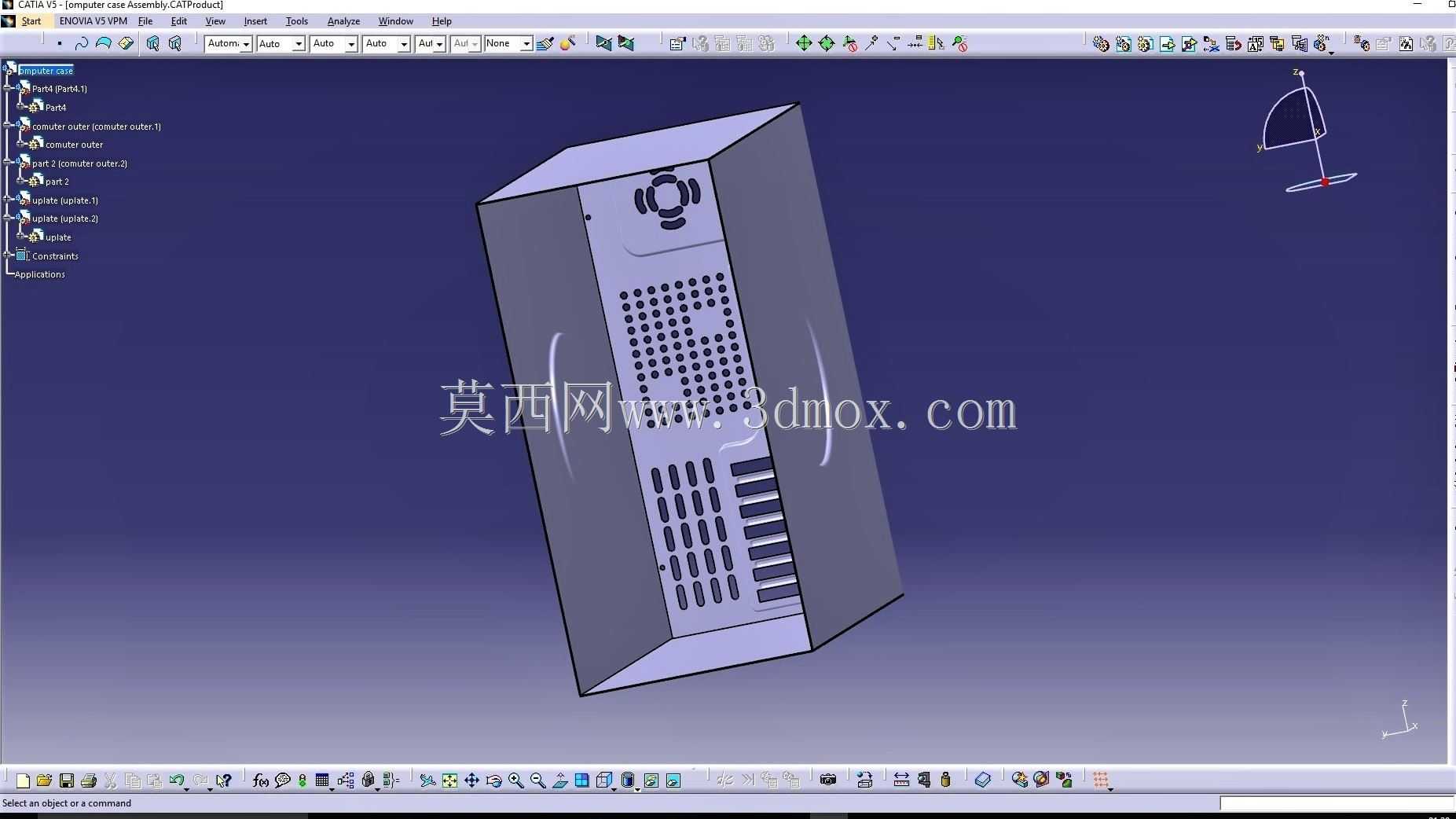

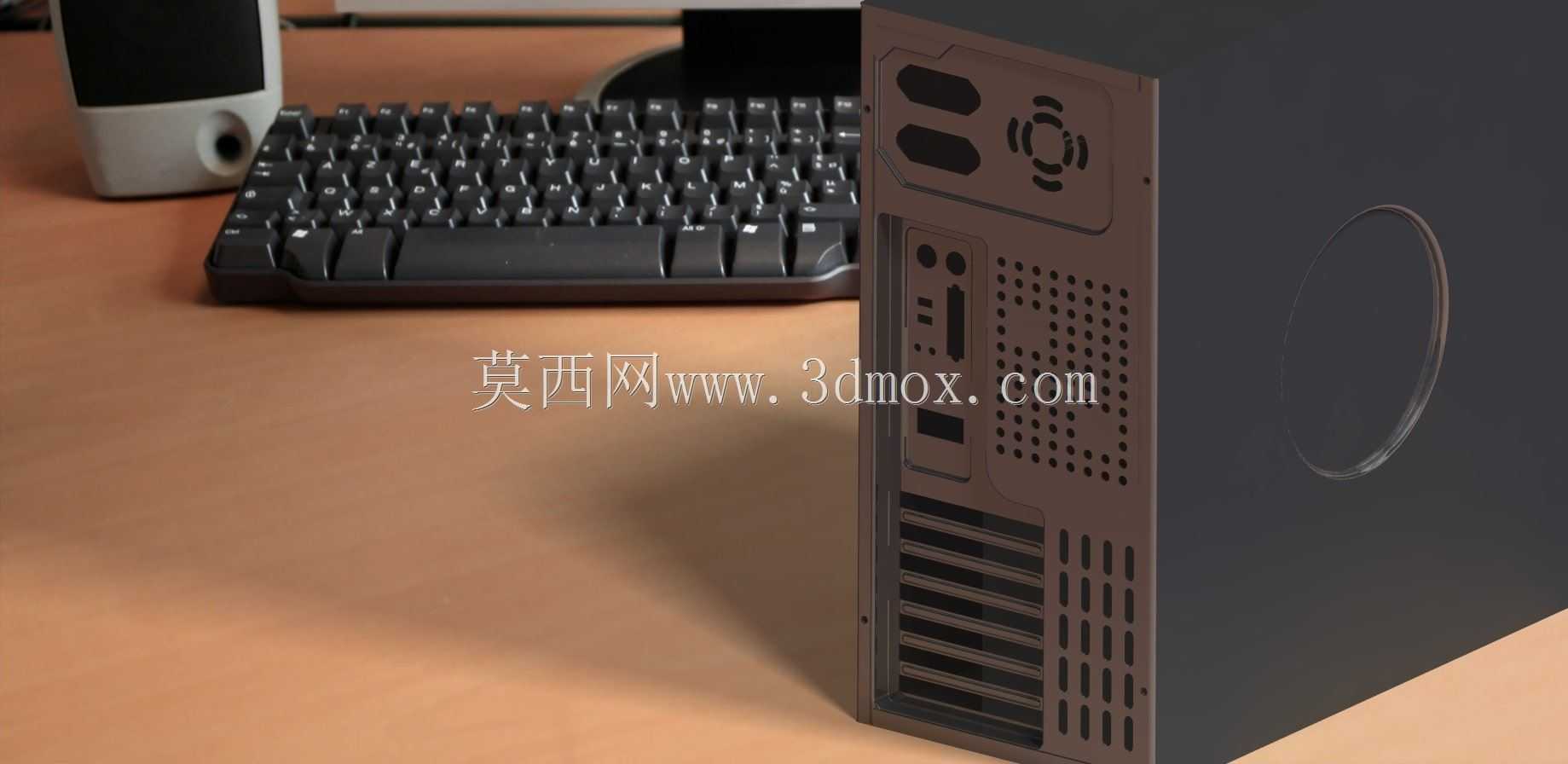

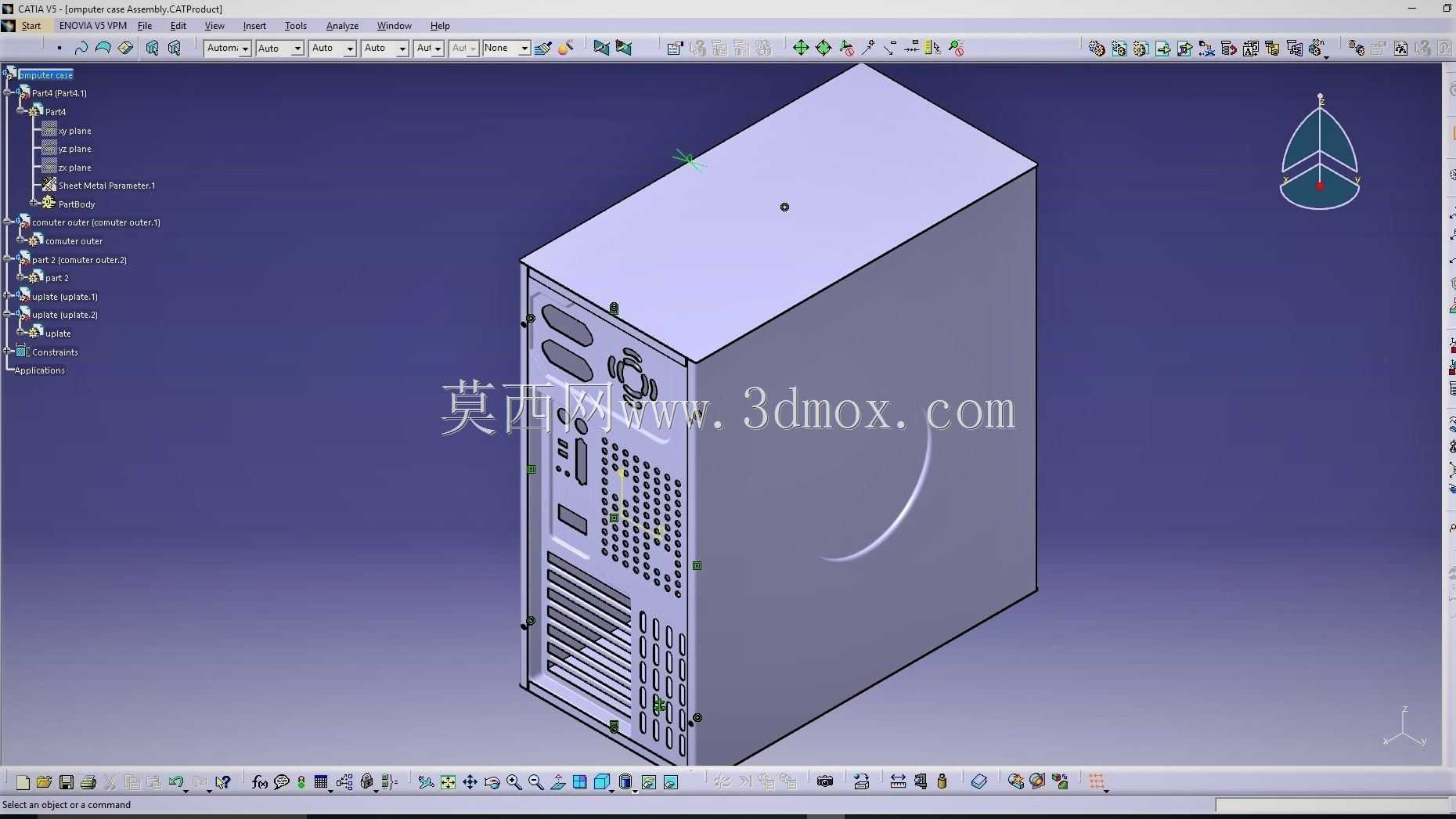

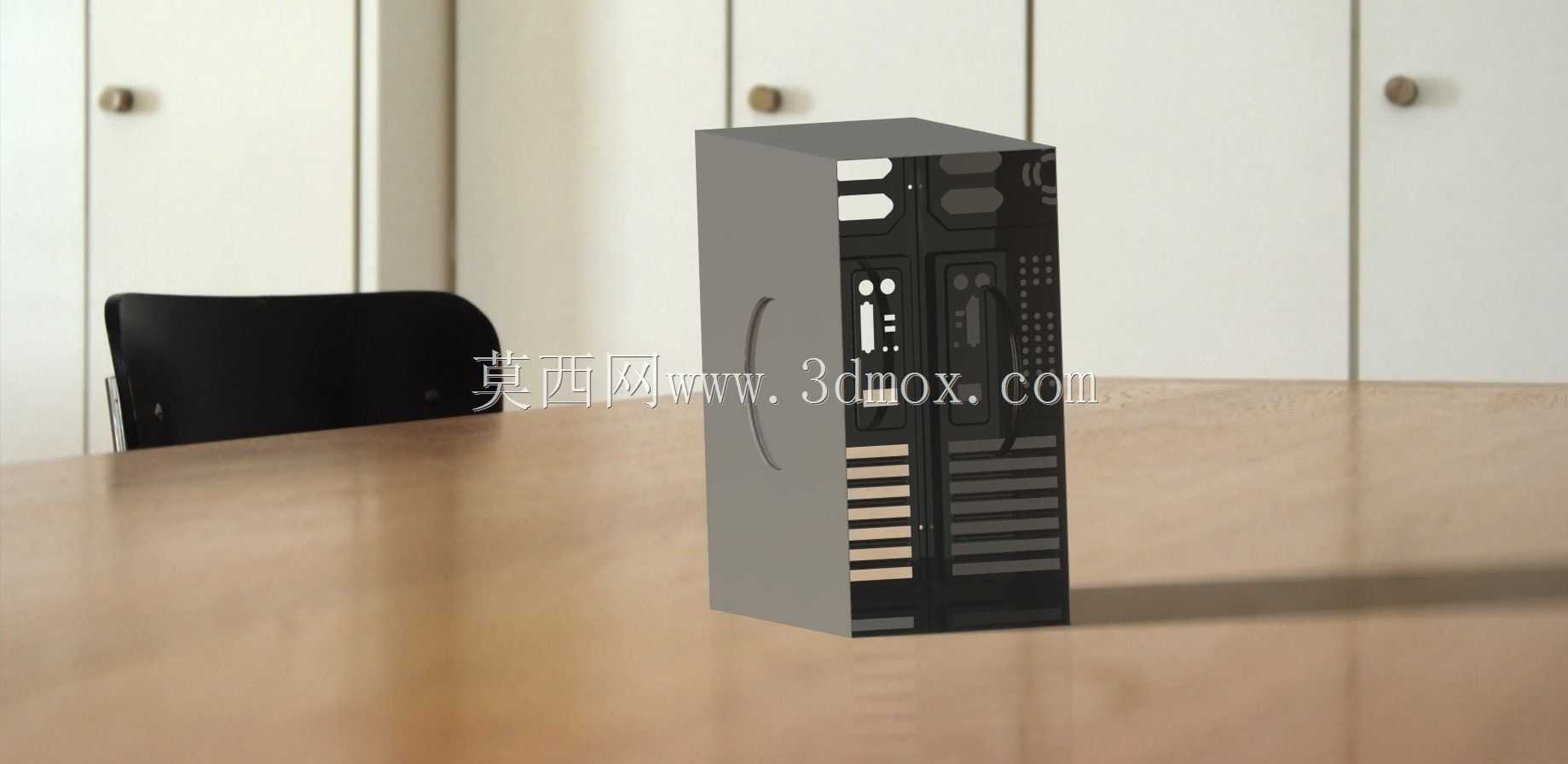

台式计算机金属机箱结构设计方案

日常办公、家用娱乐、工业控制等场景中使用的台式计算机，其核心硬件的承载防护完全依赖机箱结构，这款金属机箱的设计完全围绕硬件适配、散热效率、安装便捷性三个核心维度展开。从实际装机的工程逻辑来看，机箱的内部空间预留首先要匹配ATX、MATX等主流主板的安装孔位，主板固定位的冲压凸台高度经过反复校核，既保证主板背面焊点不与箱体底板接触造成短路，又能控制整体箱体的厚度尺寸，不会出现过度冗余的空间浪费。电源安装位设置在箱体后侧下部，独立的安装仓与主板区域做了简易分隔，避免电源自身的散热气流与CPU、显卡的散热风道产生紊流，电源固定位的螺孔做了翻边处理，安装时螺丝可以快速对位，不需要手扶调整就能顺利拧入，大幅提升装机效率。

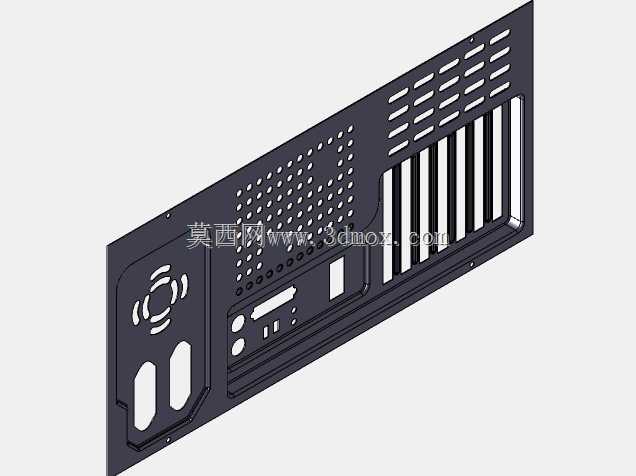

机箱后侧的IO接口区域完全按照主板标准挡板尺寸做了冲裁开口，边缘做了卷边钝化处理，既不会划伤安装人员的手部，也能保证挡板安装后缝隙均匀，不会出现漏灰或者遮挡接口的问题。扩展槽位的挡片采用可拆分式冲压设计，用户根据显卡、采集卡等扩展卡的实际安装数量拆除对应挡片即可，不需要额外工具掰断，挡片拆除后的边缘同样做了钝化处理，避免割伤线材。散热开孔的设计兼顾了通风量与电磁屏蔽要求，侧板的圆形进风区域、后侧的排风区域都采用了密集的六边形冲孔，孔径控制在3mm以内，既保证足够的通风面积满足高负载硬件的散热需求，又能阻挡大部分电磁辐射外泄，符合电子产品的电磁兼容相关要求。

前面板区域预留了光驱位、硬盘安装架的固定位置，硬盘架采用可拆卸式结构设计，用户可以根据自身存储扩展需求调整安装位置，支持3.5英寸机械硬盘与2.5英寸固态硬盘的混合安装，硬盘架与箱体的连接位置设置了简易的橡胶减震垫，能够降低硬盘运行时的震动传导，减少整机运行的共振噪音。机箱的整体外形尺寸控制在常规台式机箱的主流范围内，宽度190mm、高度420mm、深度450mm的边界尺寸，能够适配绝大多数标准电脑桌的主机安放位，底部设置了四个高度5mm的防滑脚垫，既可以抬升箱体保证底部进风空间，也能避免箱体直接与桌面接触产生滑动。箱体的所有钣金拼接处都采用了折弯咬合加点焊的工艺，拼接缝隙控制在0.2mm以内，既保证整体结构强度，搬运过程中不会出现钣金变形，也能减少缝隙处的漏风问题，让散热风道的气流利用率更高。从结构设计的角度来看，这款机箱没有做过多花哨的异形结构，所有的造型设计都服务于功能需求，金属板材的厚度选用0.6mm的冷轧钢板，在保证结构刚性足够支撑重型显卡、大型风冷散热器重量的前提下，尽可能控制整机自重，方便用户搬运挪动。
