杠杆驱动活塞往复运动夹具结构

项目分类:工装 发布时间:2025-02-20 ID:941167
  • 杠杆驱动活塞往复运动夹具结构
  • 杠杆驱动活塞往复运动夹具结构
  • 杠杆驱动活塞往复运动夹具结构
  • 杠杆驱动活塞往复运动夹具结构
  • 杠杆驱动活塞往复运动夹具结构
  • 杠杆驱动活塞往复运动夹具结构
  • 杠杆驱动活塞往复运动夹具结构
  • 杠杆驱动活塞往复运动夹具结构
  • 杠杆驱动活塞往复运动夹具结构
  • 杠杆驱动活塞往复运动夹具结构
  • 杠杆驱动活塞往复运动夹具结构
  • 杠杆驱动活塞往复运动夹具结构
  • 杠杆驱动活塞往复运动夹具结构
  • 杠杆驱动活塞往复运动夹具结构

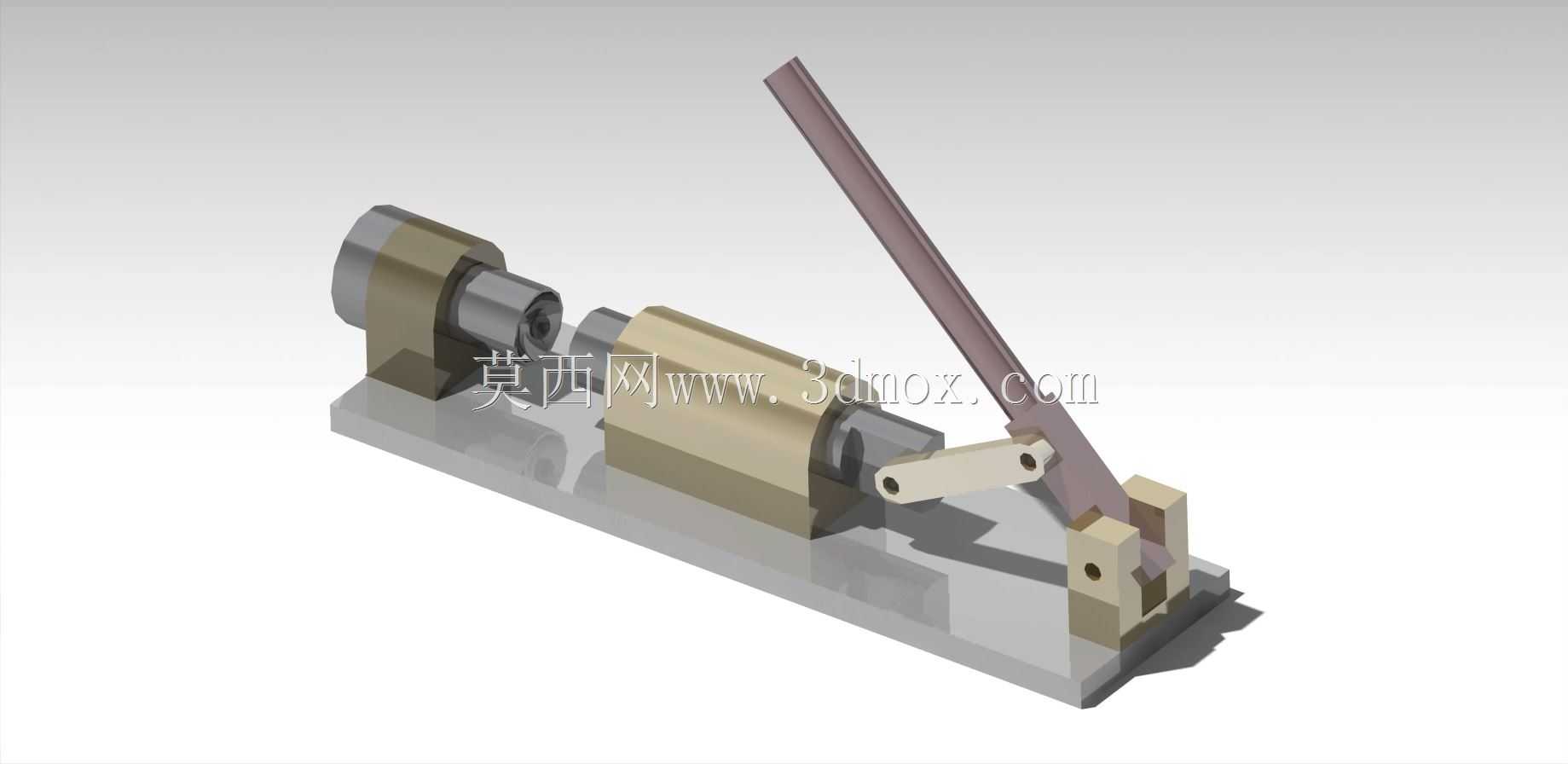

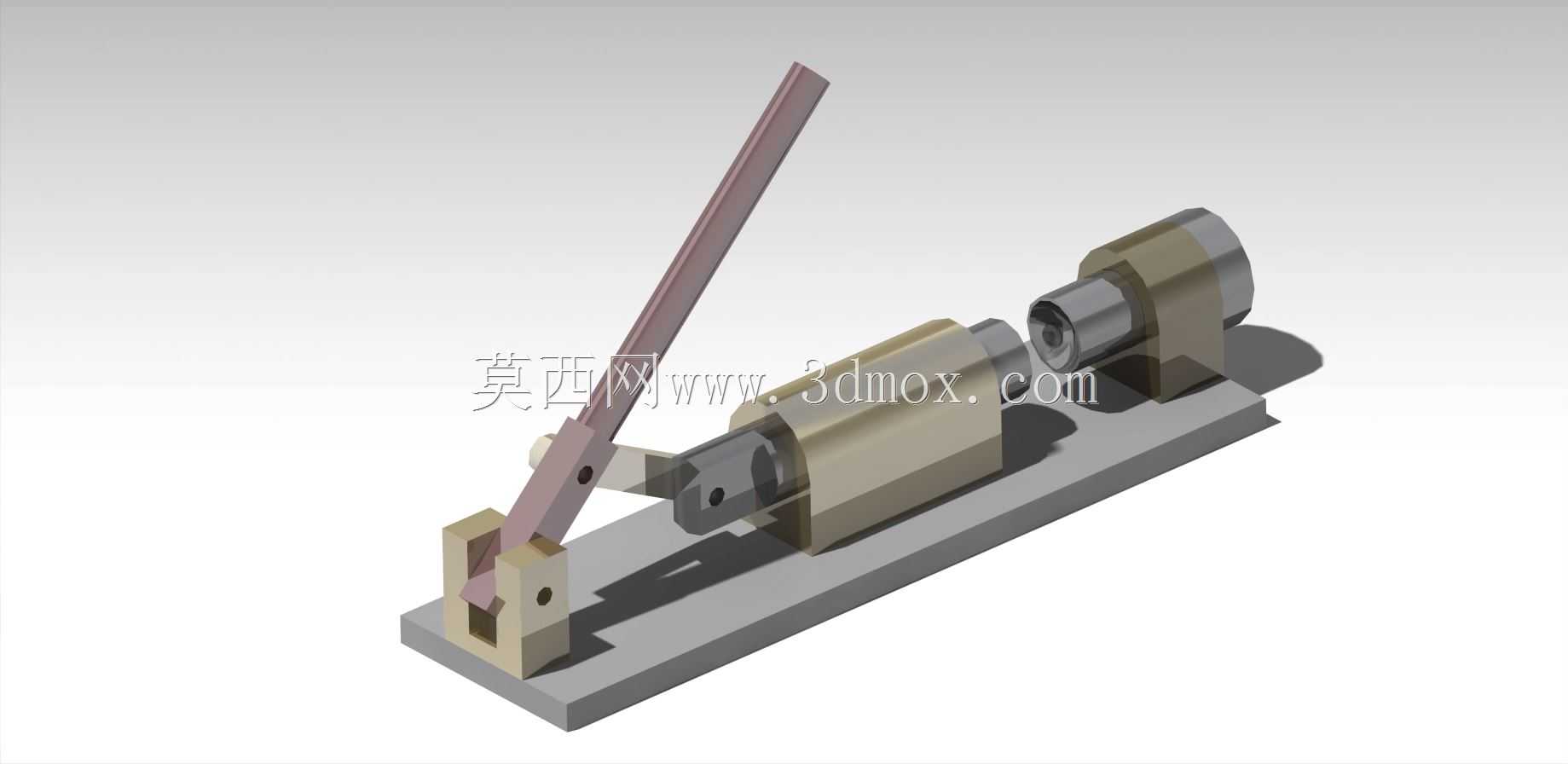

  这套杠杆驱动的活塞往复运动夹具结构,常应用在小行程直线压紧、轻负载工件推送的工位场景中,比如电子元器件引脚压装、小型变压器矽钢片叠片预压、薄壁零件定位夹持这类需要稳定直线输出力的工序里,相比气缸直推的结构,它不需要外接气源,纯机械结构的传动形式在无气源供给的小型装配台、手动工装工位上适配性更强,也避免了气动元件漏气、压力波动带来的压紧力不稳定问题。从结构功能来看,整套机构通过手动扳动长杠杆手柄,将杠杆的角位移转化为活塞组件的直线往复运动,杠杆与活塞之间通过铰接连杆传递动力,铰接位置的销轴配合间隙控制在0.02mm以内,既保证转动灵活无卡滞,也避免了传动过程中的空行程误差,活塞部分配套的导向套采用铜基镶嵌石墨的自润滑材质,不需要频繁加注润滑脂就能长期维持低摩擦系数的滑动状态,适配车间多粉尘、少维护的日常生产环境。

  设计这套结构的时候,首先要核算杠杆的力臂比,结合手动操作的舒适施力范围,将手柄端的力臂长度设置为活塞端力臂的6倍,这样操作人员只需要施加100N左右的扳动力,活塞端就能输出600N的直线压紧力,刚好满足小型电子零件压装、工件定位的力值需求,不会因为力值过大压伤薄壁工件,也不会因为力值不足导致夹持松动。底座部分采用一体化的铸铁铣削成型,所有安装孔位的位置度公差控制在0.05mm以内,两个支撑座的同轴度公差不超过0.03mm,保证活塞运动过程中不会出现偏磨、卡滞的问题,整套结构的安装边界控制在长180mm、宽80mm、总高120mm的范围内,不需要占用太大的工作台安装空间,可以直接通过底座上的四个M6沉头孔固定在标准铝型材工作台上,也可以集成到小型自动化装配线的定位工位中作为手动辅助压紧单元使用。

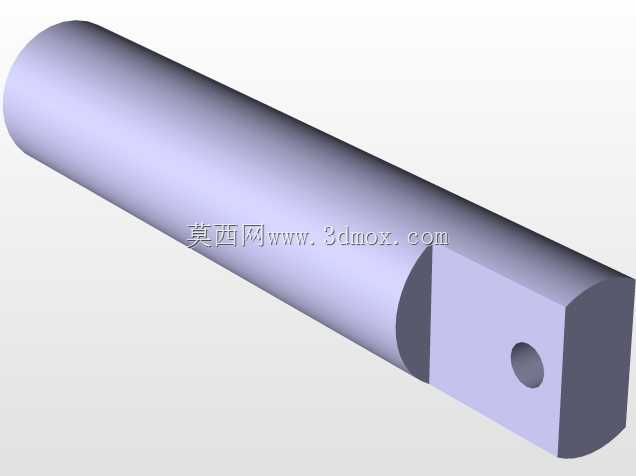

  活塞的行程设置为30mm,足够覆盖常规小型工件的夹持、压装行程需求,行程终点位置设置有硬限位块,避免杠杆扳动过位导致活塞脱出导向套,限位块与活塞端面接触的位置粘贴有1mm厚的聚氨酯缓冲垫,减少刚性碰撞产生的噪音和零件冲击损耗。杠杆手柄的外露部分做了滚花防滑处理,操作人员扳动的时候不会出现打滑的问题,手柄的摆动角度控制在0到75度之间,符合人手操作的舒适摆动范围,不需要大角度抬臂就能完成整个压紧、松开的动作循环。

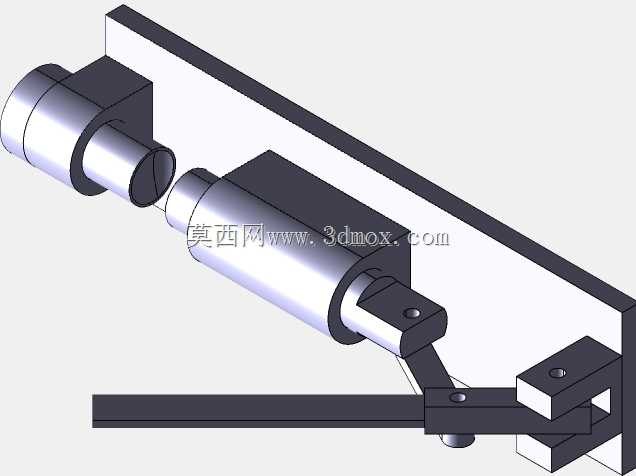

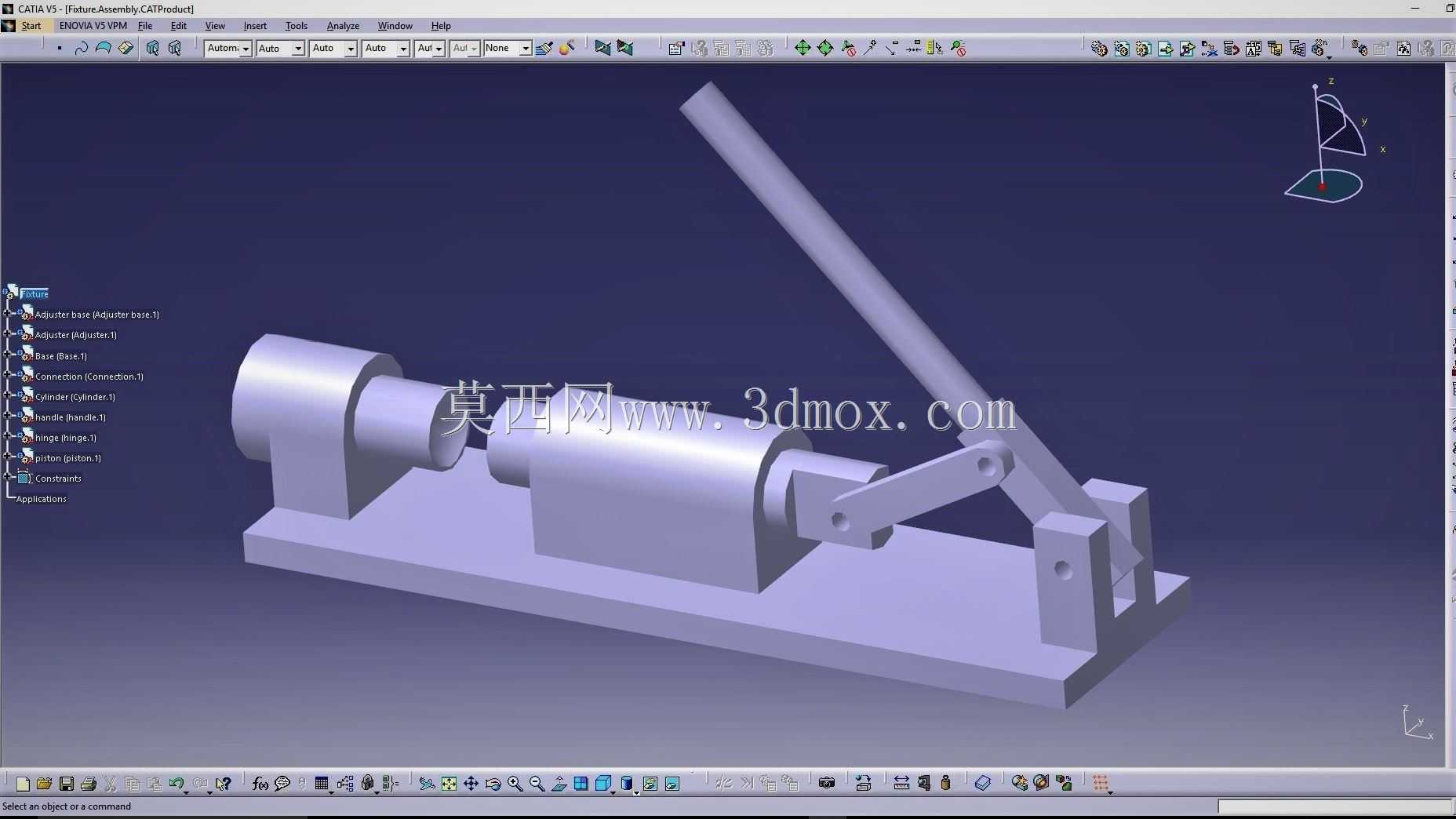

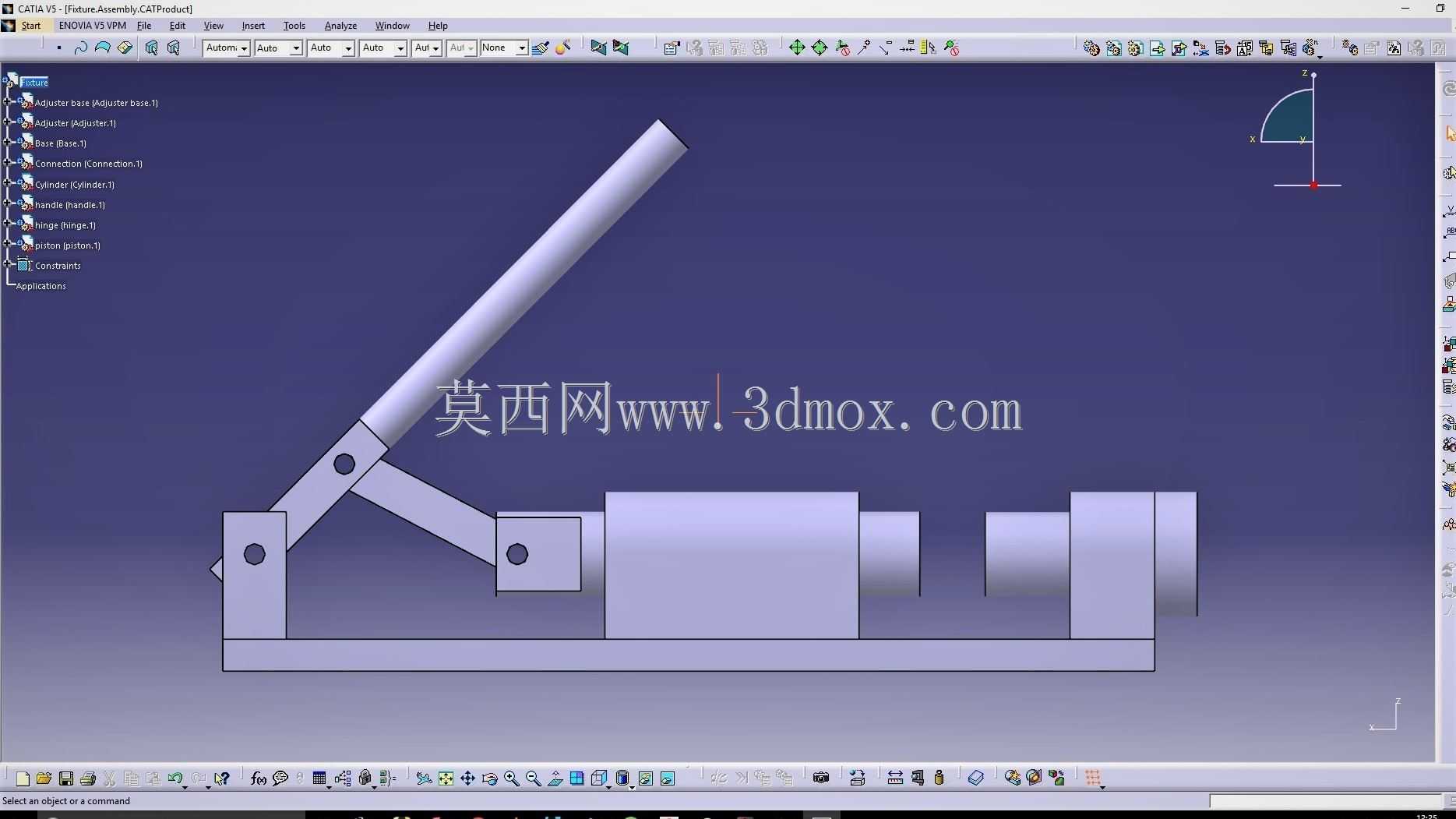

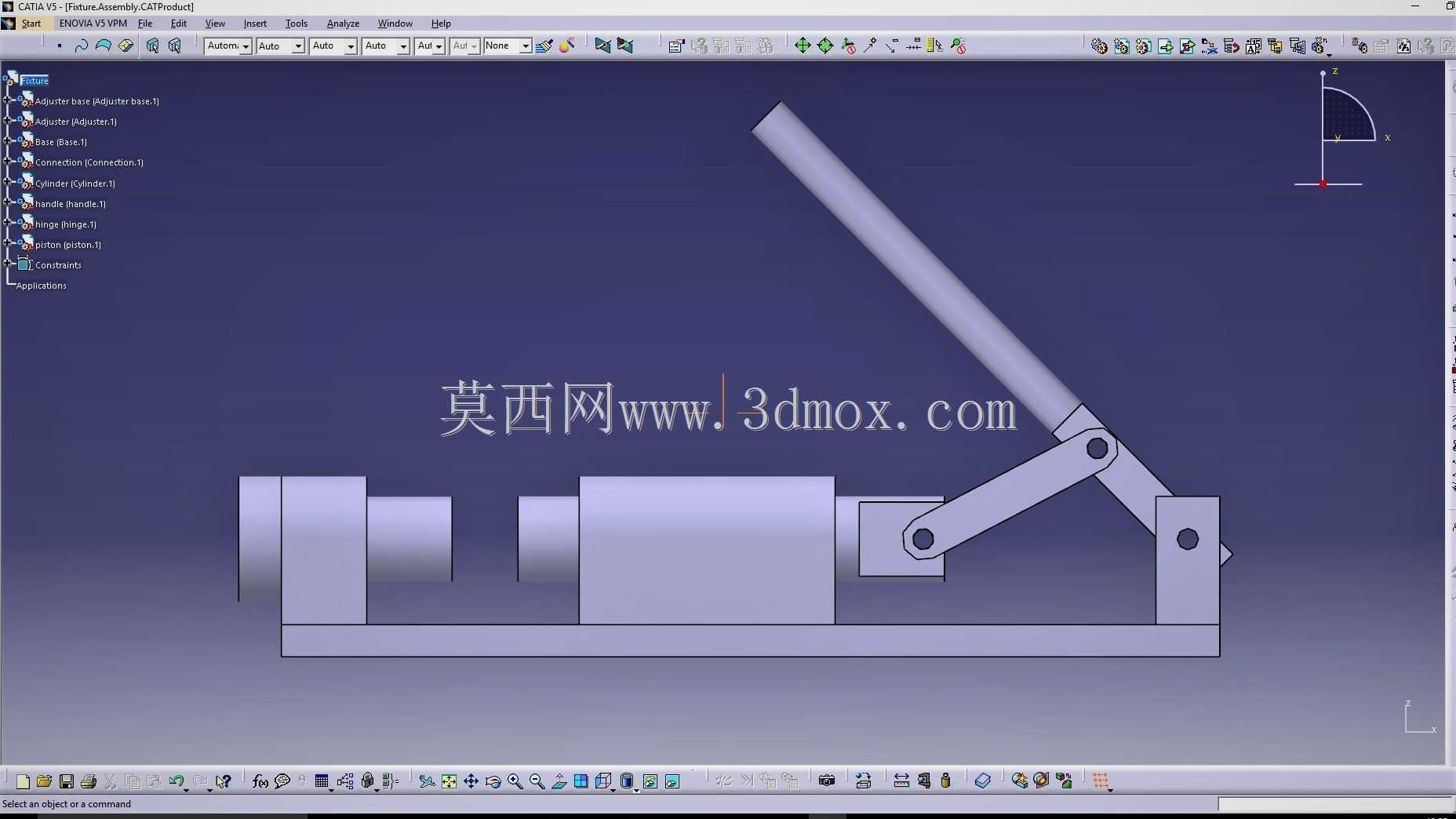

  在实际装配调试的时候,需要先将两个支撑座固定到底座上,穿入活塞组件后调整导向套的同轴度,确认活塞滑动无卡滞后再安装铰接连杆和杠杆手柄,最后调整限位块的位置,保证活塞到达压紧位置时杠杆刚好处于接近死点的位置,这时候即使松开手柄,机构也能依靠死点位置的自锁特性维持压紧力,不需要额外增加锁紧结构,简化了整体结构的零件数量,也降低了加工和装配的成本。这套结构没有复杂的异形零件,所有组成零件都是常规的轴类、套类、板类结构,普通的铣削、车削加工设备就能完成全部零件的加工,不需要特殊的加工工艺,适合小型加工厂、维修车间自行加工制作,也可以作为机械原理教学的演示模型,直观展示角位移转直线运动的传动形式,以及杠杆增力、机构死点自锁的工程应用方式。日常使用过程中,只需要定期检查铰接销轴的磨损情况,每三个月在销轴位置滴注少量润滑油就能维持长期稳定运行,相比带气动、电动元件的压紧机构,它的故障率更低,维护成本也更小,在小批量生产、手工装配工位上的实用性非常突出。
