机架式光纤终端保护外壳结构设计

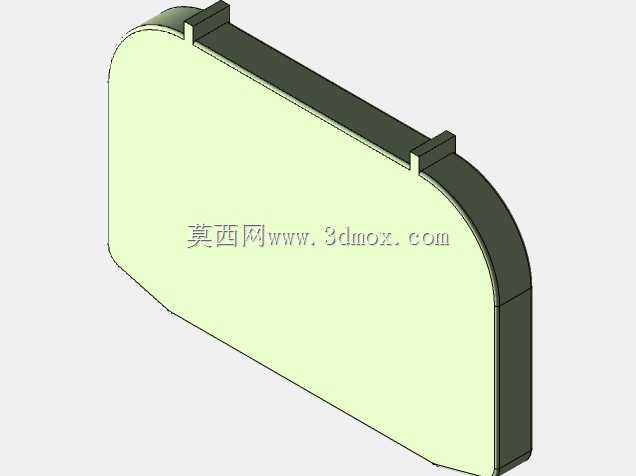

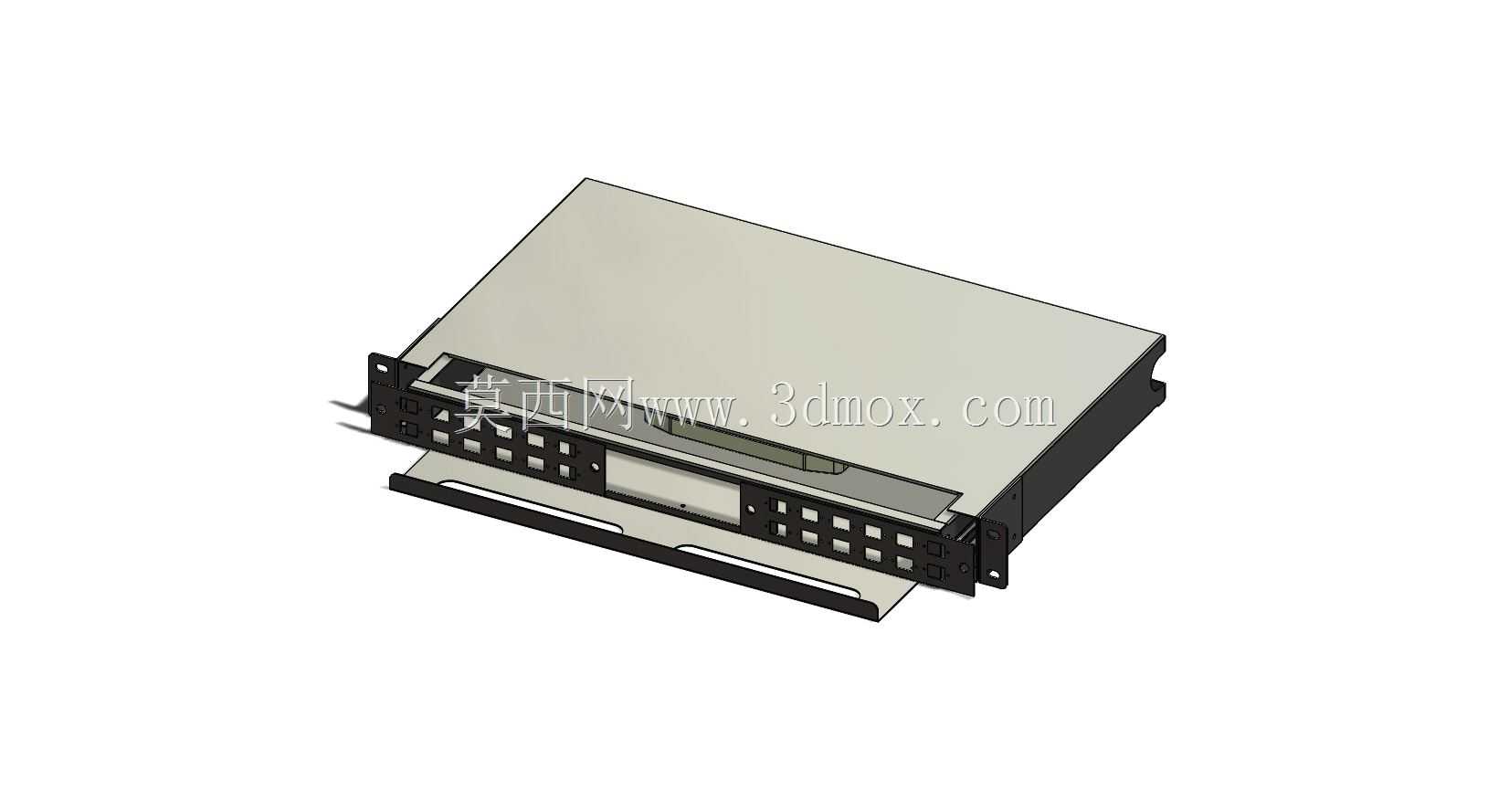

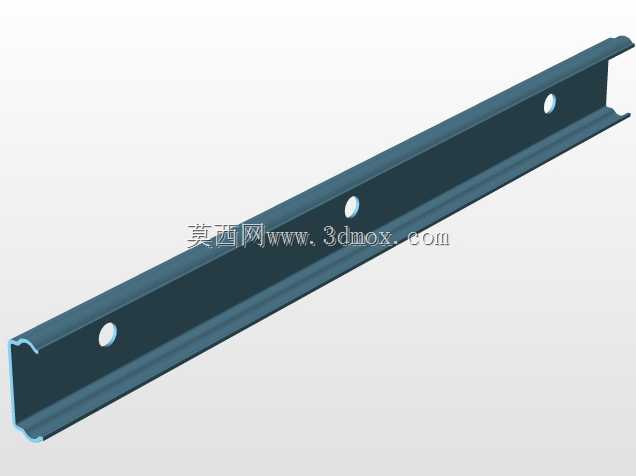

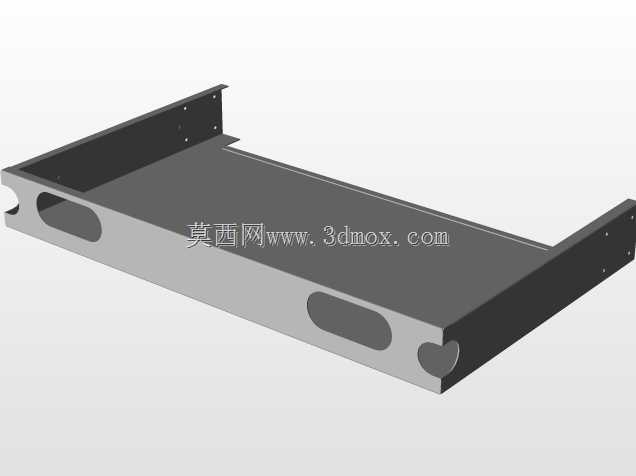

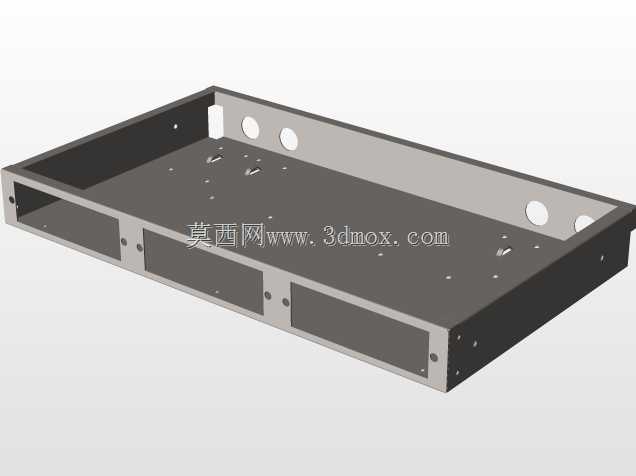

这款光纤外壳主要面向数据中心、电信接入机房的光纤配线场景设计，适配标准19英寸机架安装规范，可直接固定在通用机柜立柱上，无需额外定制安装支架。从结构设计来看，外壳主体采用钣金折弯工艺成型，板材选用冷轧钢板，表面做静电喷塑处理，兼顾结构强度与耐腐蚀性能，能够在机房常年恒温但存在一定静电积累的环境下长期稳定使用，避免外壳锈蚀或静电击穿内部光纤链路。

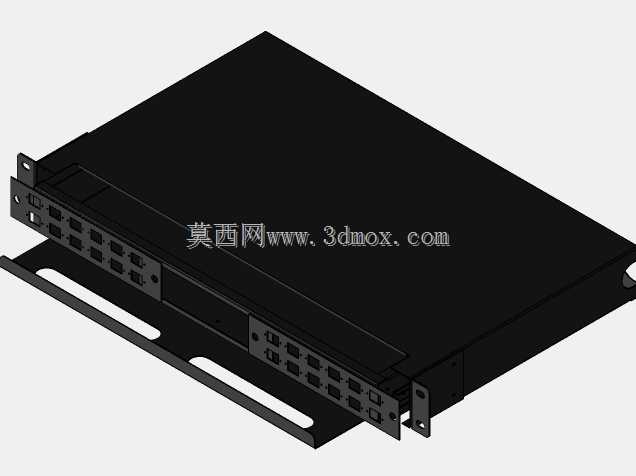

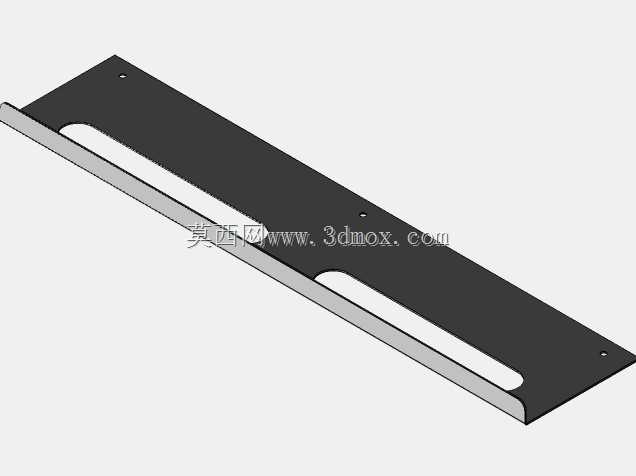

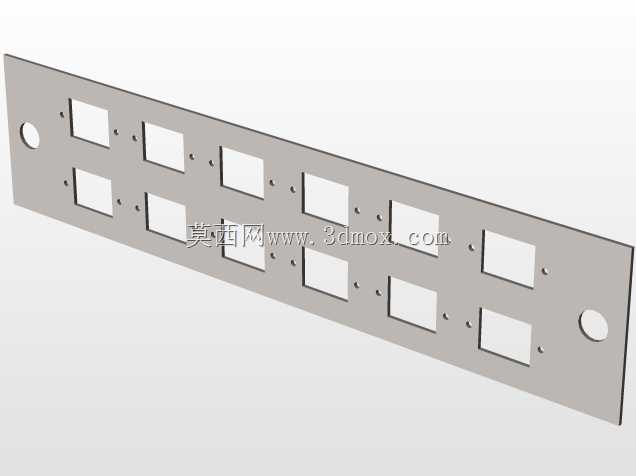

外壳的前部预留了标准光纤适配器安装位，可根据实际需求安装SC、LC等不同类型的光纤耦合器，每个端口旁都预留了标签粘贴区域，方便运维人员标记对应链路的走向与编号，降低后期运维的查线难度。前部还设计了可抽拉的托盘结构，托盘拉出后可直接在托盘上完成光纤熔接、盘纤操作，无需将整个外壳从机架上拆下，大幅提升现场施工与后期维护的效率，托盘内部设置了多个理线卡扣与熔纤盘固定位，能够规范盘留冗余光纤，避免光纤弯曲半径过小导致的信号损耗超标问题。

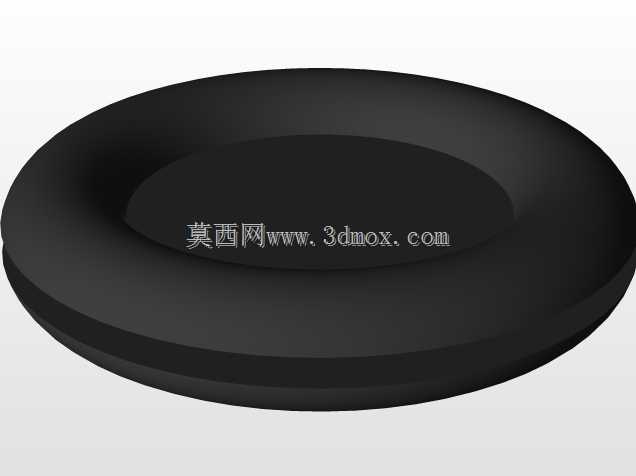

外壳的后部设计了线缆引入孔，配有橡胶护线圈，防止引入的光缆被钣金锐边割伤外护套，同时孔位大小适配不同芯数的室外、室内光缆引入，满足不同规模配线场景的进线需求。上下盖板采用快拆式螺丝固定，无需专用工具即可快速拆卸，方便施工阶段的内部操作，同时闭合后盖板与主体的接缝处做了折弯重叠处理，能够阻挡机房内的灰尘进入外壳内部，减少灰尘堆积对光纤连接头的信号影响。

从安装边界来看，外壳整体高度适配标准机架U位尺寸，深度方向预留了足够的盘纤空间，不会与机架后部的走线槽或其他设备产生干涉，两侧的安装挂耳上设计了长条形调节孔，可适配不同孔距的机柜立柱，降低现场安装的适配难度。外壳的边角处都做了折弯圆角处理，避免施工过程中锋利的钣金边角划伤施工人员，同时也能减少安装时对相邻设备的磕碰损伤。

在实际使用场景中，这类外壳可作为光纤配线架的主体结构，承载光纤熔接、配线、调度的功能，既可以用于运营商的接入机房配线，也可用于企业数据中心的列头柜光纤分配，能够有效保护内部脆弱的光纤熔接点与连接头，避免外力拉扯、灰尘侵入对光纤链路造成的损坏，保障光通信链路的长期稳定运行。设计过程中充分考虑了现场施工的操作便利性，所有需要人工操作的部位都预留了足够的操作空间，无需特殊工装即可完成全部安装与维护操作，适配工程现场的快速施工需求。
