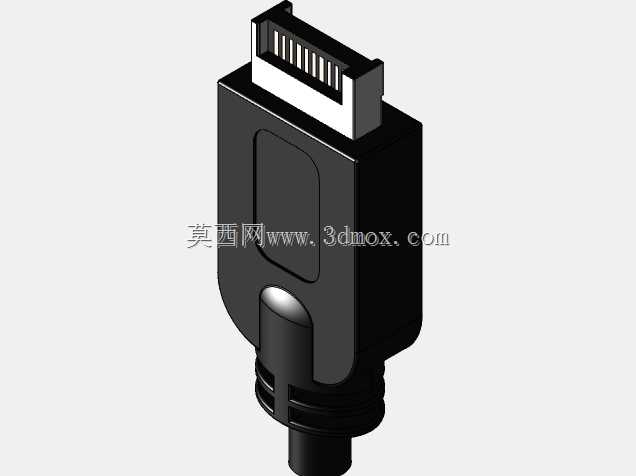

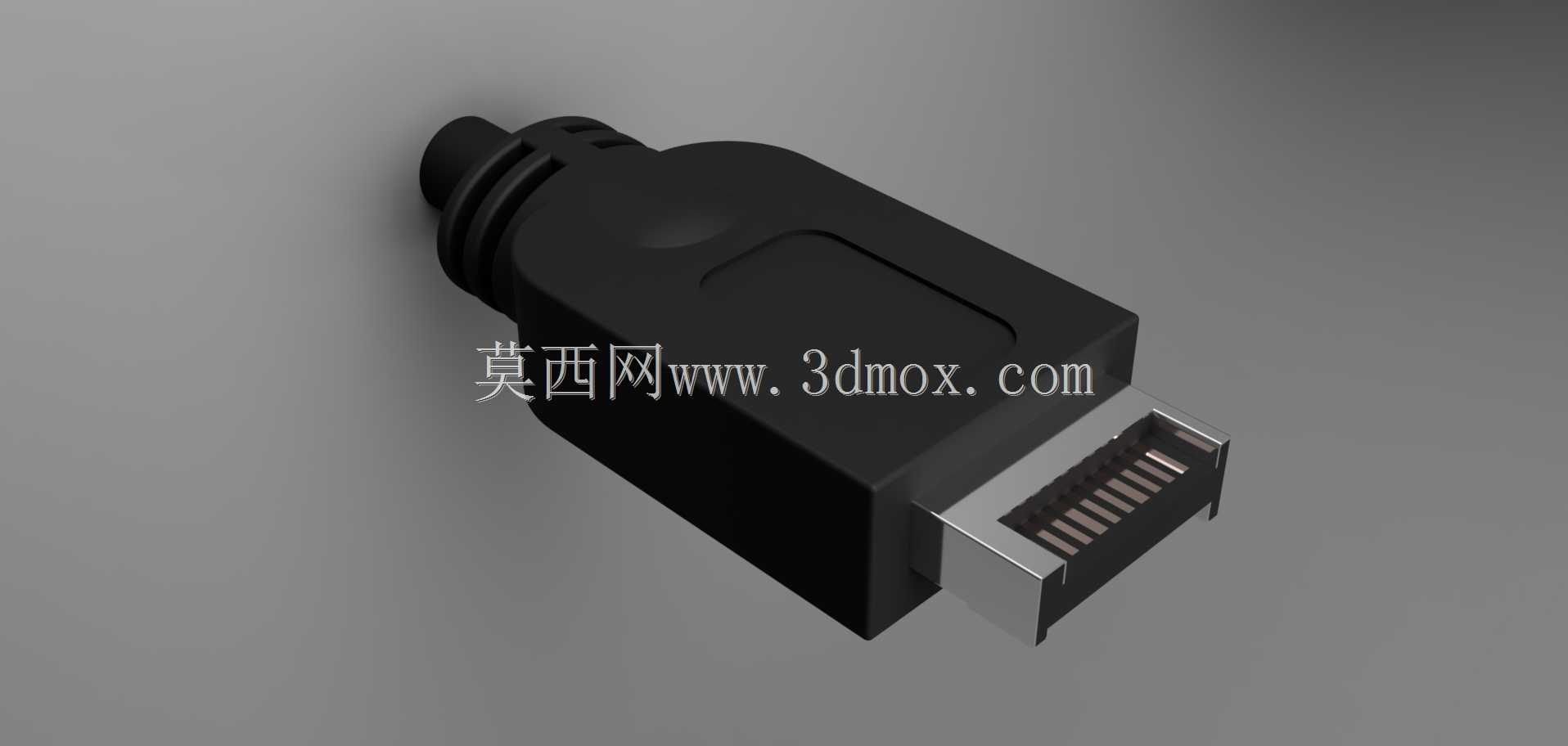

USB3.1Gen2高速传输公头连接组件

日常做消费电子外设、工业工控主板的接口适配时，这类10Gbps速率的USB公头是绕不开的连接件，不少刚入行的结构工程师容易忽略接插件的安装边界，导致后期外壳装配出现干涉、插拔手感异常的问题。这个公头的设计首先要匹配主板端对应母座的插拔行程，金属屏蔽壳的倒角做了0.3mm的过渡处理，避免插拔过程中刮伤母座内部的塑胶定位柱，插合后的保持力控制在15N-20N区间，既不会因为插拔力过松导致设备移动时出现连接断连，也不会因为力值过大让用户插拔时觉得费力。从实际应用场景来看，这类公头不仅用在普通的移动硬盘、高速U盘等消费数码产品上，在工业视觉检测设备的高速数据传输链路、外置采集卡的信号连接场景中也大量使用，因为10Gbps的传输带宽可以满足高分辨率工业相机的实时 raw 格式数据传输需求，不会出现带宽不足导致的画面丢帧、数据传输出错的问题。设计时胶芯部分的pin针排布严格遵循USB-IF的规范要求，每根信号pin的长度差控制在0.1mm以内，保证高速差分信号的阻抗连续性，避免信号反射导致的传输误码率升高，尾部的线档位置做了多道环形防滑槽，和外模注塑的PVC或者TPE材料结合后，可以承受至少30N的线材拉力，不会因为日常拉扯线材导致内部焊盘脱焊、pin针移位。外形尺寸上，金属屏蔽壳的外围尺寸严格控制在标准公差范围内，宽度方向的单边公差留了0.05mm的装配余量，和设备外壳上的接口开孔配合时，不会出现公头插到位后外壳和接口周边缝隙不均、或者插合时卡滞的问题，尾部的护套过渡段做了圆弧收窄，既可以给线材弯折提供一定的应力释放空间，也不会因为护套过粗导致相邻接口出现干涉——很多多接口并排布置的工控机上，要是公头尾部护套尺寸做超了，插上这个接口就会挡住旁边的HDMI或者网线接口，这点在建模时就已经提前做了干涉校验，相邻接口中心距10mm的情况下也能正常插拔使用。另外公头内部的塑胶定位柱高度做了精准控制，插合时可以先和母座的定位槽配合导向，避免pin针在盲插时出现歪针、折损的情况，金属外壳的接地pin和屏蔽层接触电阻控制在10毫欧以内，保证高频传输时的屏蔽效果，减少外界电磁干扰对信号的影响，哪怕是在周边有伺服电机、变频器这类强电磁干扰的工业车间环境里，也能保证数据传输的稳定性。
