迷你ITX规格Opnsense路由设备壳体设计

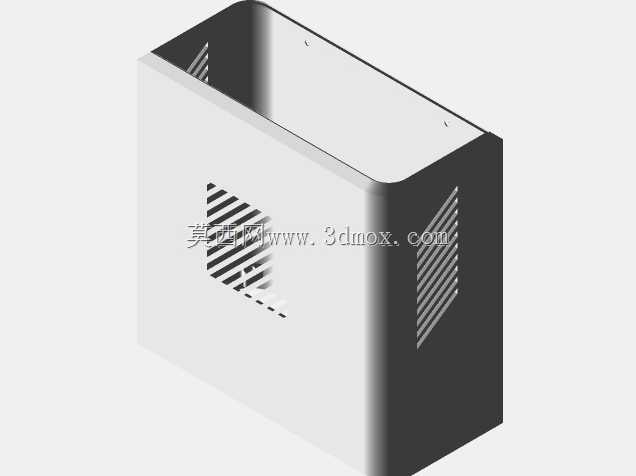

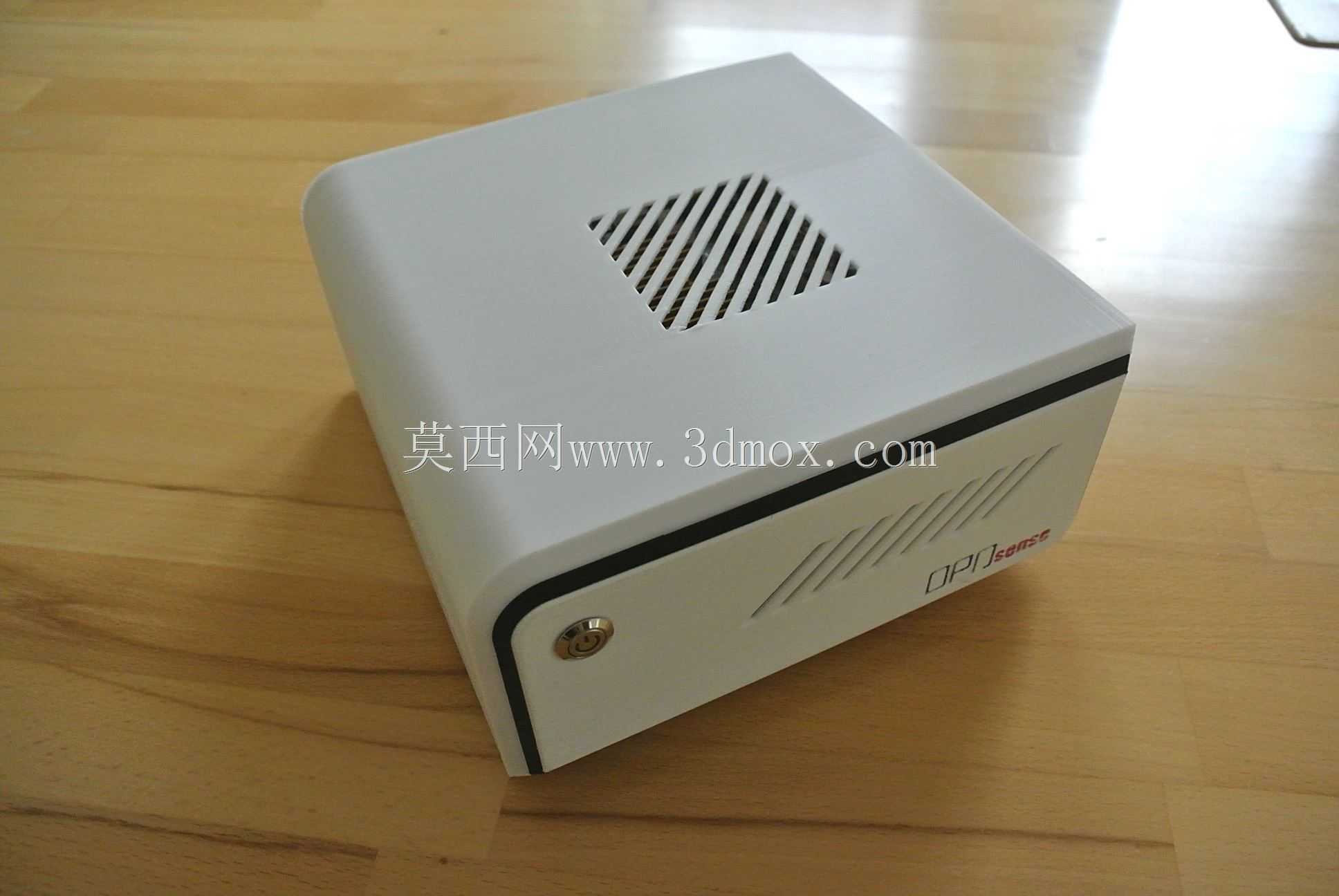

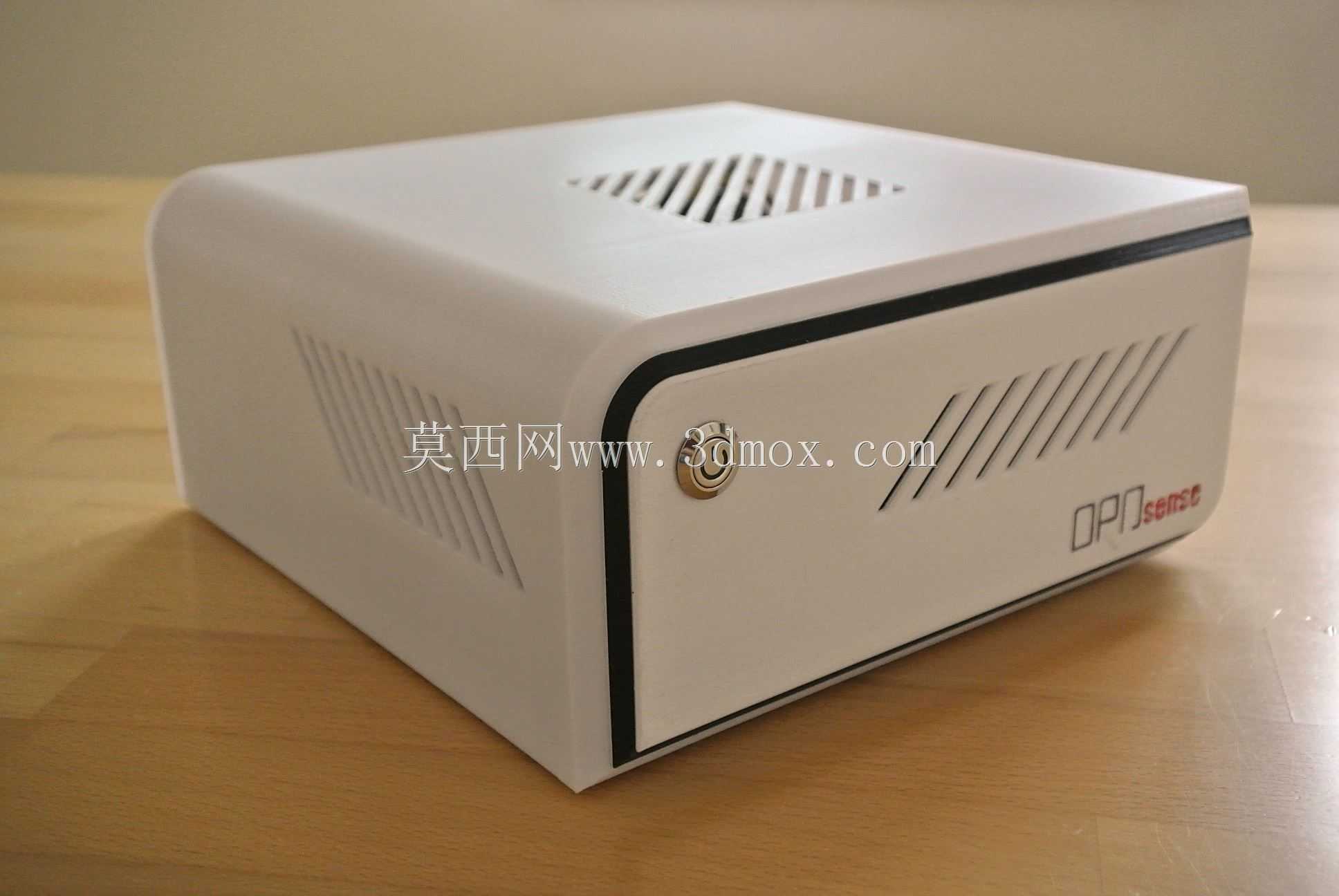

这款小型壳体的设计初衷，是为了适配Opnsense软路由的紧凑部署需求，同时兼顾小空间内的硬件扩展可能性，解决常规迷你路由设备扩展能力不足、散热表现受限的实际问题。从结构设计逻辑来看，整体采用方正切角的造型，边角做圆弧过渡处理，既避免尖锐边角带来的安装磕碰风险，也能在紧凑的体积内最大化利用内部空间，适配ITX规格的核心硬件布局。尺寸设定上，整体宽度188mm、高度85mm、深度192mm，这个边界尺寸可以轻松放入桌面置物架、弱电箱旁的狭小空位，甚至可以挂载在办公桌背板侧，不会占用过多的桌面有效使用面积，适配家庭、小型工作室、门店这类空间有限的部署场景。

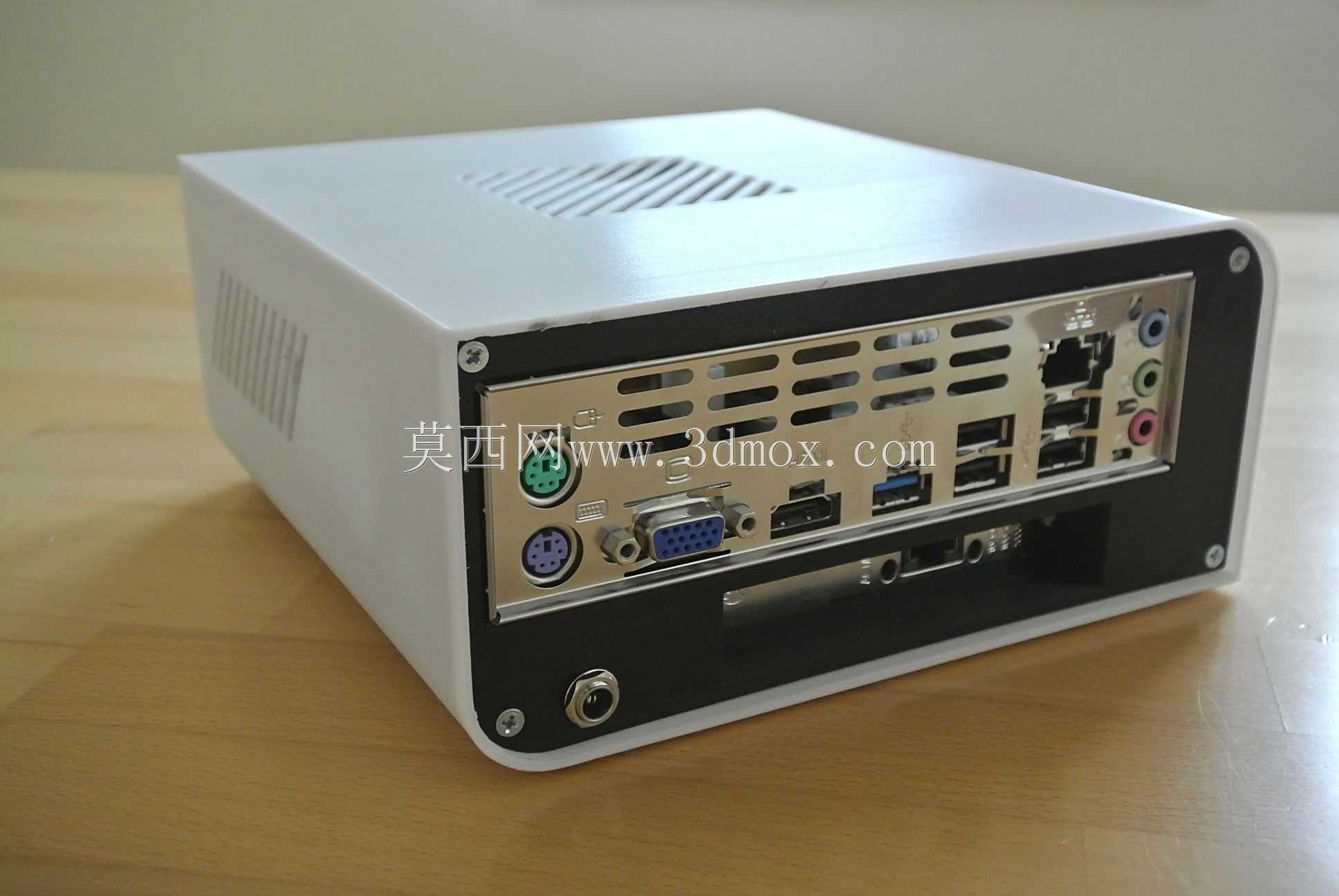

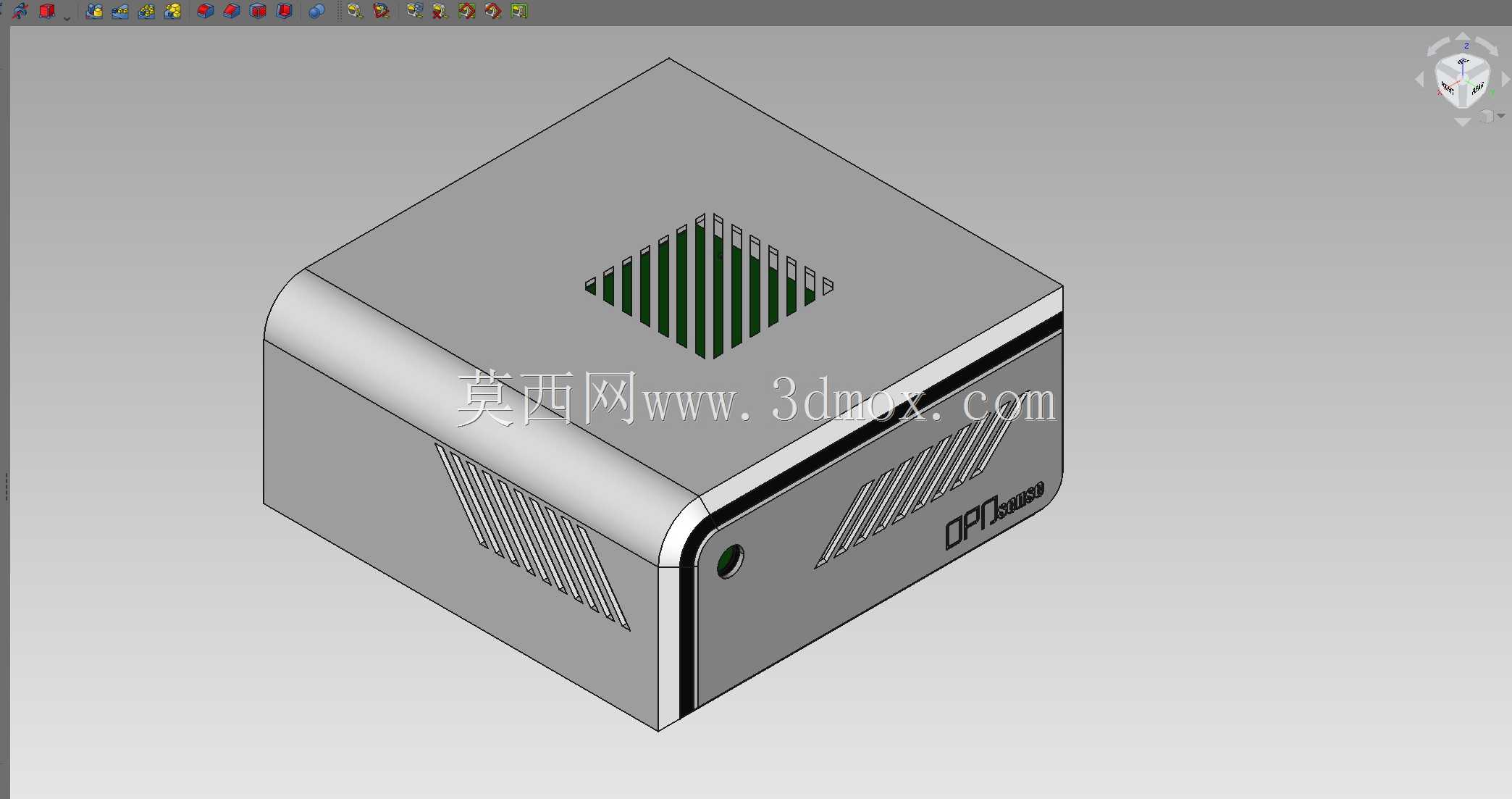

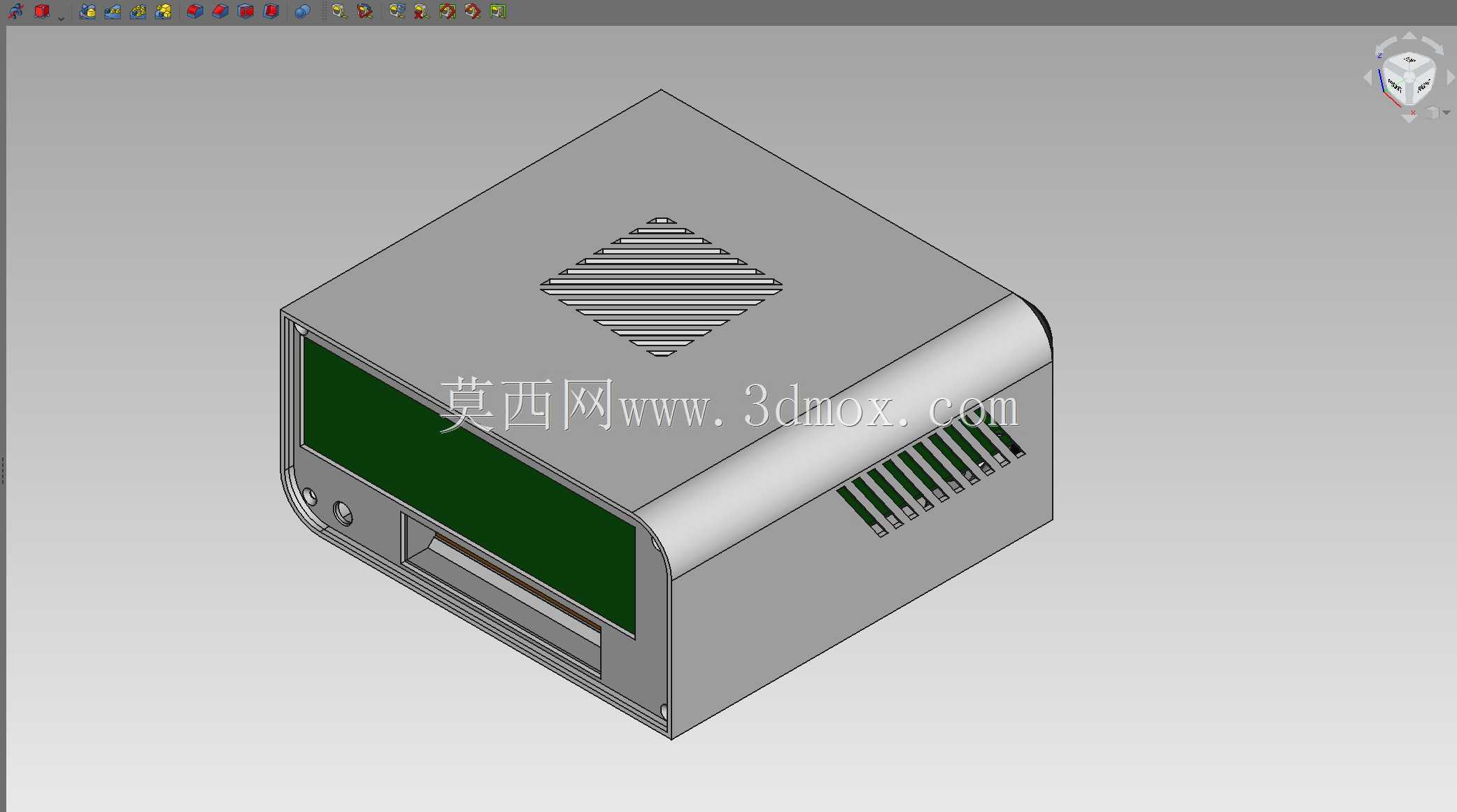

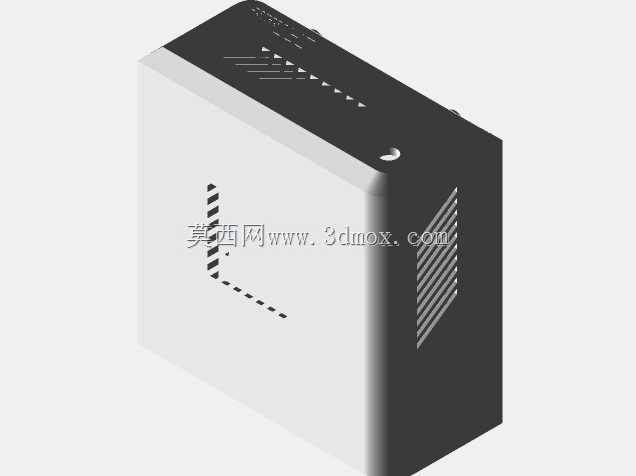

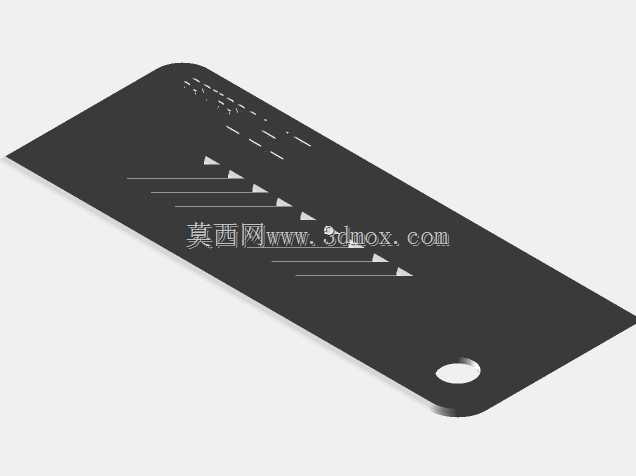

散热结构的设计是这款壳体的重点考量部分，顶面开设阵列式格栅通风孔，对应内部核心发热元件的正上方位置，可以让热空气自然向上散出，侧面同样布置多组斜向通风槽，配合内部空气流动形成贯通的散热风道，即使长时间满负载运行路由转发、规则过滤任务，也能保证内部硬件的工作温度处于合理区间，避免积热导致的性能降频或者硬件寿命损耗。壳体侧面预留的接口开孔，对应主板的外接接口位置，保证外接网线、调试设备的时候不需要额外调整壳体位置，插拔操作顺畅。

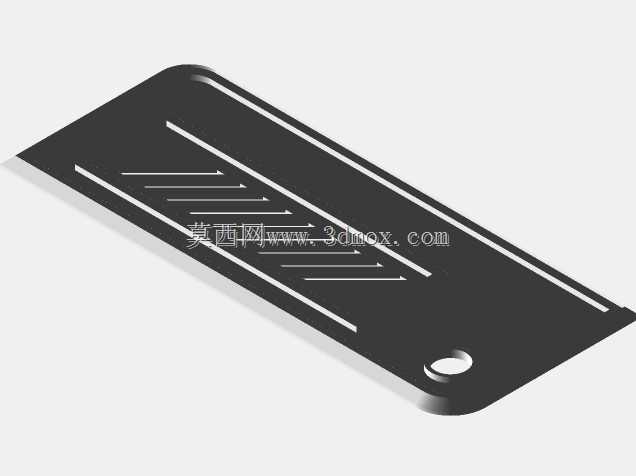

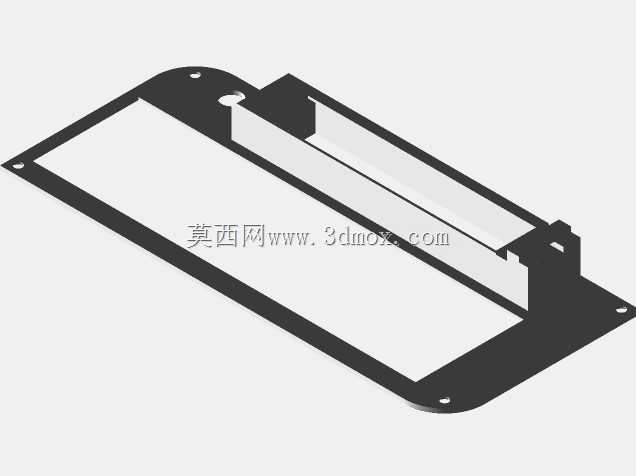

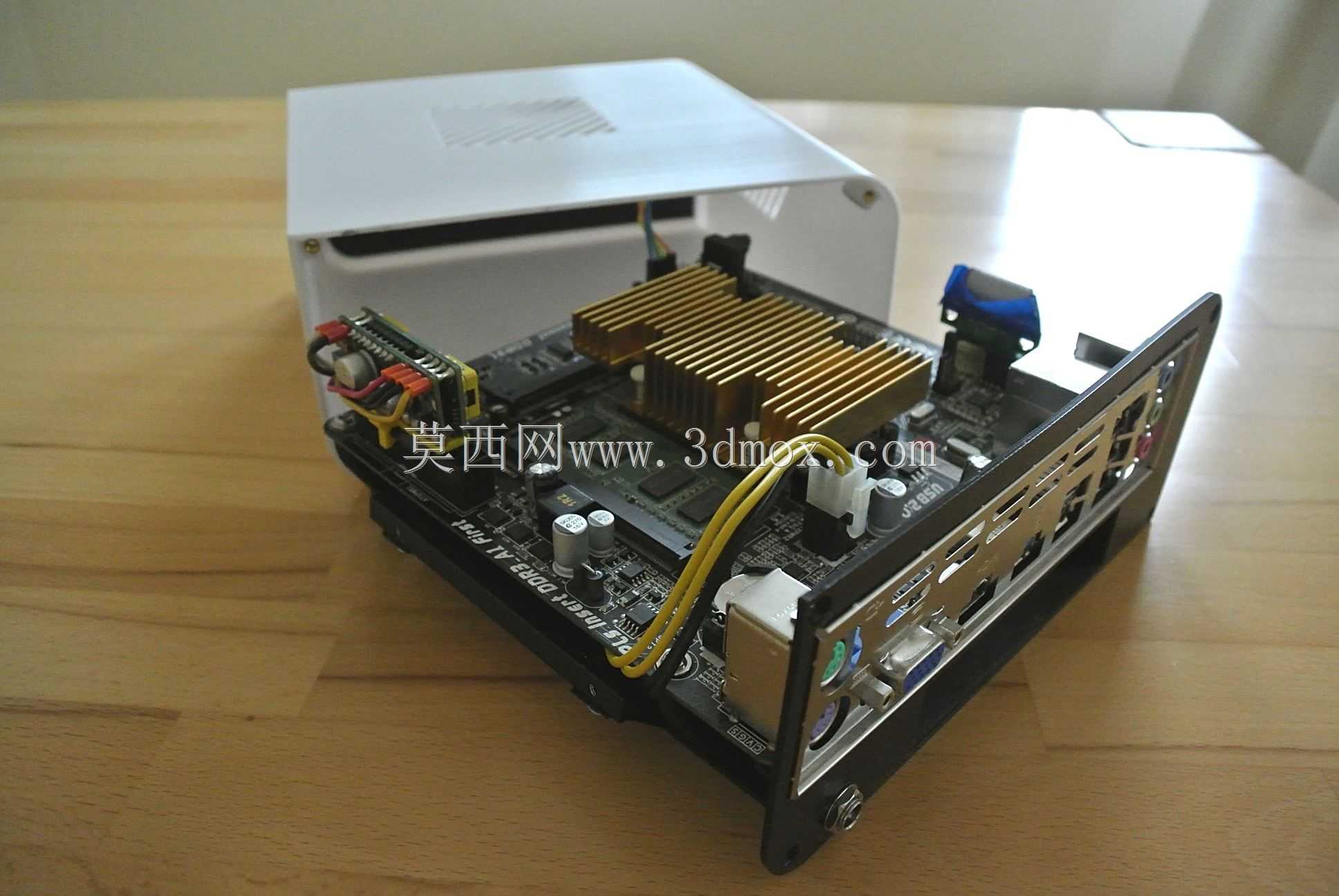

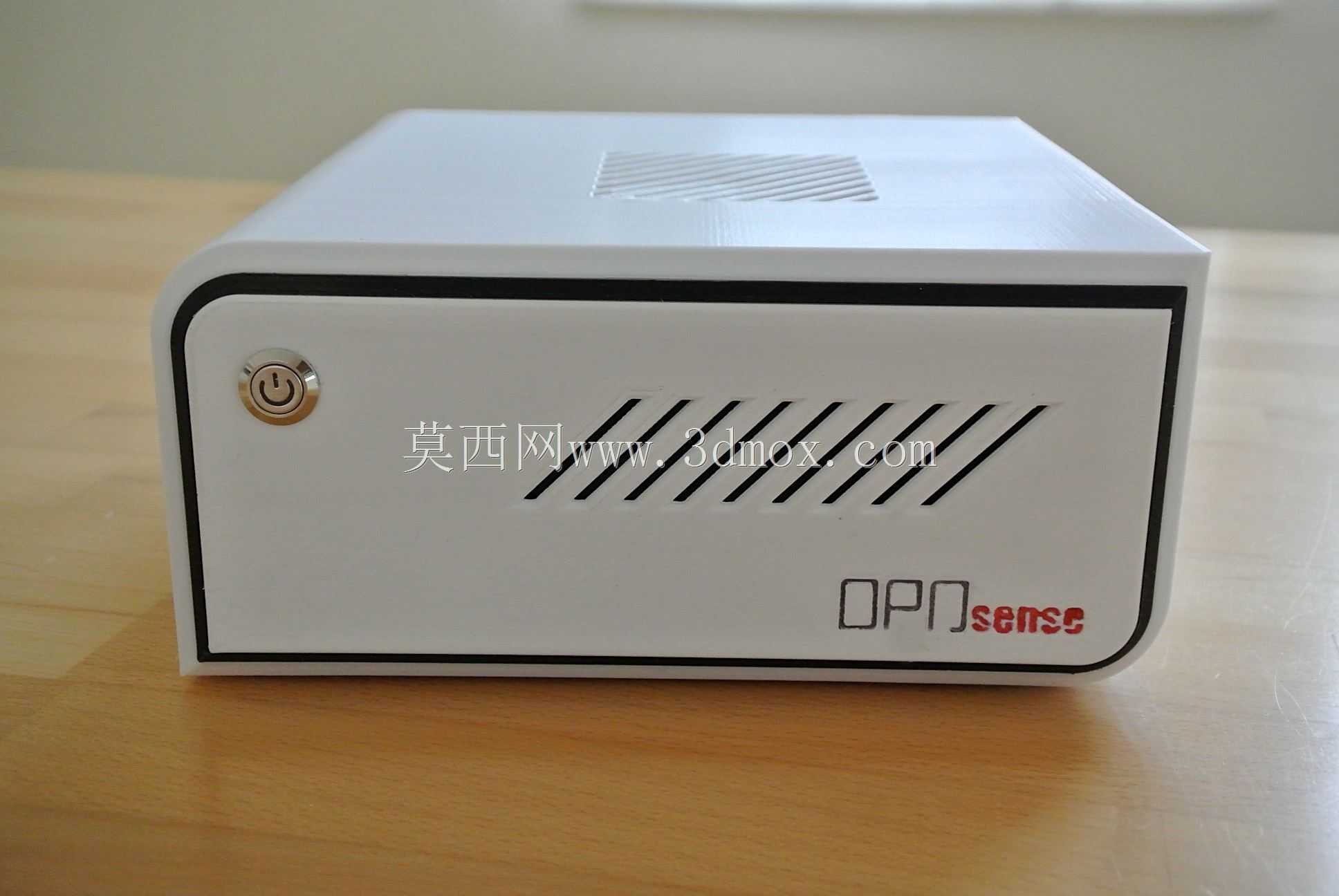

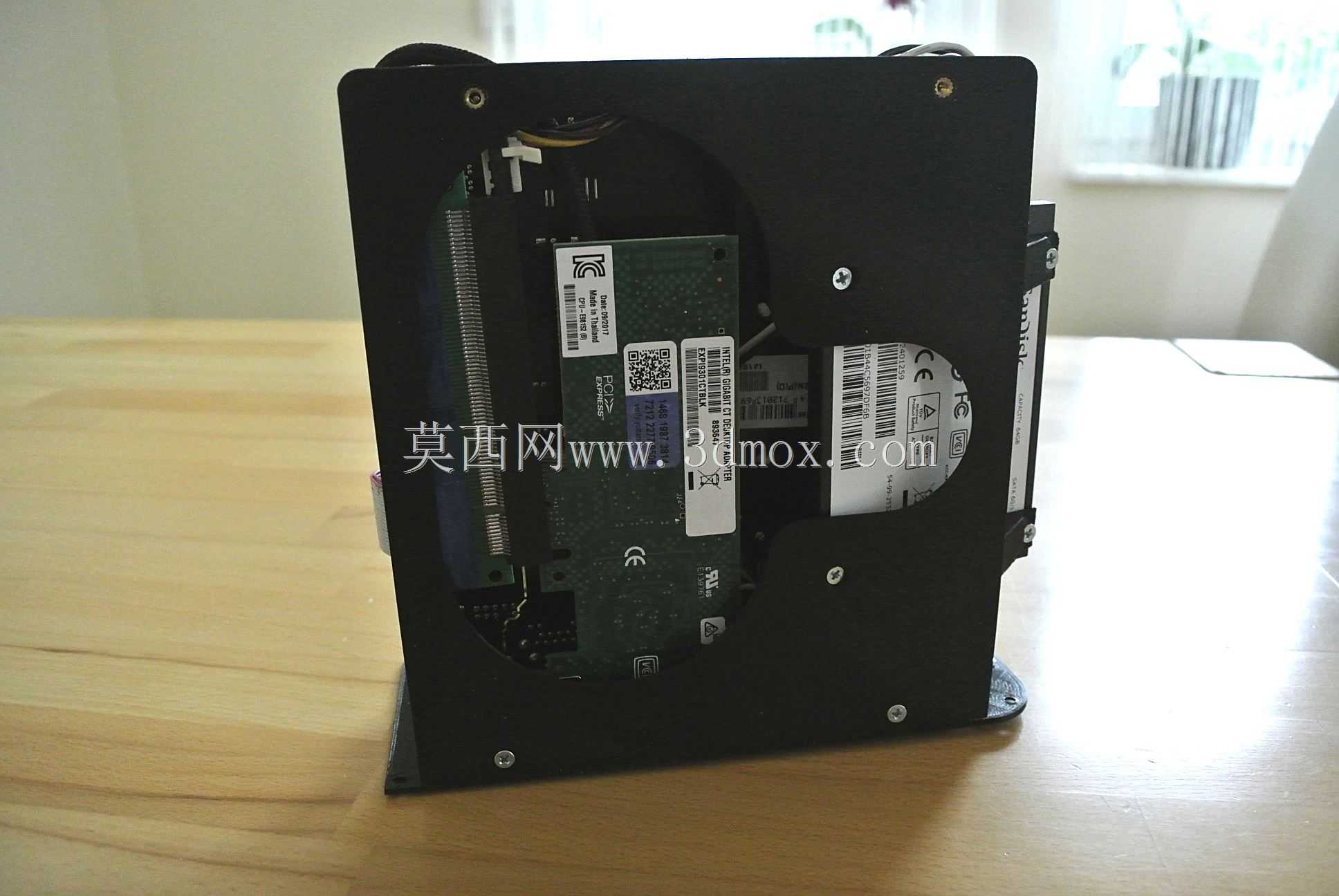

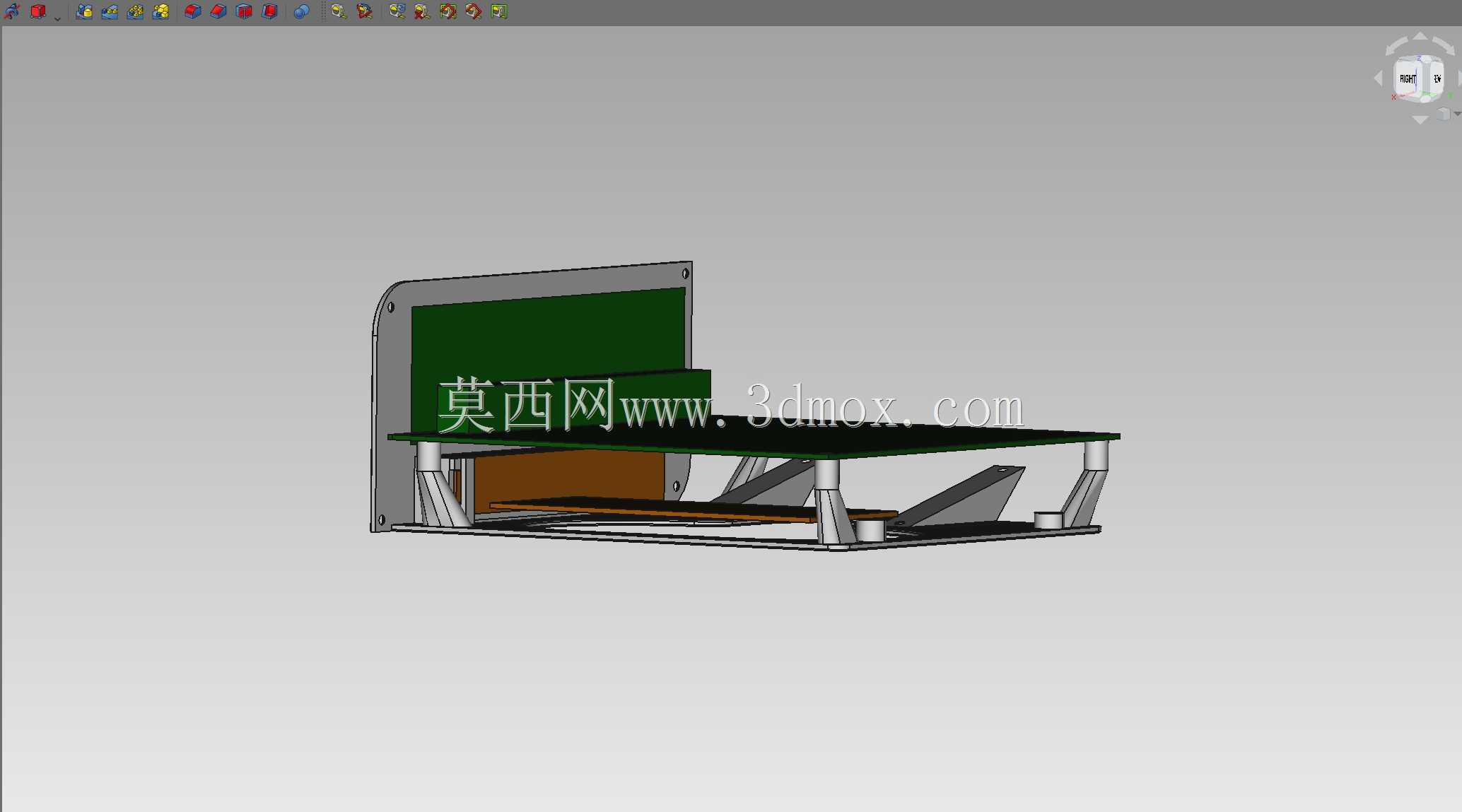

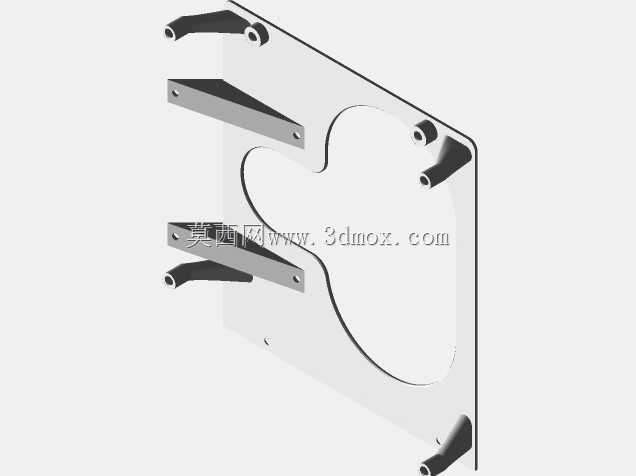

在扩展适配性上，内部空间做了分层布局规划，除了可以安装ITX规格的路由主板之外，还预留了PCIe扩展卡的安装位，同时可以容纳一块3.5英寸的固态硬盘或者机械硬盘，满足用户扩展存储容量、加装额外功能扩展卡的需求，不需要因为存储或者功能扩展需求更换更大尺寸的设备壳体。供电部分适配带外部供电模块的微型PSU，不需要在壳体内部预留大体积电源的安装空间，进一步压缩整体体积的同时，也能减少电源本身发热对内部硬件的热影响。壳体表面的细节处理上，标识区域做了下沉式设计，既可以粘贴设备标识，也不会因为突出的标识影响设备的叠放或者贴墙安装。整体结构的拼接方式采用卡扣加少量固定螺丝的组合，日常清灰、更换内部硬件的时候拆卸便捷，不需要复杂的工具就能完成内部硬件的调整，对于需要频繁调试路由配置、更换存储介质的用户来说，日常维护的操作门槛更低。
