微型USB接头带扁平连接线结构设计

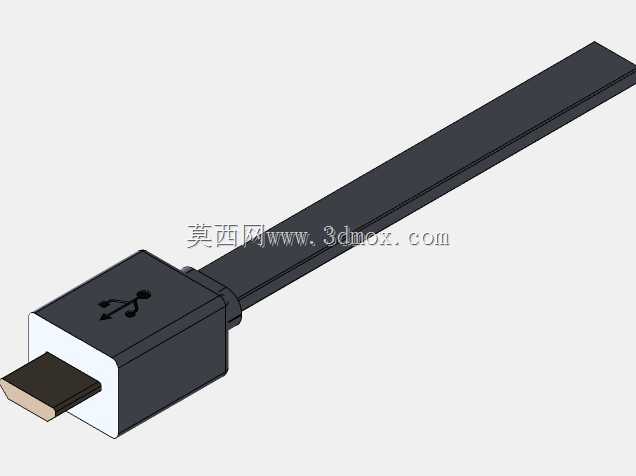

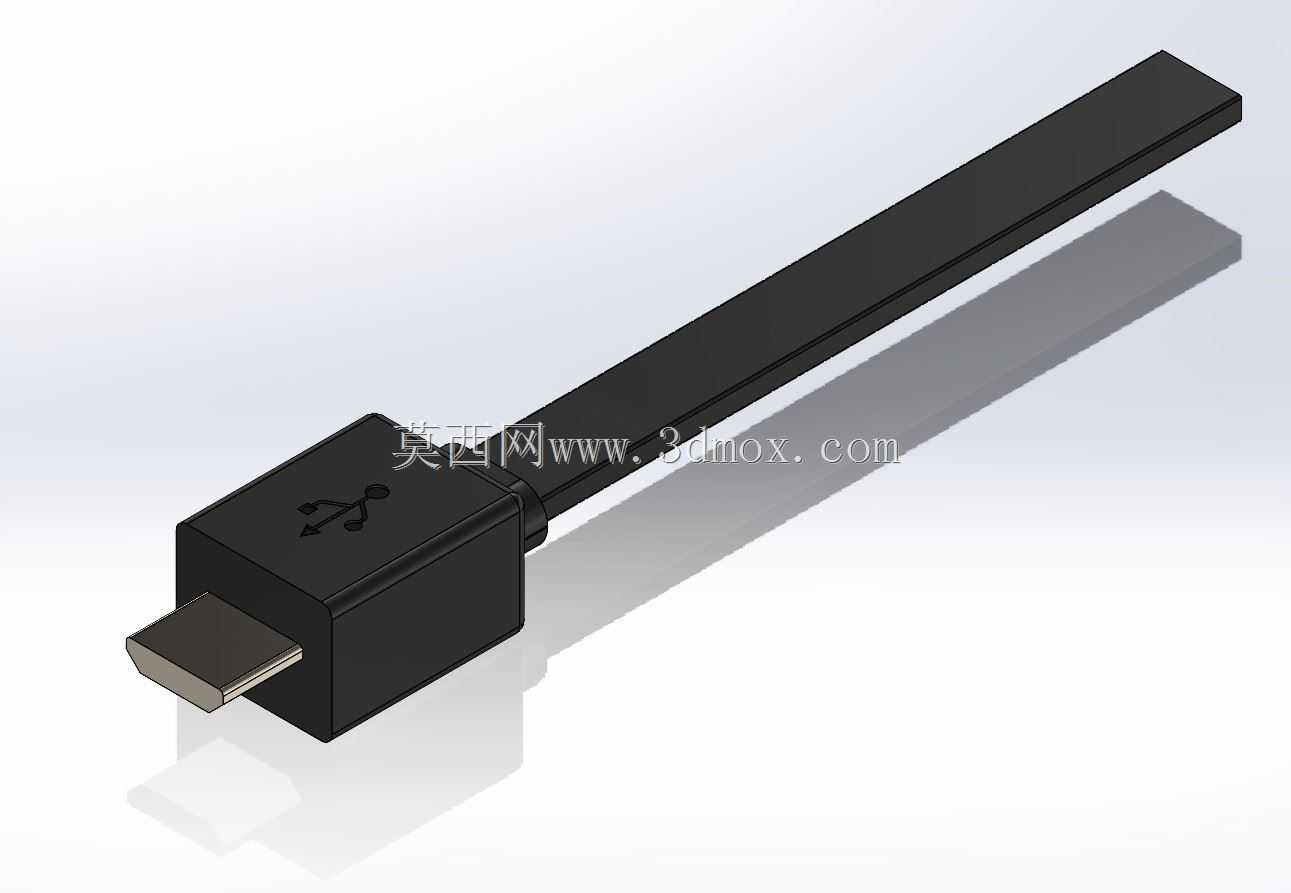

在消费电子、小型智能硬件的结构开发环节，接口与连接线的适配设计往往是容易被忽略却直接影响用户使用体验的部分，这款Micro USB连接器搭配扁平电缆的结构，刚好覆盖了多数便携电子设备的有线连接需求场景。日常使用中，这类接口既承担设备与电源之间的电力传输功能，也负责设备与上位机、存储介质之间的数据交互，从早期的智能手机、平板电脑，到便携充电宝、蓝牙外设、小型工控手持终端，都能见到这类接口的应用。不同于圆形线缆易缠绕、弯折后易出现内部线芯断裂的问题，扁平结构的电缆在布线时更易整理，贴附设备表面走线时不会出现突兀的凸起，在狭小的设备装配空间内，扁平线缆也能更好地利用缝隙空间完成走线布局，不会因为线缆的圆形截面挤占过多内部结构空间。设计这款接头模型时，首先锁定了接头本体的最大外轮廓尺寸，11毫米乘以8.5毫米的边界刚好适配多数消费电子设备的接口开孔预留空间，不会出现接头尺寸过大插装后与周边结构干涉的问题，接头外壳上的USB标识凸台做了0.2毫米的凸起高度，既保证标识的可识别性，也不会因为凸台过高影响接头的插拔手感。金属插片部分的尺寸严格遵循通用接口的规范公差，插合时的间隙控制在合理范围内，既不会因为间隙过大出现插合松动接触不良，也不会因为公差过紧导致插拔阻力过大损伤设备母座。接头与线缆衔接的位置做了渐变的过渡结构，避免直角转折带来的应力集中问题，日常使用中反复弯折这个位置时，应力会顺着过渡斜面分散到更长的线缆段上，延缓线材外被老化开裂的时间。建模时将接头的塑胶外壳、金属屏蔽壳、接触插片、扁平线缆做了独立的结构拆分，方便后续做装配干涉检查，也能直接导出不同部件的工程图用于开模验证，扁平线缆部分预留了长度延伸的接口，使用者可以根据自身项目的实际走线需求调整线缆总长度，不需要重新对接头部分做重复建模。在做设备整机的装配验证时，这个模型可以直接导入装配体，模拟接头插合状态下与设备外壳、内部PCB板的位置关系，提前排查接口开孔位置偏移、插合后接头与周边结构件磕碰的问题，减少后期打样验证的迭代次数。
