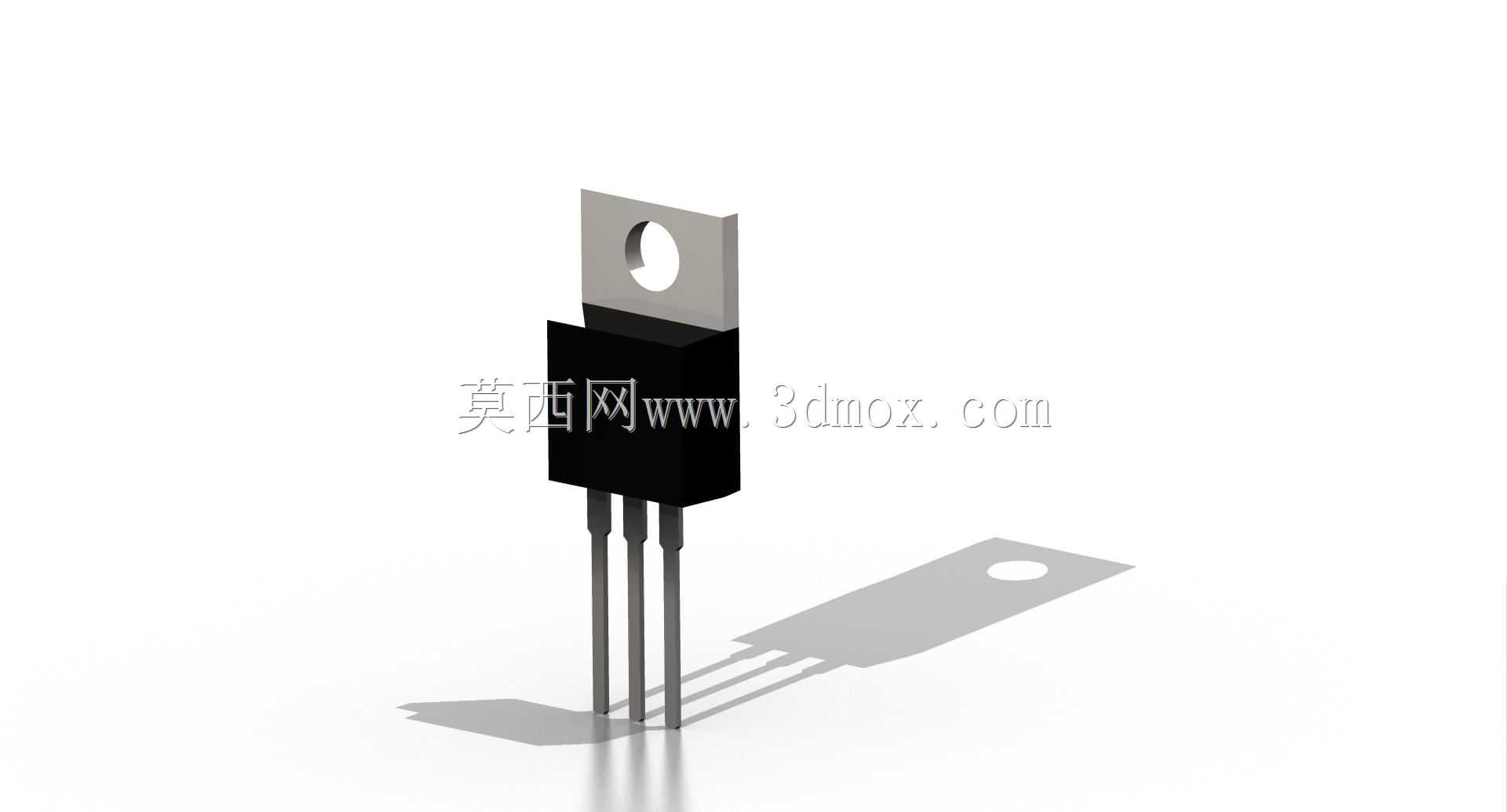

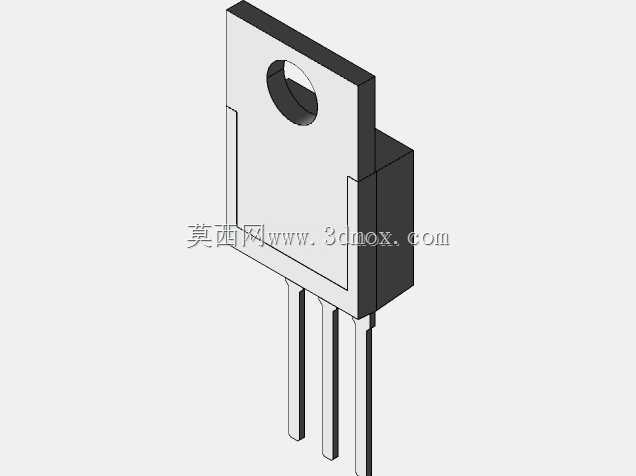

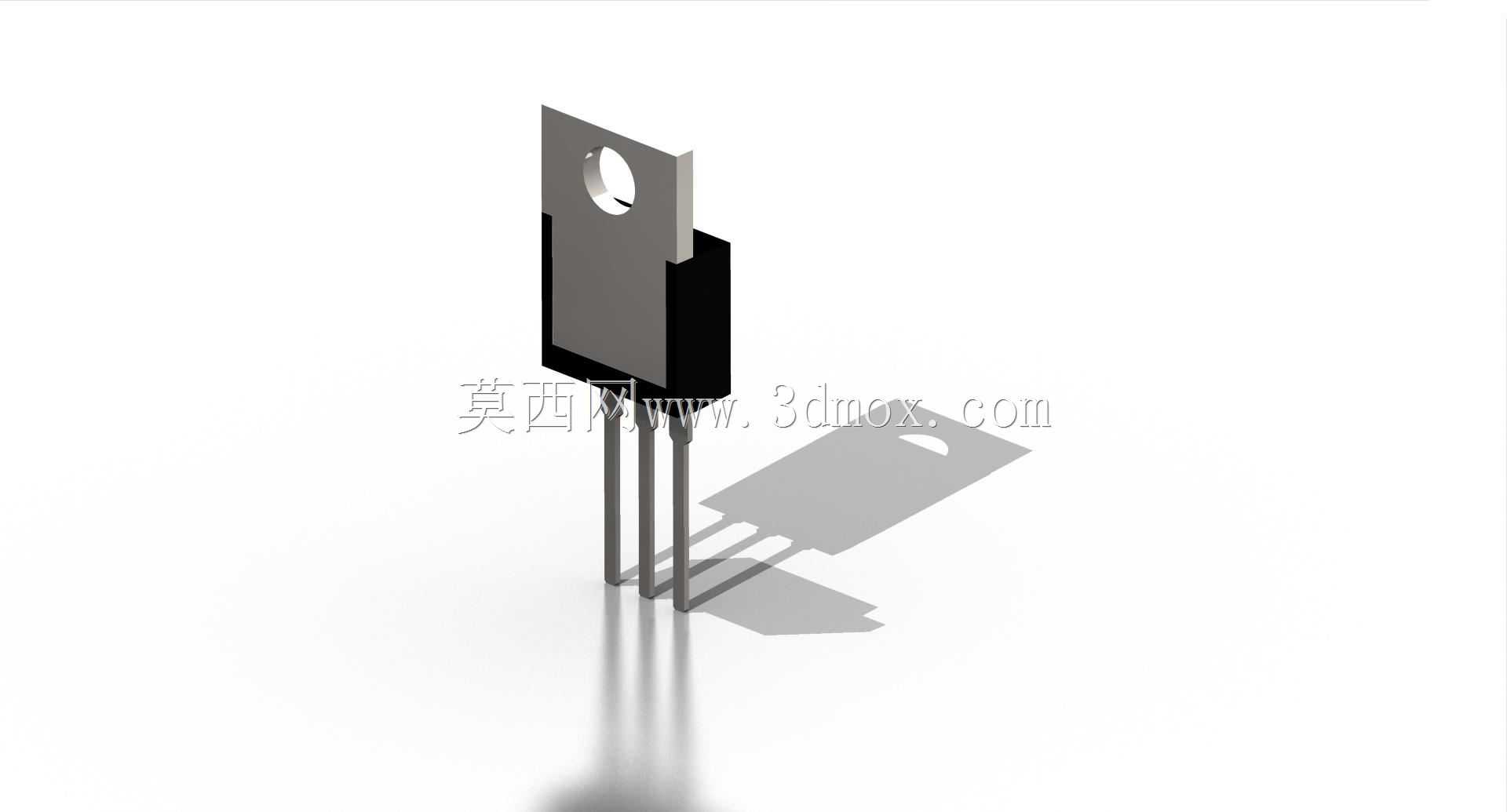

直插式TO封装MOS场效应管三维结构

这款直插式功率MOS管的三维建模，完全围绕PCB板级装配的实际工程需求展开，建模过程中优先还原了TO-220封装的真实安装边界，引脚间距严格遵循行业通用封装规范，三个引脚的截面尺寸、伸出长度、引脚间的中心距都和量产实物保持一致，能直接导入PCB布局软件做干涉校验，避免结构设计阶段出现元件和壳体、散热片、周边接插件的空间冲突。从实际应用场景来看，这类器件广泛覆盖开关电源、电机驱动、功率逆变、负载通断控制等电路场景，建模时特意还原了顶部带安装孔的金属散热片结构，这个结构是器件和外接散热片锁紧固定的核心部位，安装孔的孔径、孔位到塑封本体的距离都做了精准还原，结构工程师在做整机散热设计时，可以直接基于这个模型匹配散热片的安装孔位、计算绝缘片的预留空间，不用再反复核对实物样品的安装尺寸。器件的塑封本体部分做了分面建模，还原了量产器件塑封外壳的拔模斜度和边角圆角，不会出现直角棱边的建模误差，避免在做整机装配仿真时，误判塑封本体和周边结构的安全间隙。引脚部分做了等径还原，同时考虑到实际波峰焊、手工焊接后的引脚形变余量，建模时保留了引脚伸出PCB板面的标准长度，方便Layout工程师在做器件布局时，评估引脚焊接后的露锡高度、和顶层走线的安全距离。不同于很多简化建模只做外形轮廓，这个模型把金属散热衬底和塑封本体的装配分界也做了清晰区分，结构工程师在做热仿真分析时，可以直接给不同部位赋予对应的材料属性，金属衬底部分赋予导热金属参数、塑封部分赋予环氧封装材料参数，不用再重新拆分模型面。在做整机结构的安规距离校验时，这个模型的外形精度足够支撑带电部位到壳体的爬电距离、电气间隙测算，尤其是金属散热片部分的轮廓还原，能帮工程师提前规避安规测试中出现的间隙不足问题。很多工程师在做PCB三维装配时，经常遇到简化模型尺寸偏差导致的装配干涉，比如散热片突出高度超标顶到外壳、引脚长度过长碰到屏蔽罩、安装孔位偏移无法固定散热片等问题，这个模型在建模阶段就对照了多品牌同封装量产器件的实测尺寸，把不同厂商产品的尺寸公差带都考虑在内，取通用中间值做结构还原，适配绝大多数同封装MOS管的装配场景，不管是做消费类电子的板卡结构设计，还是工业控制设备的功率板布局，都能直接调用做结构校验，不用再反复调整模型尺寸。
