超薄型计算机水冷散热冷排结构设计

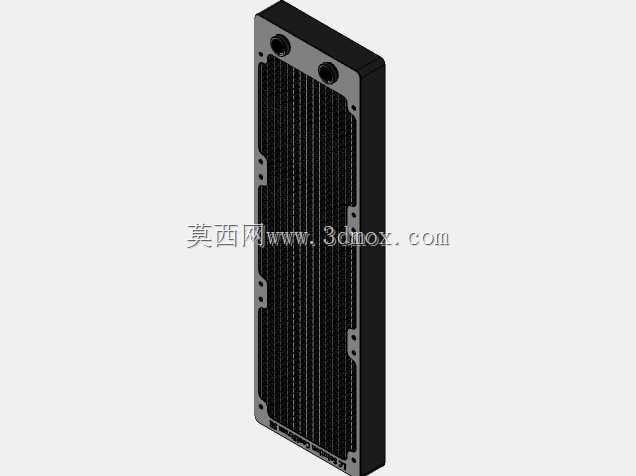

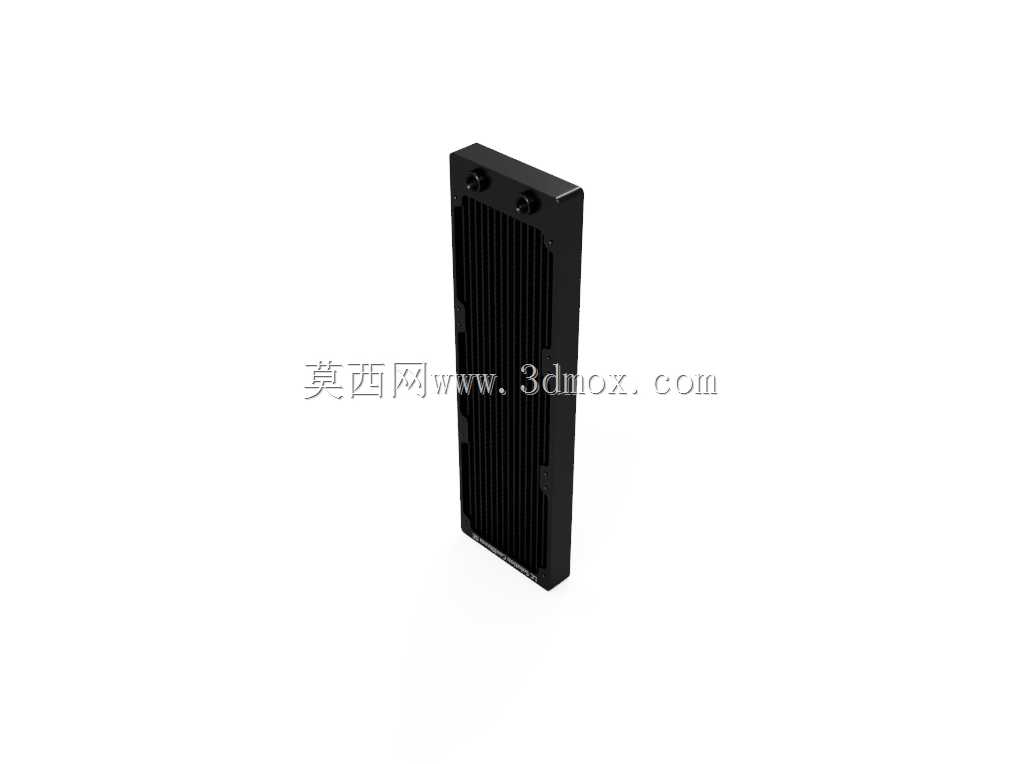

这款液冷散热冷排的设计，最初瞄准的是小尺寸ITX机箱、紧凑型工作站这类内部空间极度受限的装机场景，常规厚度冷排无法适配的安装位，是这款产品的核心应用落点。在实际使用中，它承担着将冷却液携带的CPU、显卡等发热元件的热量快速传导至空气的核心作用，是分体式水冷回路中换热效率的核心决定部件。从结构设计思路来看，整体采用单排扁管加高密度散热鳍片的排布逻辑，冷排主体采用长方体窄边结构，进出水接口设置在冷排同一侧的端盖上，接口位置做了加厚凸台处理，避免安装快拧接头时出现应力开裂，同时端盖内部做了匀流腔设计，让冷却液进入冷排后能均匀分配到每一根散热扁管中，避免出现局部流量不足导致的换热死角。鳍片采用折边冲压工艺，每一片鳍片与扁管的接触位置都做了紧密贴合处理，降低接触热阻，鳍片表面做了微纹理处理，在不增加风阻的前提下提升与空气的接触面积，适配低转速静音风扇的使用需求。从安装边界来看，这款360规格冷排的长度对应三个120mm风扇的安装孔位，孔位严格遵循PC水冷行业通用的120mm风扇孔距标准，厚度控制在极薄的区间，既可以安装在机箱的侧面板、顶部面板位置，也可以适配部分带冷排安装位的紧凑型显卡支架，安装时仅需预留冷排本体厚度加上风扇厚度的总空间即可，不需要额外预留多余的操作间隙，冷排侧边做了圆角钝化处理，避免装机过程中划伤操作人员或者机箱内的线材。在实际选型适配中，这款冷排适配低转速风压型风扇即可达到不错的换热效果，不需要搭配高转速高噪音风扇，能够满足高性能主机在静音需求下的散热要求，同时冷排的进出水接口采用通用的G1/4标准螺纹，能够兼容市面上绝大多数分体水冷的快拧接头、硬管、软管配件，不需要额外定制转接部件。在建模过程中，每一处鳍片的间距、扁管的壁厚、端盖的密封槽位置都做了精准还原，能够直接用于机箱结构适配验证、水冷回路布局模拟，也可以作为相关散热产品设计的参考原型，帮助结构工程师快速完成紧凑型散热方案的布局评估，减少前期建模的重复工作量。
