电脑CPU半导体制冷散热冷头结构

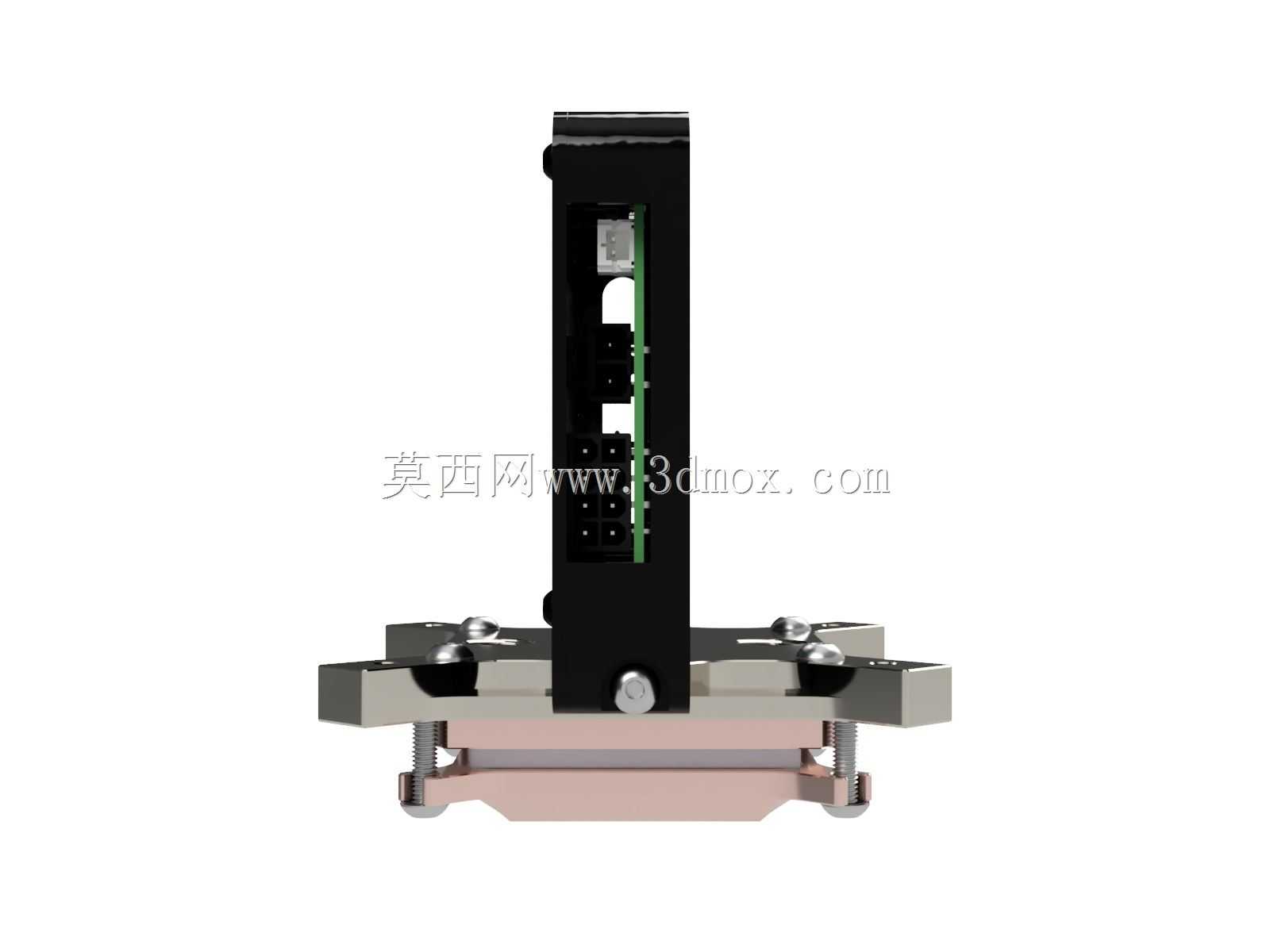

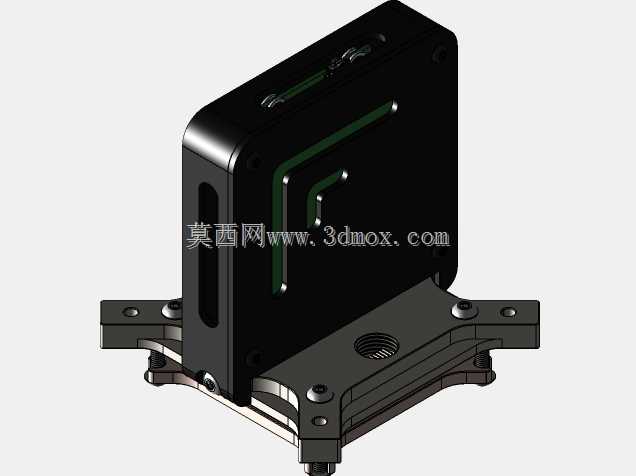

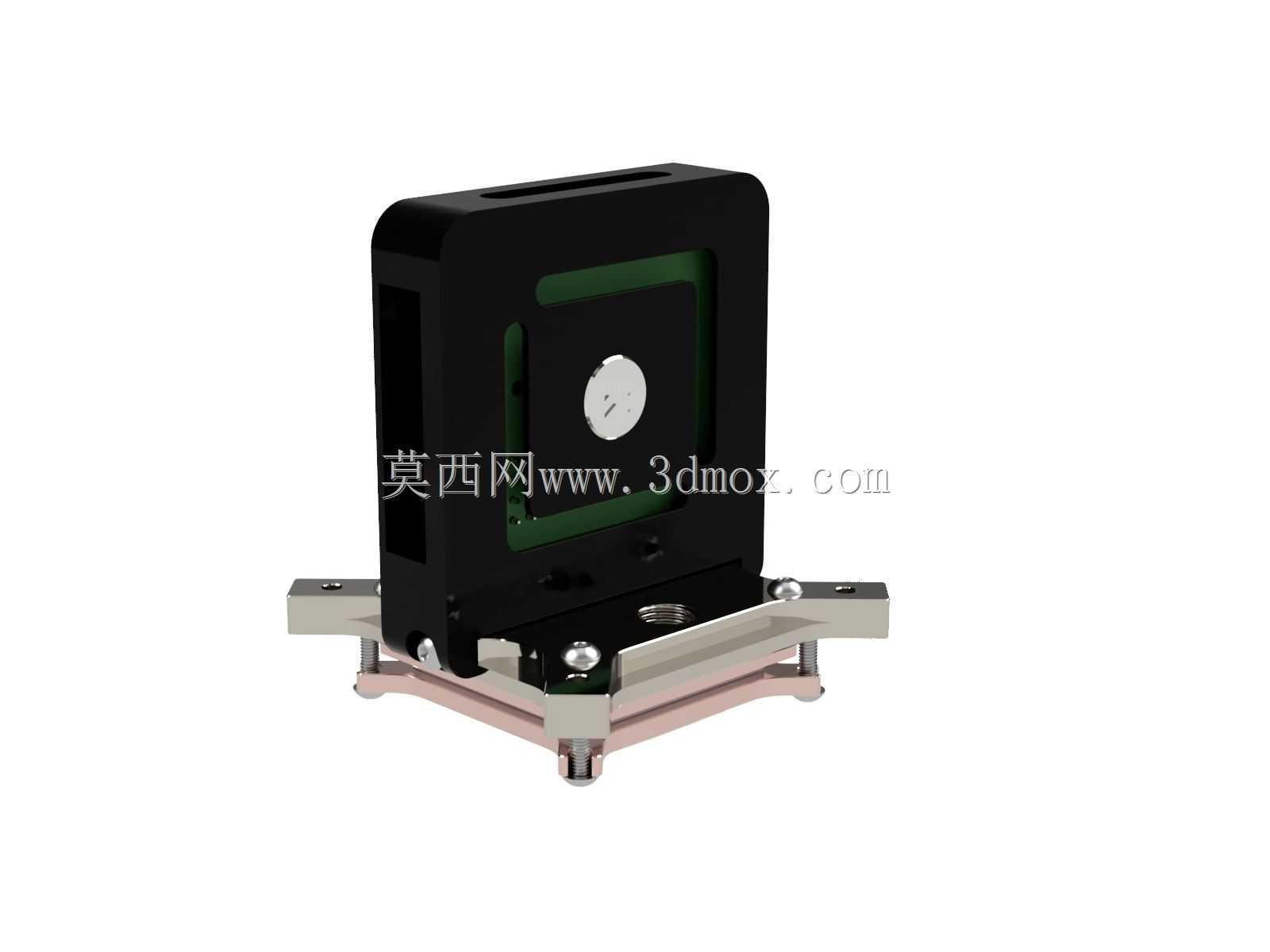

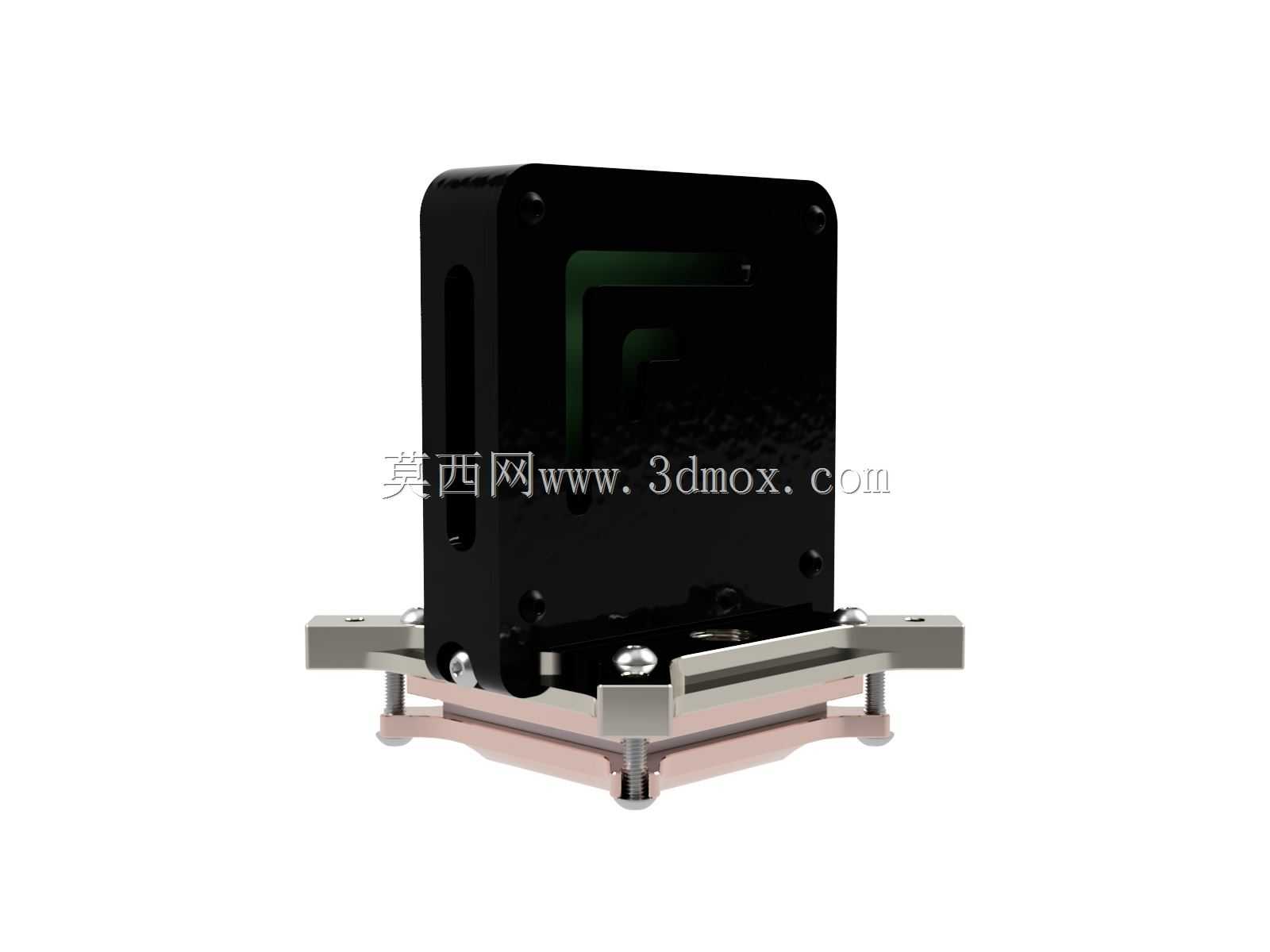

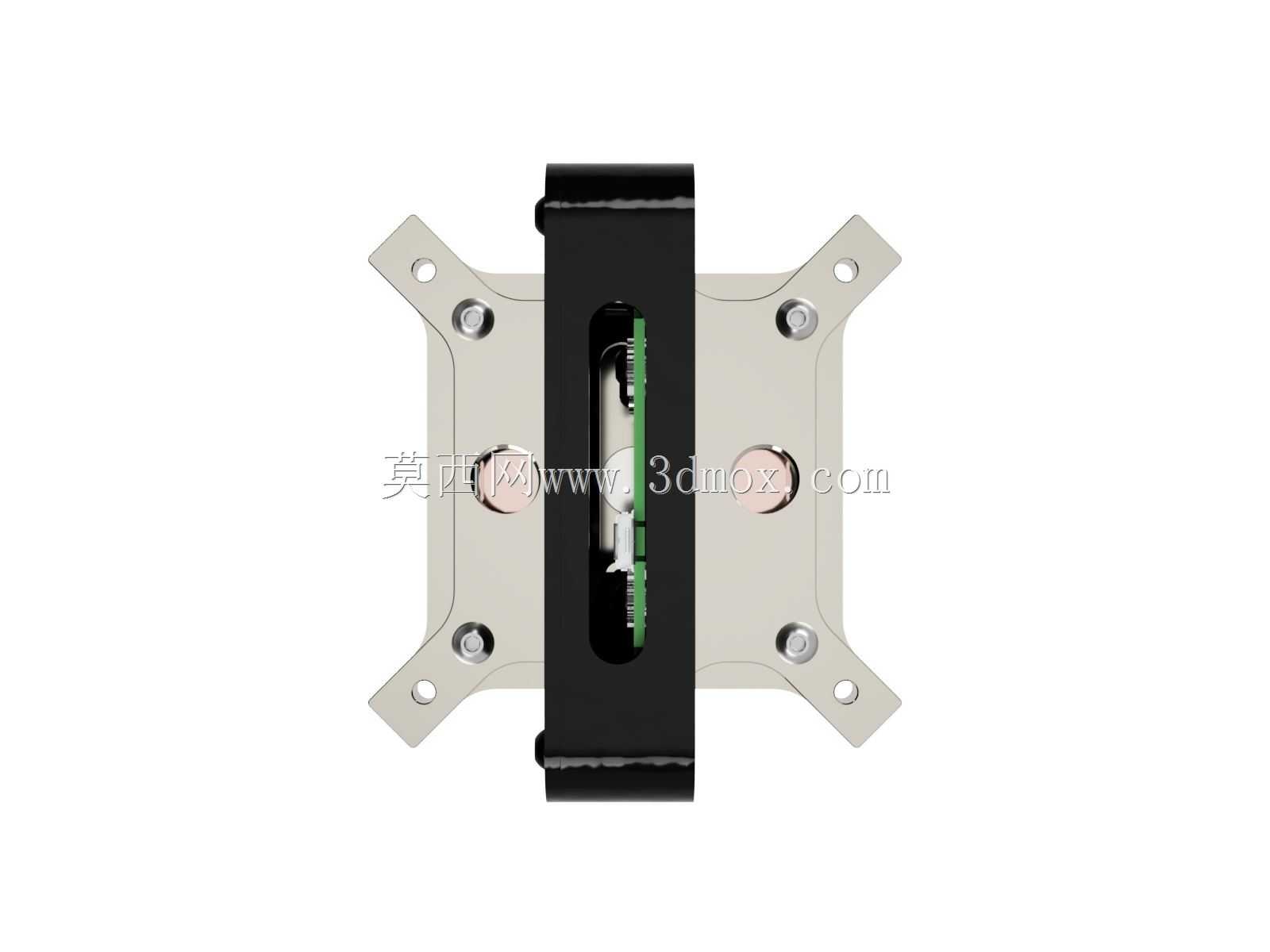

这款散热冷头主要面向台式电脑超频使用场景，针对高功耗CPU的极限散热需求设计，核心采用半导体制冷片搭配水冷换热的组合结构，能够突破常规水冷的散热温限，实现低于环境温度的制冷效果，满足高端玩家、小型工作站的CPU散热需求。从结构设计来看，冷头主体采用方形基座搭配侧置水路接口的布局，核心换热区域正对CPU盖板位置，半导体制冷片紧贴CPU接触面，冷端直接传导CPU产生的热量，热端通过水冷流道将热量快速带走，避免制冷片热端积热导致制冷效率衰减。设计过程中优先保证接触压力的均匀性，底部安装支架采用四点固定结构，配套的压紧螺丝可均匀调整压力，避免CPU盖板受力不均出现压痕或者接触不良的问题，同时支架的开孔位置严格匹配对应规格的CPU插座安装孔位，安装时无需额外修改主板孔位，可直接替换常规水冷冷头使用。外形尺寸方面，冷头主体的长宽尺寸控制在常规120mm风扇安装边界内，不会遮挡主板周边的内存插槽、供电散热片，侧置的水路接口预留了足够的快拧接头安装空间，不会和主板上方的机箱结构产生干涉。设计时针对半导体制冷的凝露问题做了专门的结构考量，制冷区域周边设置了挡水与保温结构，避免制冷产生的凝露水渗漏到主板元器件上造成短路风险，接触面采用平整的金属加工面，平面度控制在较高精度范围内，可保证导热介质均匀填充，降低接触热阻。水路内部采用扰流结构设计，可提升冷却液和热端换热 base 的接触效率，避免流道内出现流动死区，保证换热均匀性，不会出现局部热量堆积的问题。安装边界上，底部支架的高度适配常规主板的CPU插座凸起高度，安装后冷头底部和CPU盖板的贴合间隙控制在标准范围内，无需额外调整垫片厚度，固定螺丝的行程预留了足够的调整空间，可兼容不同厚度的导热介质使用。
