NetApp存储设备磁盘阵列挡板前面板结构

该结构件面向企业级存储阵列的机架安装场景，适配标准19英寸机柜的磁盘槽位安装需求，主要作用是填充未安装硬盘的空置槽位，维持设备内部的风道密闭性，避免冷量从空置槽位泄漏，同时阻隔外部灰尘进入设备腔体，也能避免运维人员误触槽位内部的背板接插件与带电部件，降低运维操作的安全风险。

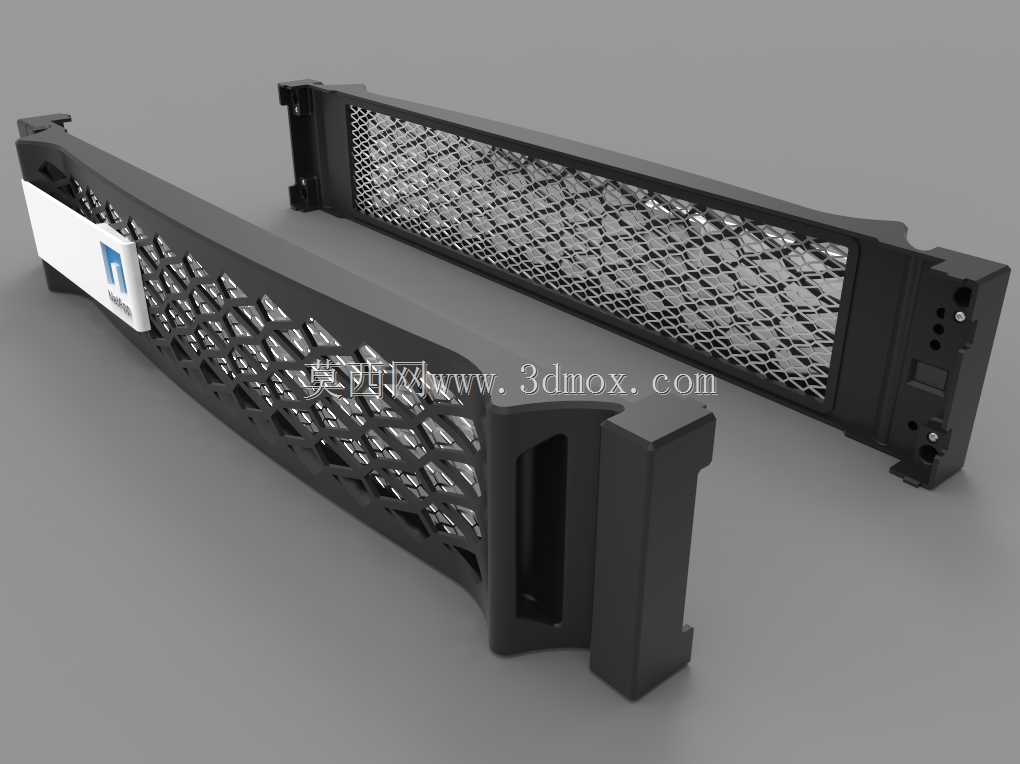

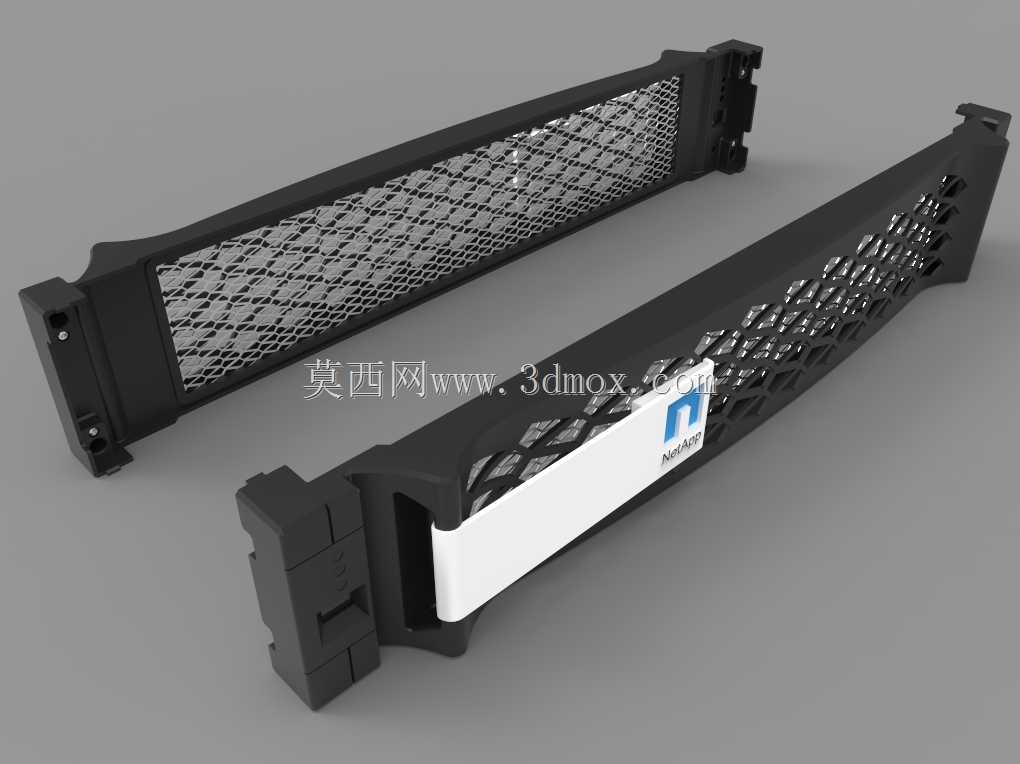

从结构设计来看，该部件主体采用格栅式镂空结构，在保证结构强度的前提下尽可能降低风阻，不会阻碍设备前进风后出风的散热风道走向，镂空区域的网格密度经过匹配计算，既可以阻挡尺寸较大的杂物进入设备内部，又不会对通风效率造成明显影响。部件两侧设计有快装式卡扣结构，安装时无需额外紧固件，对准槽位导轨推入即可卡紧固定，拆卸时只需按压卡扣解锁点位即可抽出，适配机房运维快速更换、调整硬盘配置的操作需求，卡扣的卡合量经过公差匹配，不会出现安装后松动晃动、或是卡接过紧难以拆卸的问题。

部件正面预留了品牌标识的安装位，可粘贴对应设备的品牌标识与槽位编号标签，方便运维人员快速识别槽位状态，标识区域做了下沉式设计，避免标签粘贴后突出面板表面，影响相邻槽位的部件插拔。部件的整体外形尺寸完全匹配对应型号存储设备的硬盘槽位安装边界，侧边的导向筋与槽位内的导轨完全契合，安装后不会出现偏斜、错位的情况，面板外表面与设备前面板齐平，保证设备整体外观的一致性，也不会突出机柜平面影响机柜前门的关闭。

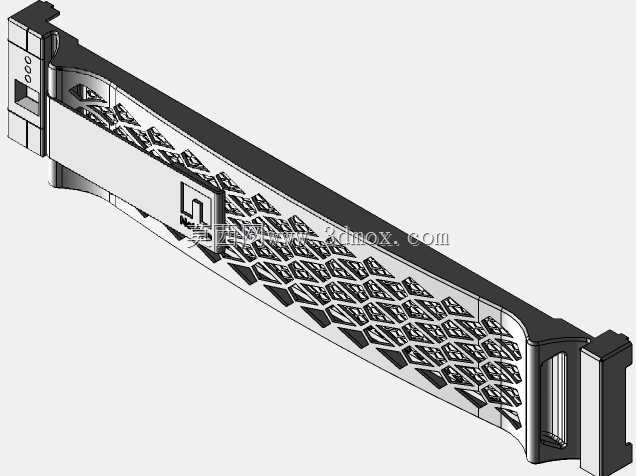

在结构细节处理上，部件的所有棱边都做了倒角处理，没有尖锐毛刺，避免运维操作时划伤手部；格栅区域的加强筋布局均匀，在长期受热的机房环境下也不会出现翘曲变形，保证长期使用的结构稳定性；部件与槽位接触的边缘做了微幅的让位设计，适配不同批次机箱的加工公差，避免出现安装卡滞的问题。该结构的建模过程完全还原实际生产的注塑件工艺特征，所有壁厚保持均匀，没有出现壁厚突变的结构，卡扣位置的脱模斜度符合注塑生产的工艺要求，可直接用于结构验证、配件生产的参考依据，也可作为存储设备整机装配仿真的配套部件使用，帮助设计人员验证整机风道布局、前面板装配公差匹配度。
