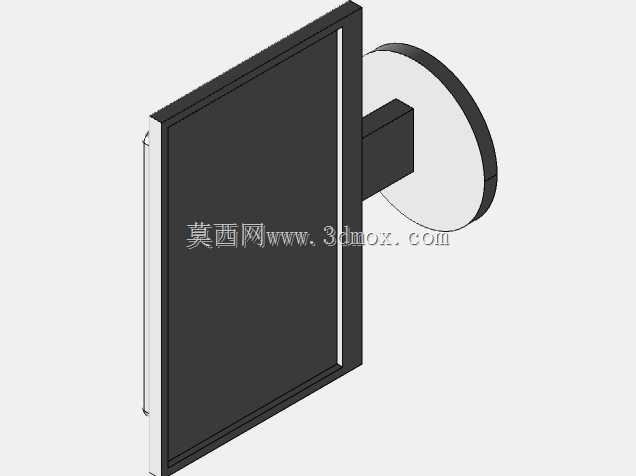

19英寸壁挂式桌面显示终端结构设计

日常做工业工位可视化终端、办公桌面配套设备的三维布局时，经常需要用到标准化的显示设备模型，这款19英寸规格的显示终端模型，刚好适配多数常规工位的视觉观测需求。从实际安装场景来看，该模型预留了壁挂安装的连接结构，背部的圆形壁挂底座可以直接适配标准VESA壁挂孔距，安装时墙面固定座与屏幕连接块的配合间隙控制在合理范围，既保证安装后屏幕的稳固性，也预留了小角度俯仰调节的转动空间，适配不同坐姿下的观测角度需求。从结构设计思路上，模型还原了窄边框显示面板的实际装配关系，屏幕主体的边框厚度控制在常规商用显示器的合理区间，背部的走线槽位置做了简化还原，不会因为过度细节冗余影响整机装配布局时的运算效率，同时关键的安装配合尺寸都做了精准对齐，做产线工位布局、办公场景三维搭建时，不会出现安装干涉的问题。实际用途上，这类19英寸显示终端既可以作为普通办公电脑的显示输出设备，也可以搭配工业主机作为产线设备的状态显示终端，壁挂式的安装形式相比底座式安装更节省桌面操作空间，适合操作台空间紧张的工控场景、小型办公隔间场景使用。外形尺寸方面，屏幕主体的显示区域比例为常规4:3商用比例，整体外轮廓尺寸适配多数标准监控操作台、办公工位的预留安装位，壁挂支架伸出墙面的距离经过合理优化，不会因为伸出过长导致屏幕晃动，也不会因为距离墙面过近导致背部接口插拔操作空间不足。做三维场景搭建时，该模型可以直接导入装配环境，不需要额外调整安装基准面，壁挂底座的安装孔位可以直接对应墙面的膨胀螺栓固定点位，结构工程师做工位布局评审时，可以直接通过该模型核验屏幕安装后的视线高度、操作距离是否符合人机工程要求，避免后期实际安装时出现视角不佳、操作干涉的问题。模型的屏幕主体与壁挂支架做了独立的零件拆分，需要调整屏幕俯仰角度时可以直接转动配合部分，不需要重新建模调整结构，适配不同场景下的安装姿态展示需求。
