字符型液晶显示模块结构设计

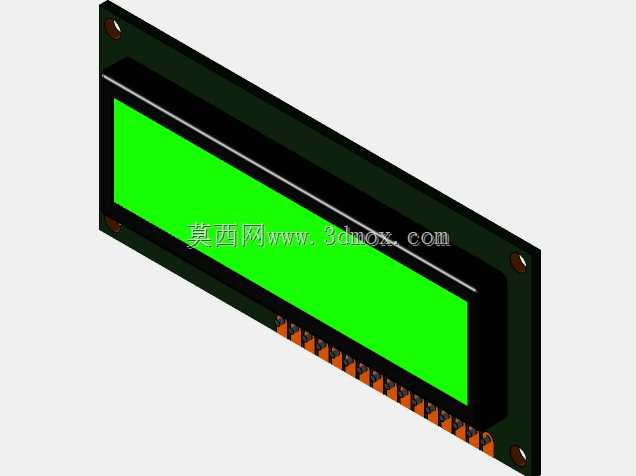

这类字符型液晶显示模块是嵌入式设备人机交互环节最常用的显示部件，日常接触的工业控制终端、小型检测仪器、自助设备操作面板、实验教学装置里都能见到它的身影，核心作用是输出固定格式的ASCII字符、自定义符号与简单状态提示，不需要承担复杂图形渲染任务，胜在功耗低、驱动逻辑简单、供货稳定，在对显示精度要求不高但追求可靠性的场景里适配性极强。从结构设计层面看，整个模块采用PCB作为承载基底，液晶玻璃屏通过导电胶条与PCB上的驱动电路实现压接导通，外围用黑色塑框完成玻璃屏的限位固定，避免设备运行过程中的振动导致接触偏移。PCB板边缘预留的单排直插排针是标准的硬件接口，引脚定义完全匹配行业通用的HD44780驱动方案，硬件工程师做原理图设计时不需要重新定义引脚功能，直接套用成熟参考电路就能完成驱动部分的设计，能大幅缩短硬件开发周期。做整机结构设计时需要重点关注安装边界，模块四角预留的金属化安装孔是核心定位基准，孔位间距遵循行业通用尺寸规范，设计面板安装槽时，要给塑框与面板之间预留0.1-0.2mm的装配间隙，避免公差累积导致装配时压裂液晶玻璃；屏体正面的可视区域要与面板开窗位置精准对齐，开窗边缘要做0.3mm以上的遮光唇边，防止背光从侧边漏出影响显示效果。排针伸出PCB背面的长度要提前核算，确保焊接在主控板上之后，模块背面与主控板表面的元器件留有足够安全距离，避免出现短路风险。背光部分采用侧部LED导光结构，绿色背光的版本在工业场景里辨识度更高，强光环境下的可视性优于普通白底蓝字的版本，驱动电路的限流电阻直接集成在模块PCB上，外部供电时不需要额外添加限流元件，简化了外围电路设计。建模过程中还原了导电胶条的压缩量、塑框的卡扣配合结构、排针的标准尺寸公差，结构工程师做整机装配干涉检查时，可以直接调用该模型验证安装空间是否充足，不需要反复核对二维图纸上的零散尺寸，能有效减少打样阶段出现的装配干涉问题。
