7Pin卧式2.5mm间距直插针座结构

项目分类:3D模型 发布时间:2021-08-28 ID:251951
  • 7Pin卧式2.5mm间距直插针座结构
  • 7Pin卧式2.5mm间距直插针座结构
  • 7Pin卧式2.5mm间距直插针座结构
  • 7Pin卧式2.5mm间距直插针座结构

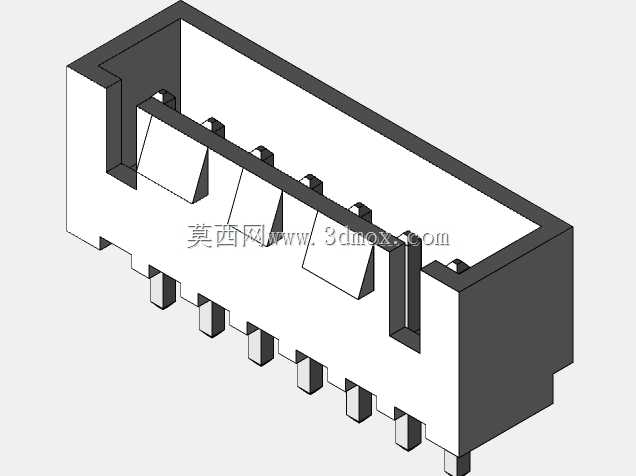

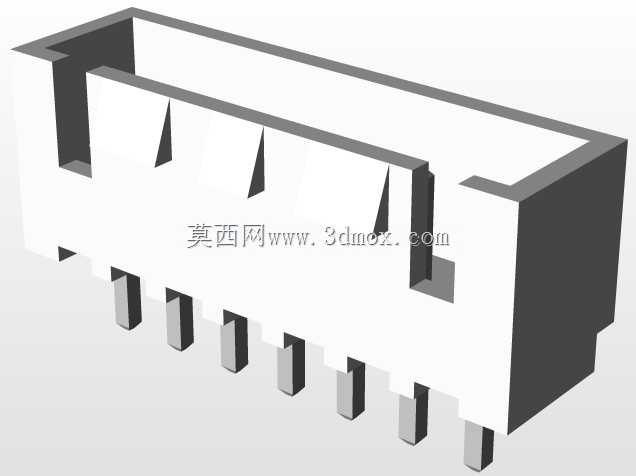

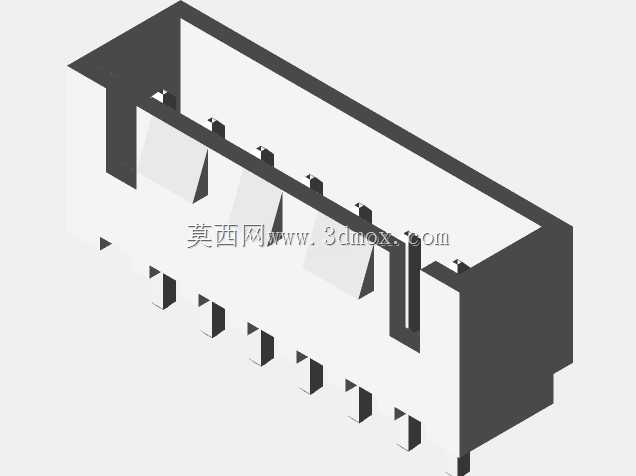

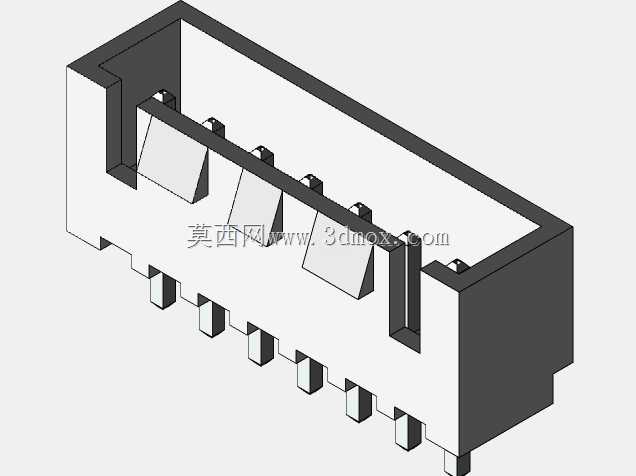

这款7Pin直插针座是PCB板端信号与小功率电源连接的常用元器件,日常在工控板卡、消费类电子主板、小型电源模块、传感信号采集板上都能见到这类部件的身影,主要承担板上与外部线束对接的导通作用,相比线对板焊接的方式,这类针座配合对应胶壳端子使用,能大幅提升产线装配效率,也方便后期设备维护时的线束拆装,避免反复焊接损伤PCB焊盘。从结构设计来看,这款针座采用卧式直插的安装形式,引脚间距设置为2.5mm,属于行业内通用的标准间距规格,适配市面上同间距的压接端子与塑壳,通用性较强。针座本体采用绝缘耐高温的工程塑料注塑成型,内部的插片接触端做了防退卡扣结构,当配套端子插入后,卡扣会卡入端子的锁止位,防止设备运行过程中受振动影响出现端子松脱、接触不良的问题。本体外侧设置了定位挡边,在PCB上安装时,挡边可以贴住PCB板面,既能控制插件时的插入深度,保证每个引脚穿过焊盘的长度一致,也能在过波峰焊时起到辅助定位的作用,减少焊接过程中器件偏移的概率。尺寸边界上,这款针座总长度为20mm,本体宽度5.8mm,整体高度7.3mm,属于小体积的板端连接件,在PCB布局时不需要占用过多板面空间,适合排布密度较高的板卡使用。引脚部分采用直插式设计,每个引脚的截面尺寸适配标准2.5mm间距的PCB钻孔尺寸,引脚伸出本体的长度满足波峰焊的吃锡要求,焊接后焊锡能均匀包裹引脚,保证连接强度与导通可靠性。设计过程中需要重点考量绝缘本体的爬电距离,相邻引脚之间的绝缘筋条高度足够,能避免相邻引脚之间出现焊锡连桥,也能满足低压信号传输的绝缘要求。接触端的开口导向做了斜角处理,配套端子插入时能顺着斜角顺利滑入接触位,降低装配时的对位难度,即使是人工插线也能快速完成操作,不会出现端子顶歪、插不到位的情况。这类针座在实际选型时,除了匹配引脚间距与Pin数,还要确认安装高度是否符合板卡周边的结构空间,避免和外壳、其他板上器件产生干涉,这款7.3mm的总高,适配大多数薄型设备的内部空间要求,不需要额外在外壳上做避让结构。
