工业级光纤转RS485通讯转换器内部结构

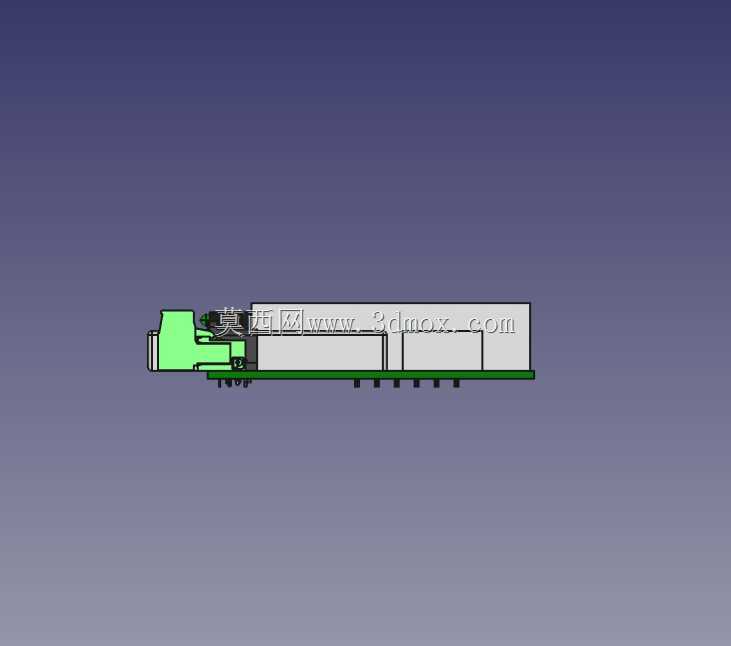

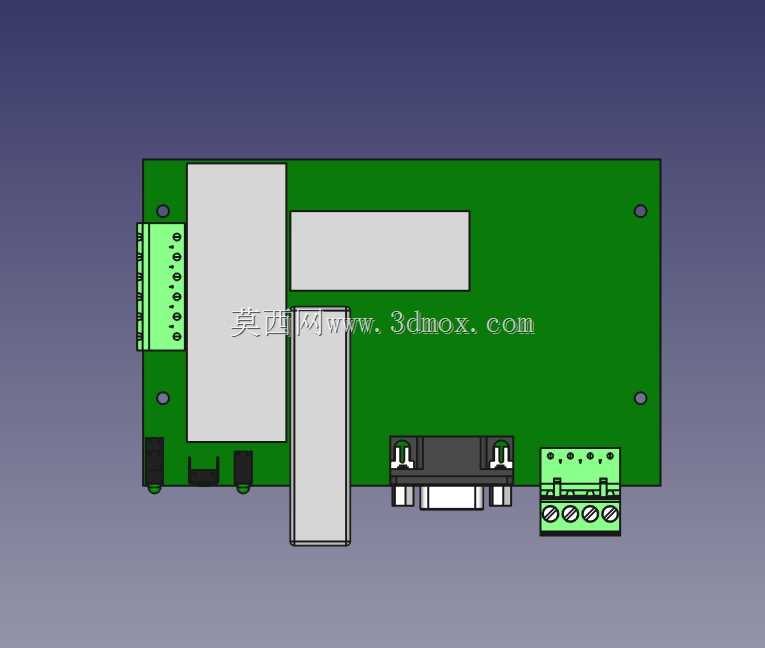

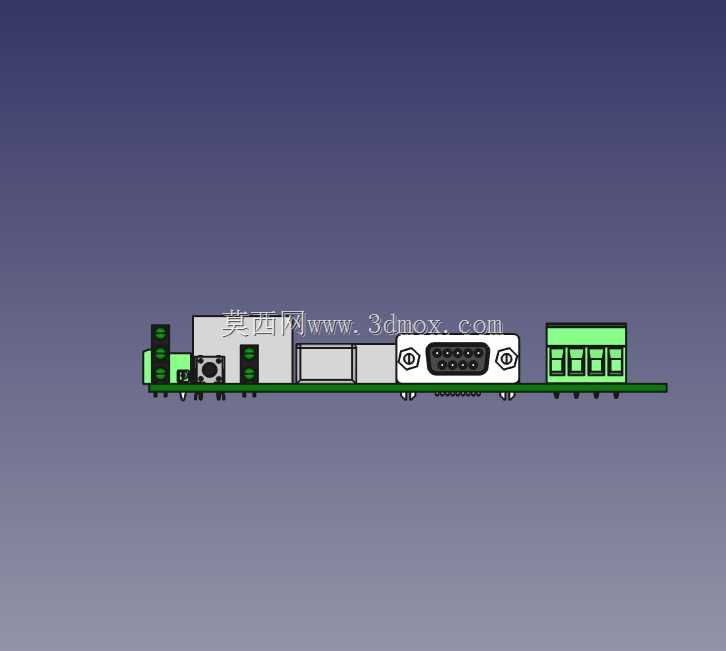

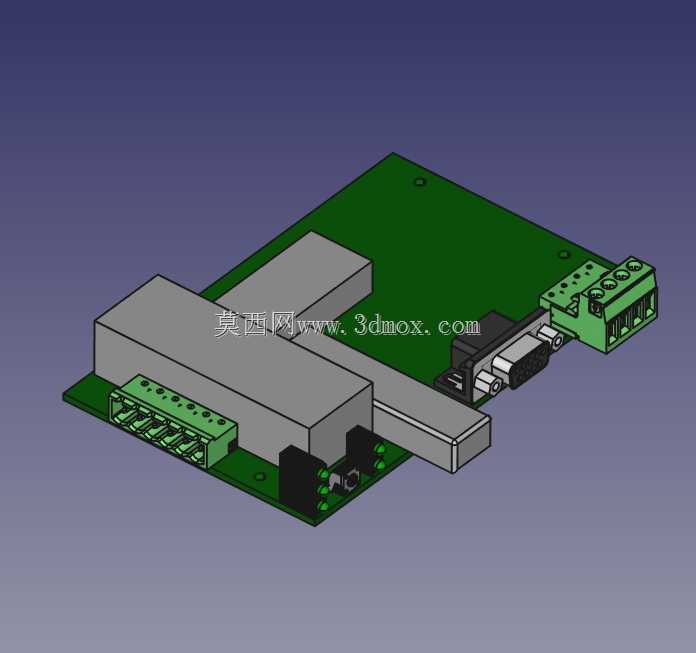

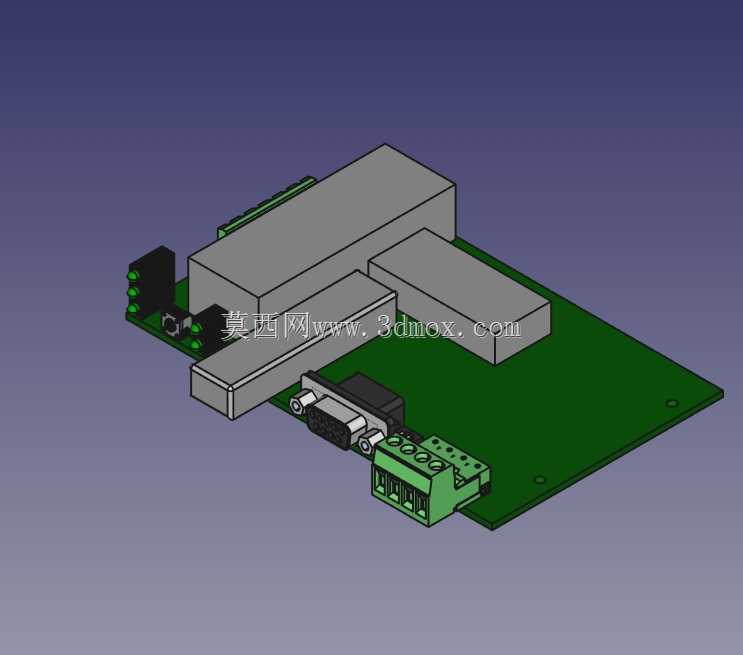

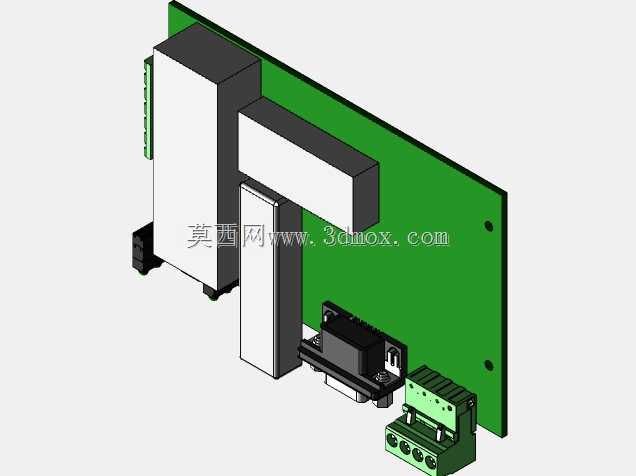

在工业现场通讯组网场景中，这类光纤转串口转换器承担着光电信号转换的核心作用，多用于电磁环境复杂的厂区、变电站、轨道交通沿线等场景，解决传统铜缆RS485通讯传输距离短、抗干扰能力弱的痛点，实现串口设备与光纤链路的无缝对接，延长通讯距离同时提升链路稳定性。从内部结构来看，该模型还原了转换器内置PCB板的整体布局，板载集成了光电转换模块、串口电平转换芯片、接线端子与DB型接口，各元件排布遵循信号流向逻辑，光电转换模块靠近光纤接入侧布局，减少高频信号走线长度，降低信号衰减与串扰风险；串口侧采用绿色插拔式接线端子搭配DB9接口的组合，既支持现场免焊接线的快速部署，也能兼容标准串口设备的直连需求，适配不同现场的接线习惯。设计层面上，该内部板卡的建模以安装边界验证为核心目标，没有做元件级的精细细节还原，重点把控了板卡整体外轮廓尺寸、各接口的相对位置、板上最高元件的高度参数，能够直接用于外壳结构设计时的干涉检查，确认板卡装入壳体后各接口与外壳开孔的对位精度，避免外壳开模后出现接口错位、元件顶壳的问题。实际选型应用中，这类转换器的板卡安装孔位、接口伸出长度是结构设计的核心边界，建模时严格对齐了实物的安装孔距，确保设计出的固定压条、壳体卡槽能够精准固定板卡，不会出现装配后板卡晃动的情况；板上元件的最高处预留了足够的安全间隙，满足壳体内壁喷塑、绝缘片放置的空间需求，同时兼顾散热通道的预留，避免长期工作时热量积聚影响元件寿命。在工业通讯柜内安装场景下，这类板卡的尺寸还需要匹配导轨式外壳的内部容积，建模时的外形尺寸参数能够直接导入外壳装配体，完成整体装配校验，确认内部走线空间是否充足，光纤熔接后的尾纤是否有足够的盘留空间，不会出现尾纤弯折半径过小导致光信号损耗过大的问题。
