便携式开源游戏掌机外壳结构设计

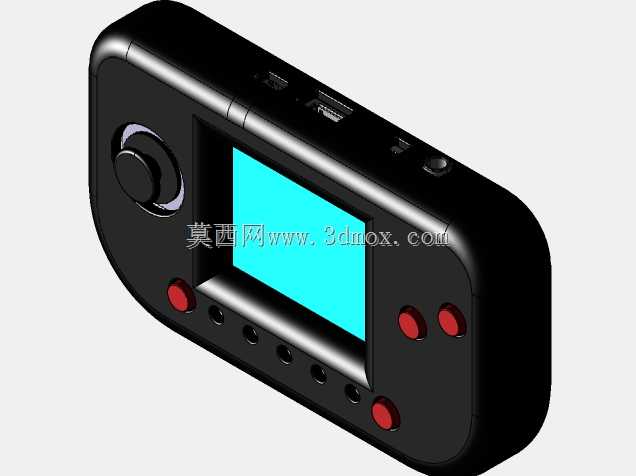

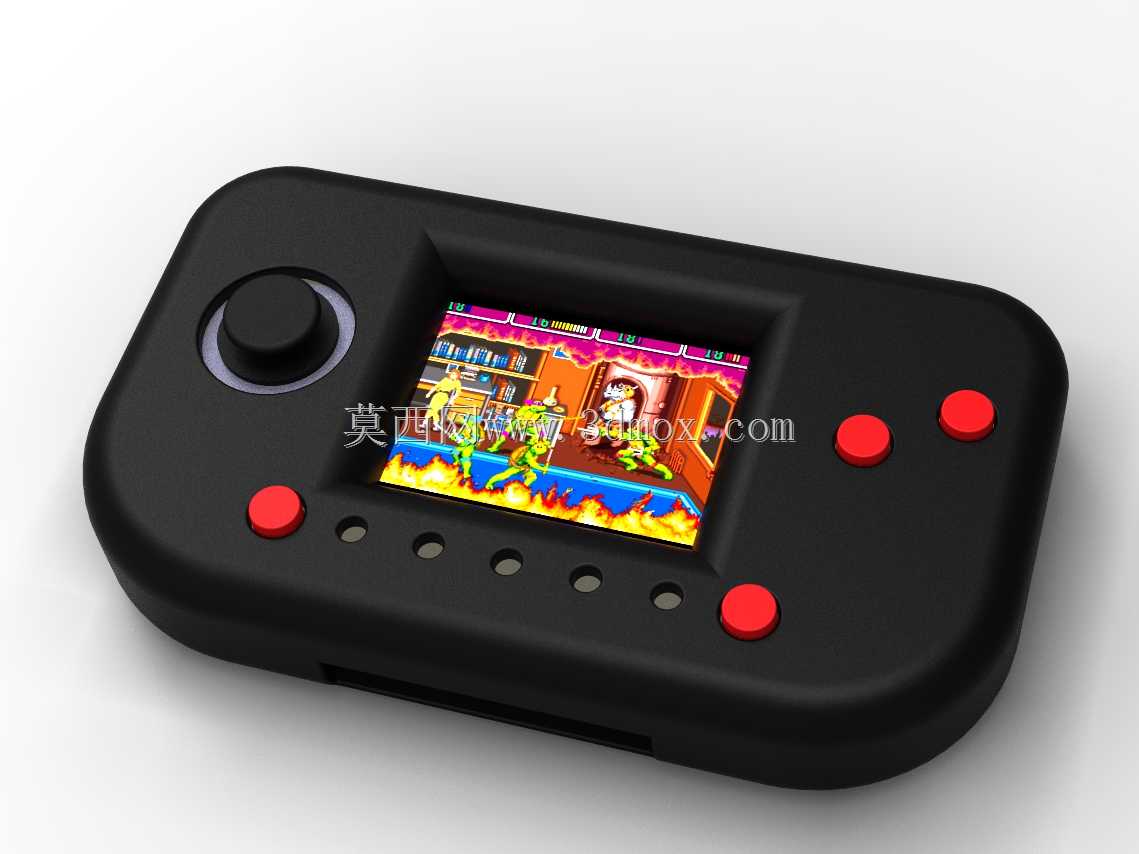

这款手持游戏设备的外壳设计，首先围绕单手握持的人机工程边界展开，整体轮廓做了大圆角过渡处理，避免直角硌手的问题，壳体边缘做了1.2mm的内收斜切，贴合手掌自然弯曲的弧度，长时间握持不会产生明显的压痕。从功能布局来看，左侧设置大尺寸摇杆安装位，摇杆周边预留0.8mm的活动间隙，避免摇杆帽与壳体发生摩擦卡滞，摇杆下方排布四颗功能按键，按键孔位做了0.15mm的公差配合设计，保证按键按压行程顺畅无松垮。屏幕区域采用下沉式嵌装结构，屏幕安装位比壳体表面低0.5mm，既可以在设备跌落时让壳体先接触接触面保护屏幕，也能给屏幕表面的防护贴膜预留安装空间，不会出现贴膜边缘被剐蹭起翘的问题。右侧区域排布四颗操作按键，按键采用对称式布局，符合大多数用户的操作习惯，按键下方预留了状态指示灯的透光孔位，孔位做了内壁磨砂处理，避免指示灯漏光产生光晕影响视觉体验。壳体侧面预留了数据接口与存储卡槽的开口，开口位置做了加厚处理，避免频繁插拔接口时导致壳体开裂，壳体内部设置了多组定位柱与卡扣位，不需要额外打胶就可以实现前后壳的紧密扣合，同时预留了主板安装的螺柱位置，螺柱高度做了统一校准，保证主板安装后不会出现偏移顶到屏幕或者按键的问题。在实际应用场景中，这类外壳主要面向开源硬件开发爱好者与便携游戏设备用户，既可以作为DIY掌机的配套壳体使用，也可以作为小型手持检测终端的壳体参考，壳体壁厚均匀设置为1.8mm，兼顾结构强度与轻量化需求，整体重量控制在合理范围内，不会给手持操作带来额外负担。壳体背部做了细微的防滑纹理处理，即使手心出汗也能保持稳定握持，不会轻易滑落。内部的筋位设计既可以提升壳体的抗形变能力，也能给内部的电池、主板等元器件留出合理的散热间隙，避免长时间运行时热量堆积影响设备稳定性。按键孔位的边缘做了0.2mm的倒角处理，避免按键反复按压时被孔位边缘磨损，延长按键的使用寿命。摇杆安装位的下方设置了加强筋，避免大力按压摇杆时导致壳体局部凹陷变形。
