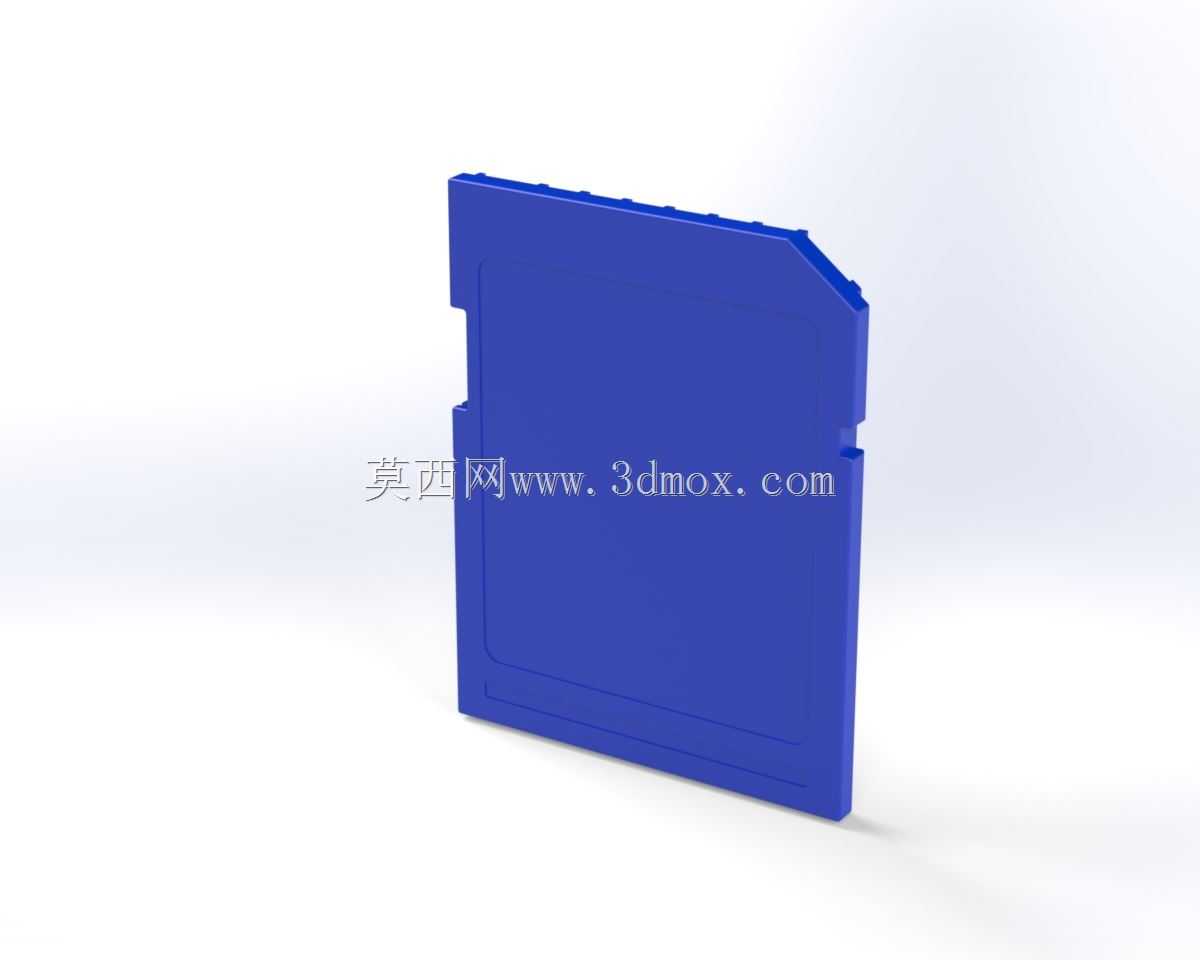

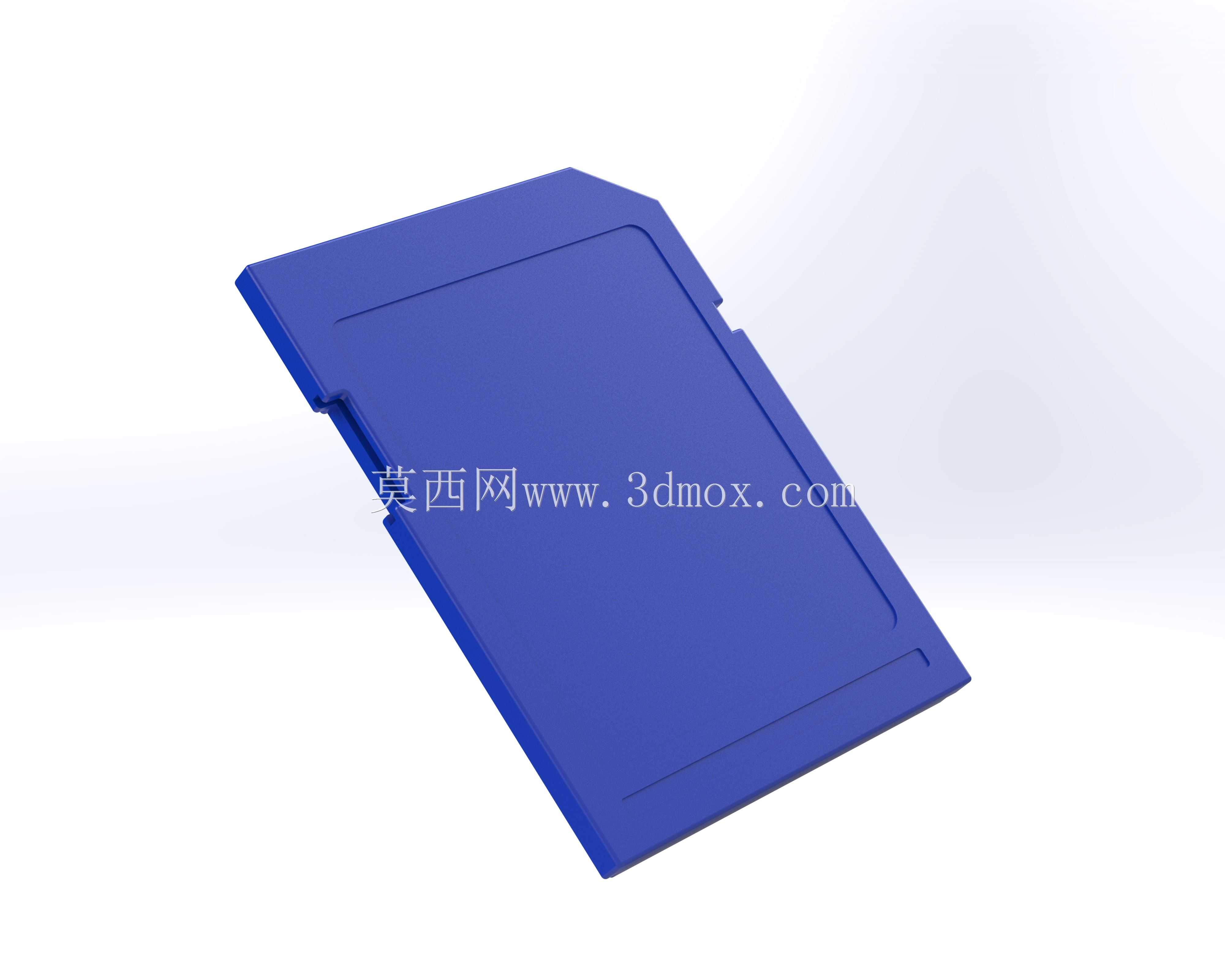

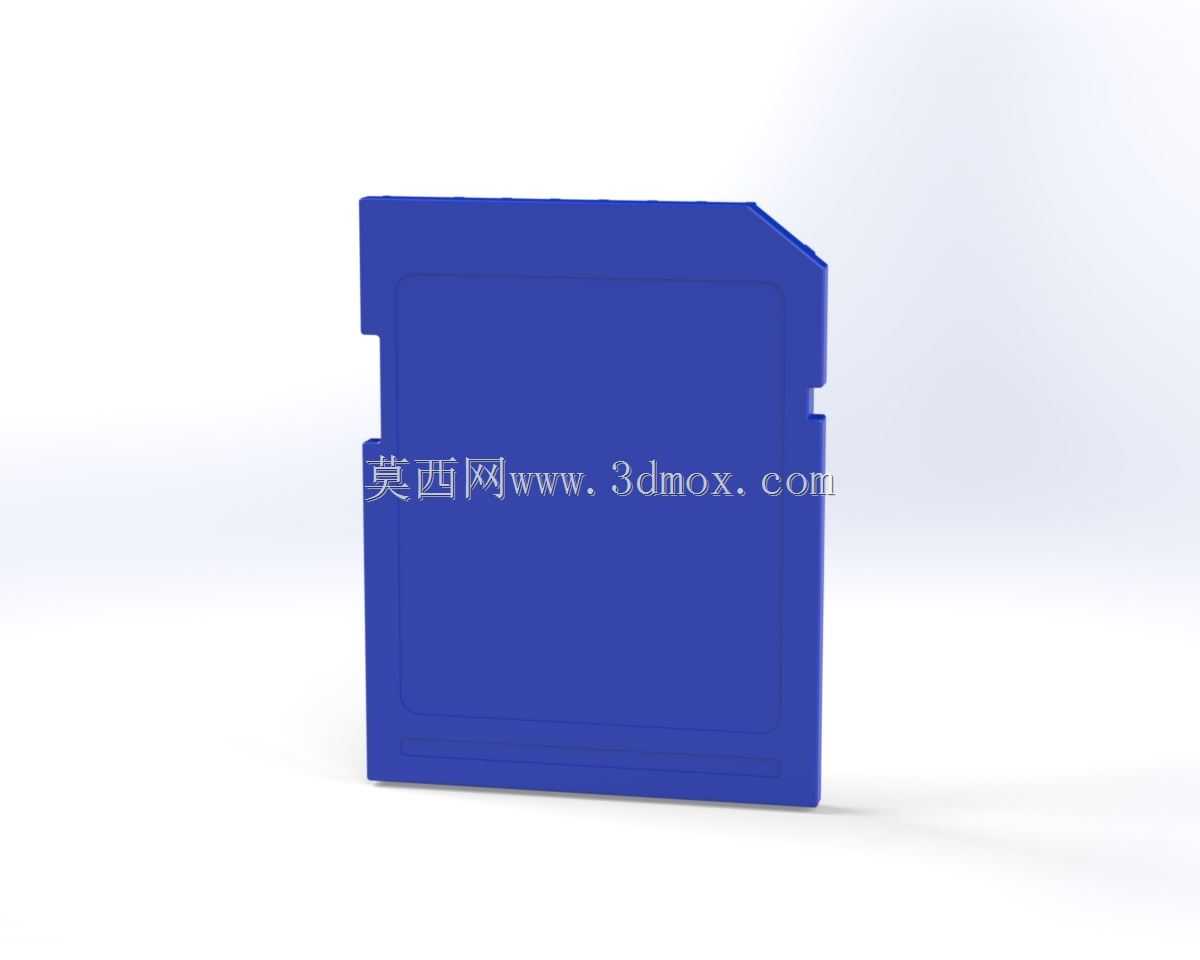

标准SD存储卡外壳结构三维设计

日常做消费数码结构设计时，SD卡这类通用存储介质的外壳结构是很典型的小型精密塑件案例，很多嵌入式设备、数码终端的卡槽设计都需要匹配标准SD卡的外形边界做适配，所以建模时对尺寸公差的把控要求很高。从实际应用场景来看，SD卡广泛适配数码相机、工业数据采集终端、嵌入式开发板、车载影音设备、老旧款便携数码播放器等终端，作为可插拔的移动存储载体，它的外壳既要保护内部的闪存晶圆与控制电路，还要满足频繁插拔的结构强度要求，同时要符合SD协会制定的统一外形规范，才能保证在不同品牌、不同型号的设备卡槽中都能顺利插拔、正常识别。

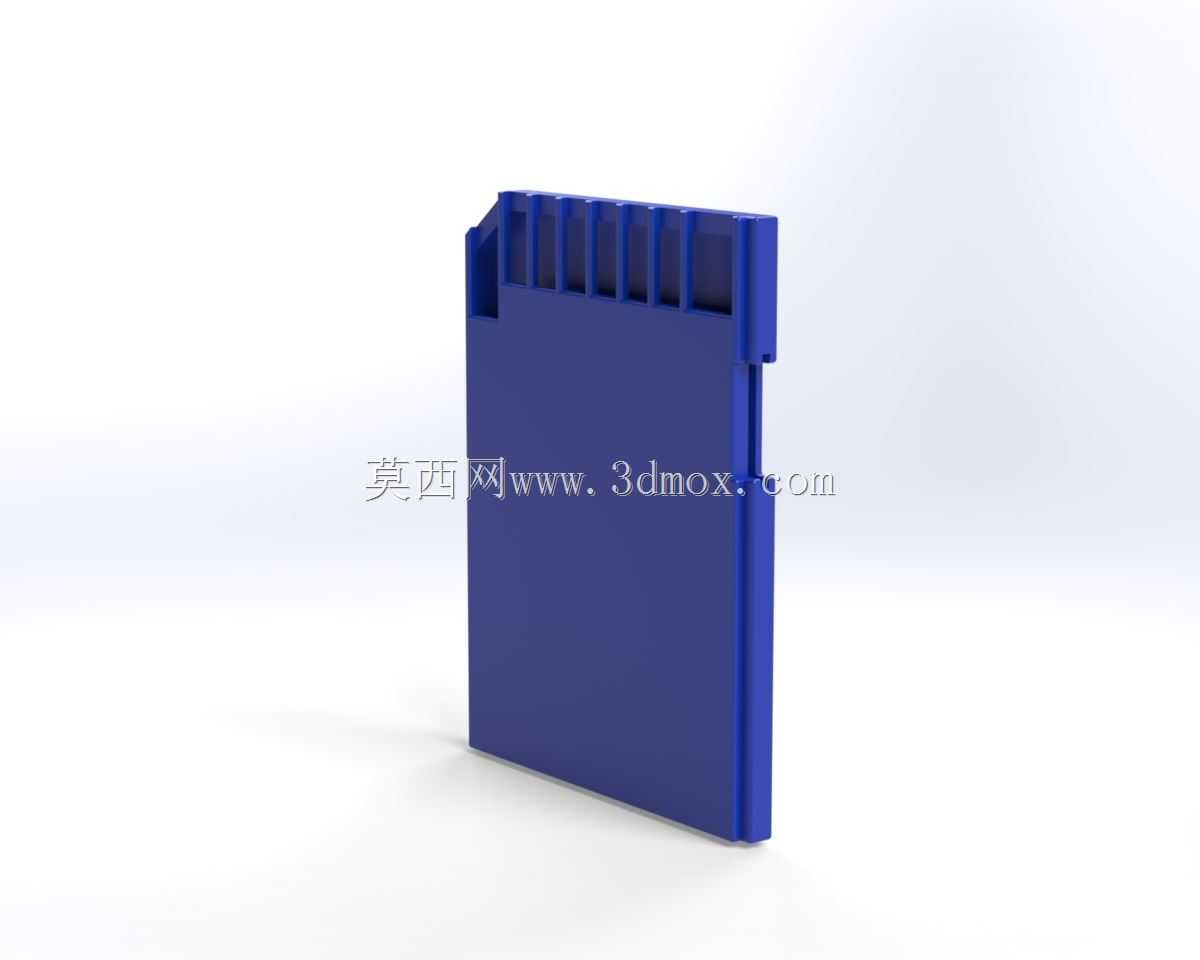

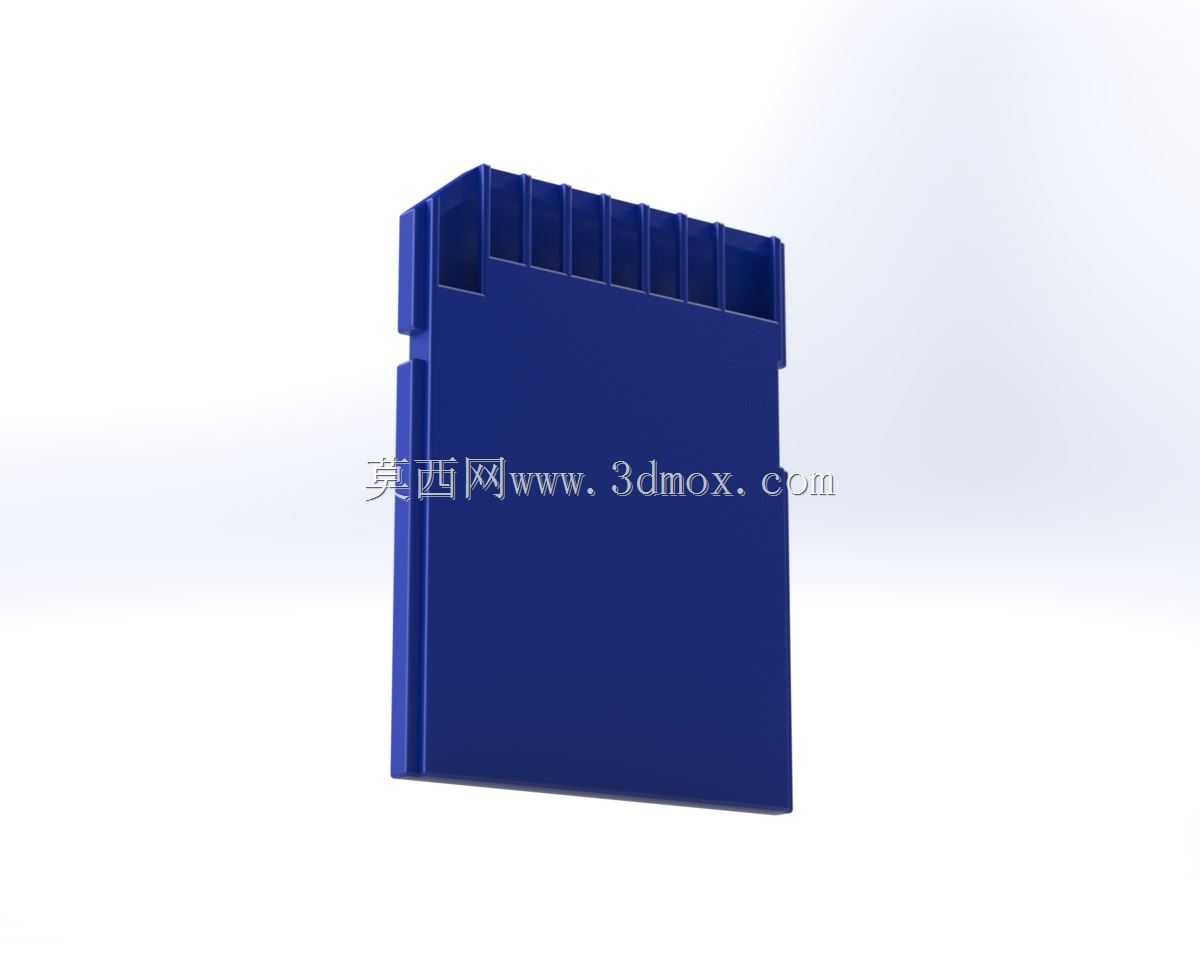

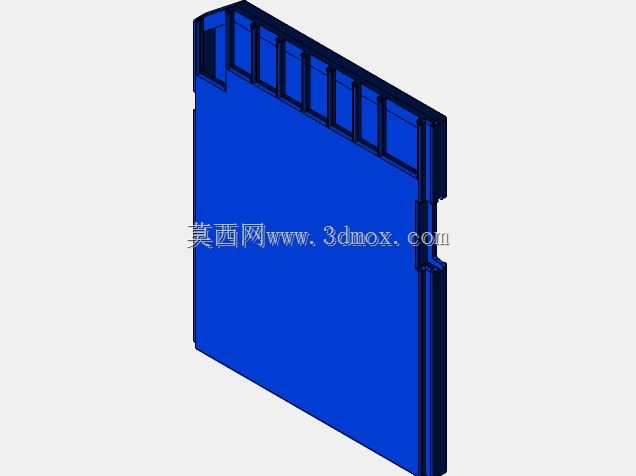

建模过程中首先要锁定的是安装边界尺寸，标准SD卡的长宽厚都有严格的公差带要求，边角的切角位置是防呆设计的核心，建模时必须精准还原切角的角度与位置，避免出现插反、卡滞的问题。外壳的侧面防滑凹槽、前端金手指区域的让位台阶都需要按照实际装配要求做细节处理，外壳表面的微凸筋设计一方面是增加插拔时的摩擦力，方便用户取放，另一方面是在插入卡槽后与卡槽内部的弹片形成配合，保证卡片安装到位后不会轻易松脱。

从结构设计思路来看，这类薄型塑件的壁厚要保持均匀，避免注塑成型时出现缩痕、翘曲变形，外壳上下盖的扣位结构要做在非外观面，同时保证扣合后的结合缝均匀细小，不会出现刮手的毛边。前端与金手指衔接的位置要做圆滑过渡，避免插拔时刮伤卡槽内部的接触弹片，外壳的边缘全部做小圆角处理，既提升握持手感，也能减少插拔过程中对卡槽内壁的磨损。很多工程师在做带SD卡槽的设备设计时，都会先搭建标准SD卡的三维模型作为干涉检查的参考件，提前验证卡槽周边的结构是否会阻碍卡片插拔，确认卡片插入后与设备外壳表面的齐平度，避免出现卡片突出外壳过多或者凹陷过深影响取放的问题。另外外壳的材质通常选用ABS或者改性PC，具备一定的抗弯折强度，日常携带时承受一定的挤压也不会出现开裂，能有效保护内部的存储芯片不受物理损坏，表面的晒纹处理也能减少指纹残留，提升日常使用的质感。
