模拟装置用压敏电阻式手制动结构

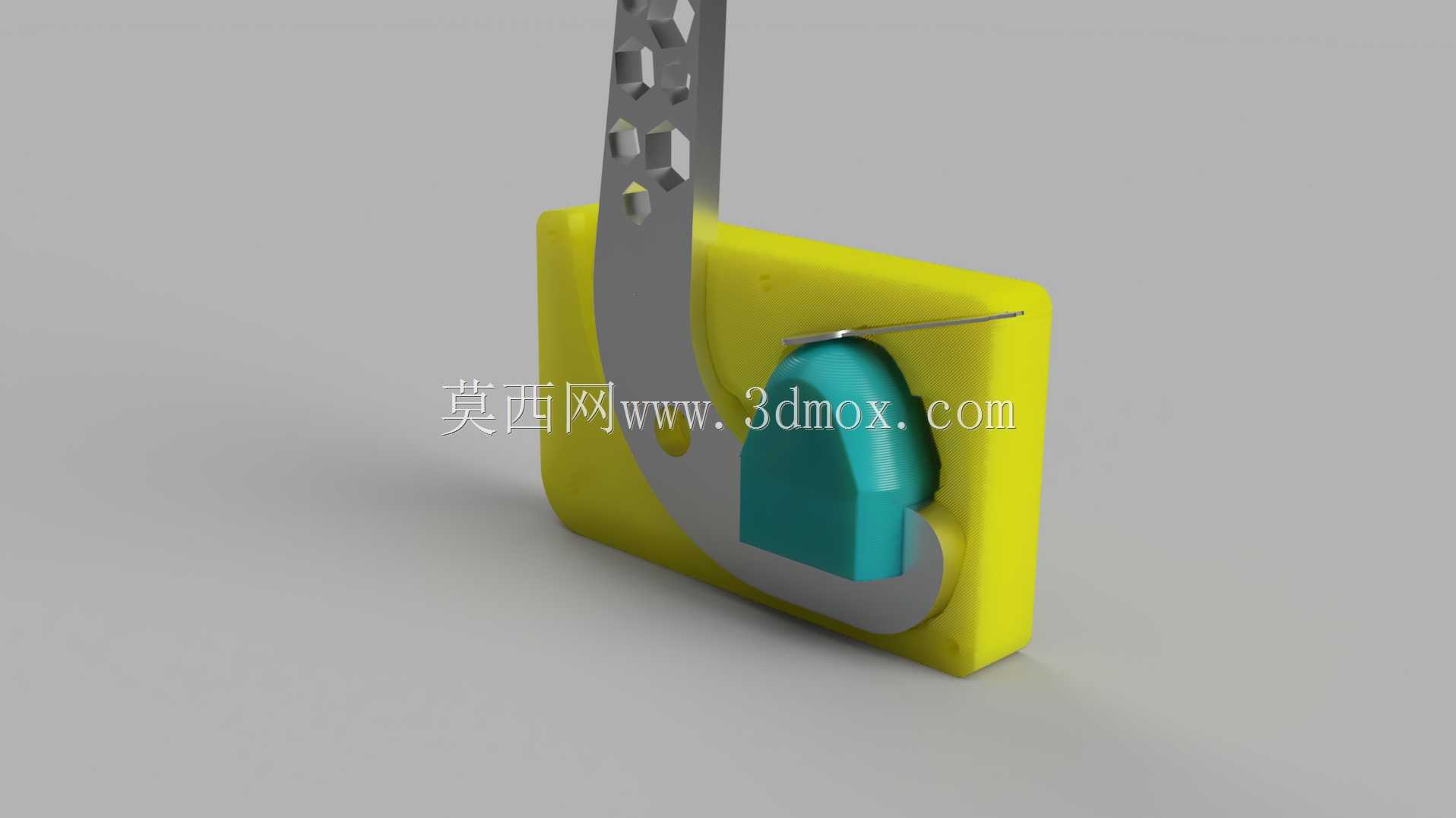

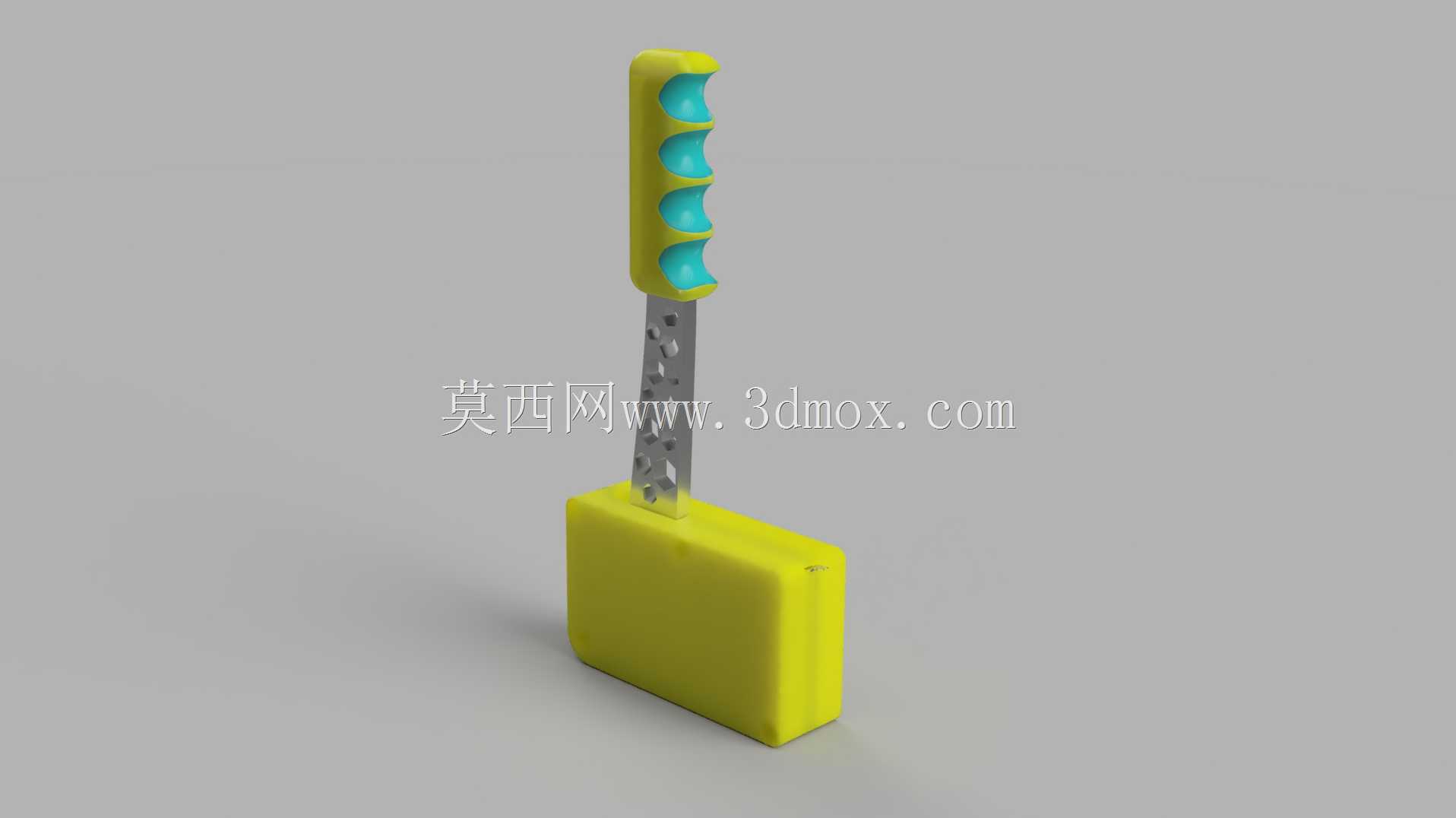

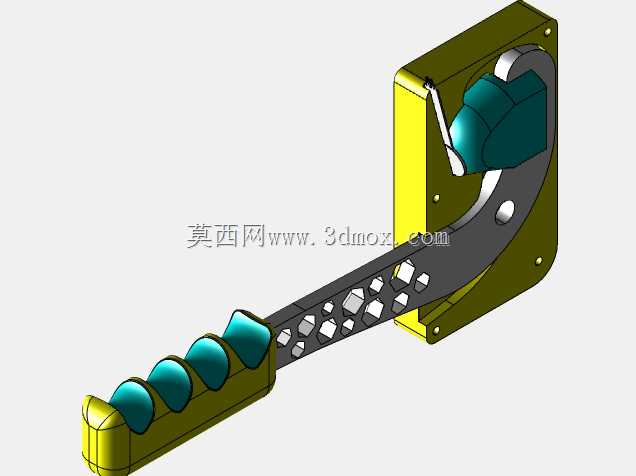

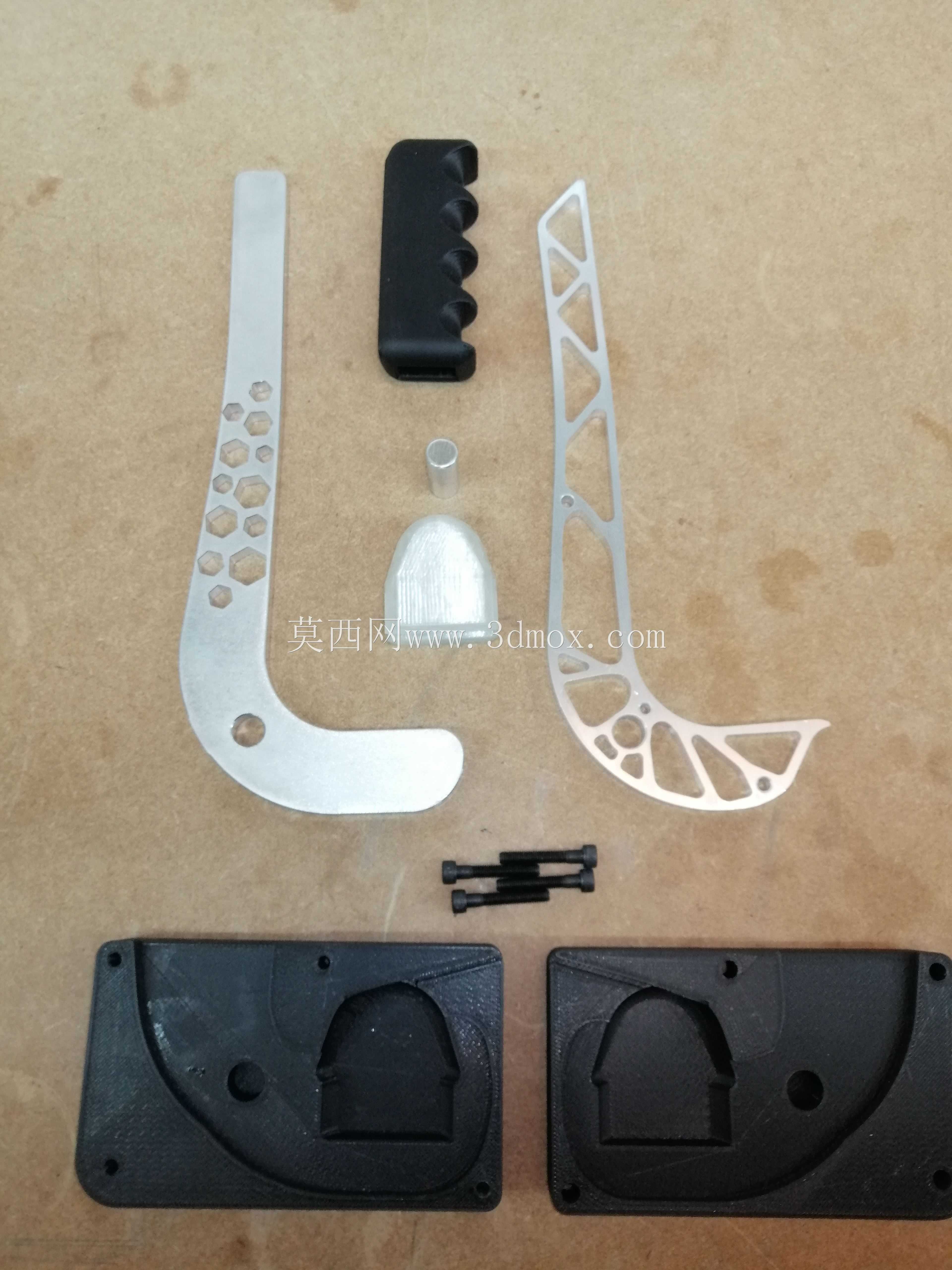

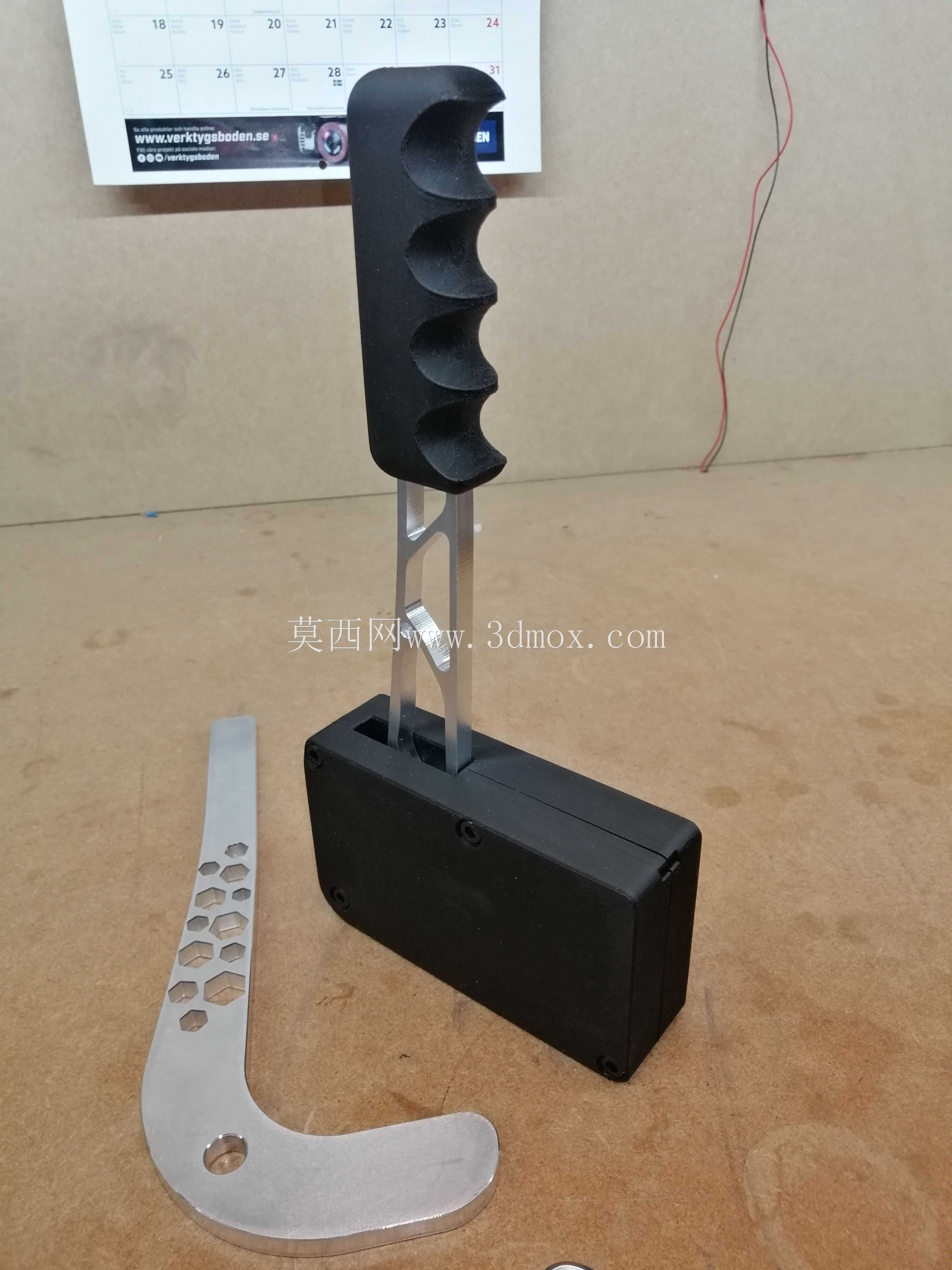

这款手制动结构主要面向赛车模拟驾驶装置的搭建场景，解决市面现有模拟手刹无法匹配压敏电阻传感方案的适配空白，区别于传统开关量式模拟手刹，可通过压敏元件输出连续的制动力度信号，还原真实赛车手制动的线性操控手感，适配各类拟真驾驶模拟平台的力反馈调校需求。从结构设计逻辑来看，整体采用分体式布局，底部为矩形安装基座，可通过螺栓固定在模拟驾驶舱的侧方安装位，基座预留的安装孔位兼容市面主流铝型材模拟支架的孔距标准，安装时无需额外打孔改制，基座内部预留压敏电阻的安装腔室，可容纳传感元件与接线端子，避免走线外露干扰操控。上部操纵手柄采用符合人体工学的曲面造型，握持区域设置多道内凹指槽，贴合手指自然弯曲弧度，长时间握持操控不易产生疲劳，手柄与基座之间通过多孔位金属杠杆臂连接，杠杆臂上的阵列调节孔可适配不同握持高度的使用需求，用户可根据自身坐姿与操控习惯调整手柄的伸出长度与初始角度，匹配不同车型的手刹布局设定。材质选用上兼顾3D打印制作的可行性与实际使用强度，外壳与主手柄部分可采用PLA或PETG材质打印，手指握持区域与弹性复位部件采用邵氏硬度95A的TPU材质制作，兼顾握持摩擦力与复位弹性需求，杠杆臂采用6061铝合金加工，也可根据自身加工条件替换为同等强度的其他材质，保证反复扳动过程中的结构刚性，避免长期使用出现形变影响操控精度。弹性复位结构的设计摒弃了传统金属弹簧方案，通过TPU材质的弹性结构提供复位力，打印时填充率控制在6%-8%的均匀填充即可获得合适的弹性阻尼，不建议使用自适应填充模式，避免填充密度不均导致的复位力度偏差，外壳部分仅需2层外壳壁厚即可满足强度要求，兼顾打印效率与结构重量。实际使用过程中，压敏电阻安装在杠杆臂与基座的接触位置，扳动手柄时杠杆臂挤压压敏电阻，根据按压力度的变化输出对应电信号，模拟不同力度下手制动的制动力输出特性，相比传统电位器式结构，压敏方案的结构更简单，不存在电位器磨损导致的信号漂移问题，长期使用的稳定性更优，整体结构的安装边界紧凑，不会占用模拟驾驶舱过多的腿部空间，扳动行程与真实车手刹的行程比例接近1:1，可还原真实驾驶时的手刹操控手感，也可根据需求调整杠杆臂的力臂长度，适配不同力度偏好的操控需求。
