12针SMH250-SMW250连接器组件结构

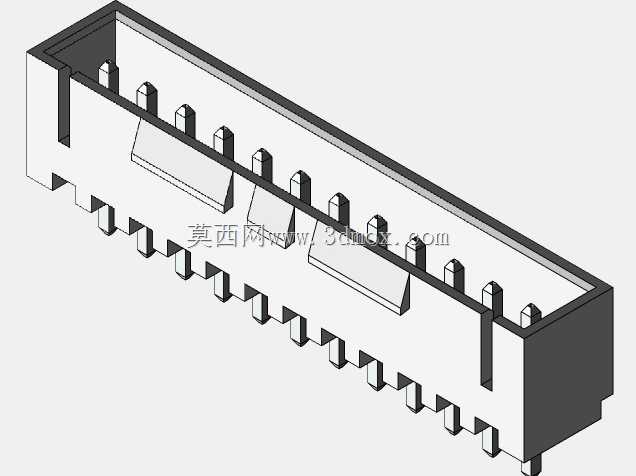

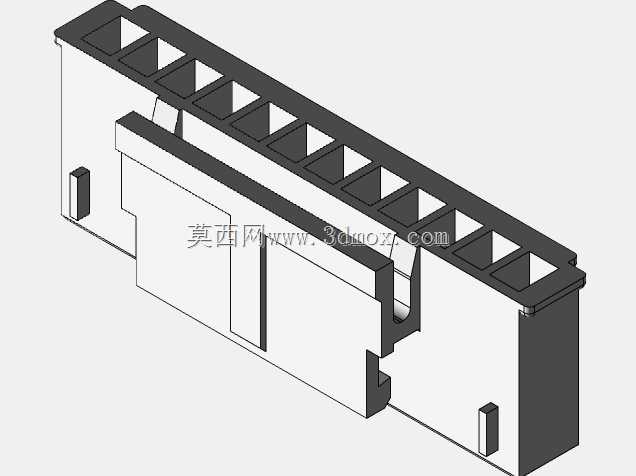

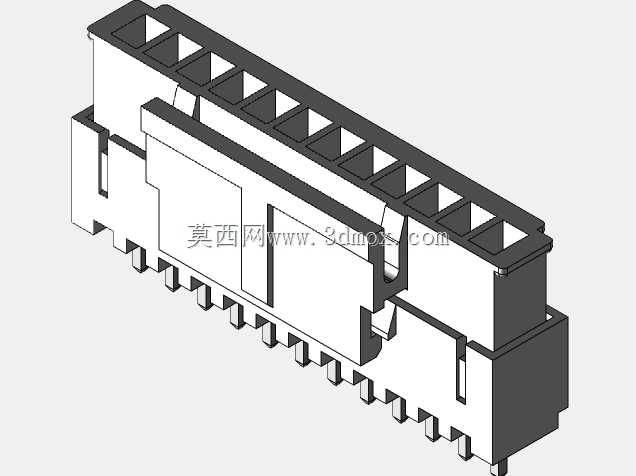

这款12针规格的连接器组件，在工业控制板卡、小型伺服驱动模块、嵌入式工控设备的内部线束连接场景中应用十分普遍，主要承担板端与线端的信号传输、小功率供电通路对接功能，能在设备内部有限的装配空间里完成多线路的快速插接，避免单根导线逐一焊接带来的装配效率低、错接风险高的问题。从结构设计来看，该组件采用公母对插的卡扣式锁紧结构，插接到位后侧边的弹性卡舌会自动卡入对位槽，设备运行过程中遇到常规的振动、拉扯工况也不会出现松脱断连的情况，不需要额外增加固定扎带或者点胶加固工序，能有效缩减产线装配的工时。整个连接器的外形采用窄长式布局，针脚沿长度方向等距排布，相邻针脚的间距符合2.5mm间距的通用接插件标准，能匹配市面上常规的2.5mm间距压线端子，不需要定制特殊规格的压接配件，选型替换的兼容性较强。安装边界方面，板端部分的插针长度经过适配设计，穿过PCB板后的焊接余量控制在1.2mm-1.5mm区间，既能够保证波峰焊或者手工焊接时焊锡充分浸润针脚，形成可靠的焊接焊点，又不会因为针脚过长突出PCB背面，干涉板后其他元器件的装配或者造成与金属壳体的短路风险。线端部分的外壳做了防呆倒角设计，插接时只有对位方向正确才能顺利插入，能从根源上避免装配工人反插导致的针脚弯折、线路接反问题，外壳上的导向滑槽在插接过程中能提供顺滑的导入感，对位偏移量在1mm以内时都能顺着滑槽自动滑入正确位置，降低盲插操作的难度。外壳的壁厚设计兼顾了结构强度与注塑成型的工艺性，壁厚均匀控制在1.2mm左右，既不会因为壁厚过薄导致插拔过程中外壳开裂，也不会因为壁厚过厚造成注塑成型时出现缩痕、翘曲变形，影响装配精度。针脚的材质选用常规的磷青铜镀锡方案，接触电阻低，耐插拔次数能满足工业设备常规的维护拆装需求，多次插拔后也不会出现接触不良、信号传输中断的问题。在实际设备选型中，这类连接器常被用在IO信号转接板、小型传感器集线模块、步进电机驱动端的信号接线位置，相比螺丝固定式的接线端子，插接效率能提升60%以上，后期设备维护时拆卸线束也更加便捷，不需要逐一松开螺丝就能完成整个线束组的拆卸与回装。
