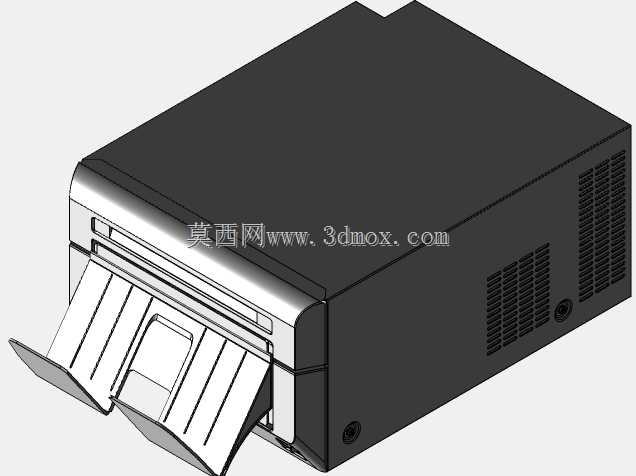

桌面型公民CX-02照片打印设备结构

这款照片打印设备的三维结构，主要面向证件照快印点、小型图文门店、政务服务自助终端集成、桌面办公场景的相片输出需求搭建，日常可承载6寸以内规格的彩色相片、证件照快速打印作业，适配相纸介质的连续输出工况。从结构设计逻辑来看，整机采用方正紧凑的台式布局，壳体做了圆弧过渡的切角处理，避免桌面摆放时的锐角磕碰，机身前部设置分层式出纸托盘，托盘自带多道导向筋条，打印完成的相片输出时可顺着筋条滑落堆叠，不会出现卡纸、相片偏移掉落的问题，托盘的翻折结构在设备闲置时可收合，减少桌面占用空间。机身侧面预留了阵列式通风散热栅格，栅格开孔方向顺着内部风道走向设置，可在设备连续打印作业时，将内部打印头、主控板产生的热量快速导出，避免长时间高温运行导致的打印偏色、元器件老化加速问题，栅格内侧预留了防尘网的安装卡槽，后期维护时可直接抽出防尘网清理积尘，无需拆解整机外壳。设备的进纸结构隐藏在机身前部出纸口上方的仓体内，仓门采用按压式弹开结构，更换相纸时无需大幅抬起机身，单手即可完成介质装填操作，仓内设置了可调式挡纸卡位，可根据不同尺寸的相纸规格调整卡位间距，避免进纸过程中出现相纸歪斜、走纸偏移的问题。从安装边界来看，整机的长宽高尺寸适配常规桌面置物空间，底部预留了四个防滑橡胶垫的安装位，放置在光滑桌面时可避免设备运行振动产生的位移，机身背部预留了电源接口、数据传输接口的安装位，接口位置做了内凹处理，插接数据线和电源线时不会出现线材弯折过度的问题，同时背部还预留了壁挂安装的螺丝孔位，可根据使用场景需求选择桌面放置或者壁挂安装两种方式。建模过程中对设备的内部安装空间做了预留，可适配常规热升华打印组件的安装尺寸，壳体的壁厚设置兼顾了结构强度和轻量化需求，既不会因为壁厚过薄导致壳体受力变形，也不会因为壁厚过大造成整机重量超标、材料成本浪费，各部件之间的连接卡扣位置、螺丝固定柱都做了对位设计，装配时可快速定位，减少组装环节的对位调整时间。
