veryPC H085无风扇迷你工业主机结构

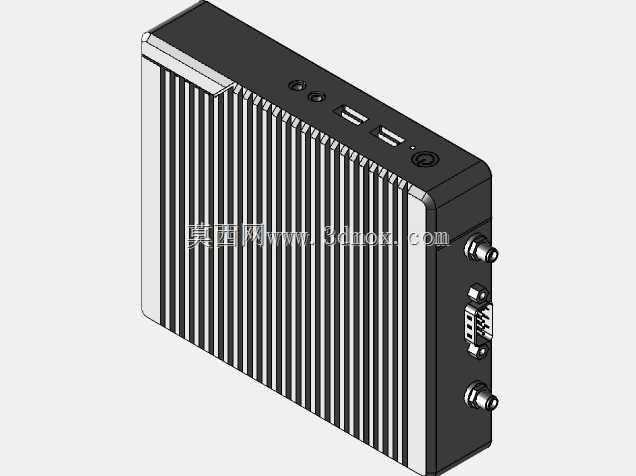

　　这款迷你主机的三维结构模型，核心面向工业现场嵌入式部署场景做的简化外形建模，省略了内部PCB、元器件等细节，重点还原了整机外部安装接口、散热壳体的尺寸边界，适合做设备集成时的布局干涉校验、机柜安装空间预留使用。从结构设计思路来看，整机采用全铝挤压鳍片壳体作为无风扇散热结构，壳体侧面的竖向散热鳍片直接与内部发热器件的导热路径连通，不需要额外加装散热风扇，就能满足低功耗工业平台的散热需求，这种设计能彻底规避风扇积灰、轴承磨损带来的故障点，适配粉尘较多、长时间连续运行的工业现场环境。整机的接口布局集中在机身单侧端面，从上到下依次排布了音频接口、USB数据接口、电源接口，下方预留了串口、视频输出接口的安装位，

　　集成时可以根据现场外设的接线方向调整主机安装朝向，避免线缆过度弯折影响连接可靠性。机身顶部预留了三个状态指示灯开孔与功能按键开孔，安装后可以直接观察设备运行状态，不需要额外外接状态显示模块。从安装边界来看，整机为长方体紧凑结构，鳍片壳体的边缘做了小倒角处理，没有突出的外置结构件，安装时可以采用壁挂、导轨卡装、机柜层板平放多种方式，鳍片之间的预留间隙需要保证至少5mm的通风空间，避免散热鳍片被相邻设备遮挡影响散热效率。原设备配套的外置天线结构没有纳入本次建模范围，主要是考虑到通用天线模型的复用性较高，集成设计时可以根据现场无线信号的覆盖需求，选配不同增益的天线模型直接装配到主机预留的天线接口位置即可，不需要重复建模。

　　这类迷你主机常被用作工业设备的边缘计算节点、产线数据采集终端、小型设备的控制主机，相比传统塔式工控机体积缩小70%以上，不需要占用大量机柜安装空间，全密封无风扇的结构也能适应车间内的油污、粉尘环境，减少日常维护的工作量。建模时严格按照实物的安装孔位、接口间距做尺寸还原，所有外部接口的凸台高度、接口内凹深度都和实物保持一致，集成设计时可以直接调用该模型做装配校验，不需要反复核对实物尺寸调整安装位置，能大幅缩短设备集成阶段的布局设计周期。壳体的鳍片厚度、鳍片间距也按照实际开模尺寸还原，做热仿真分析时可以直接导入该模型划分网格，评估不同安装环境下的壳体散热能力，为内部器件的热设计提供参考依据。
