便携式Wio无线终端设备结构设计

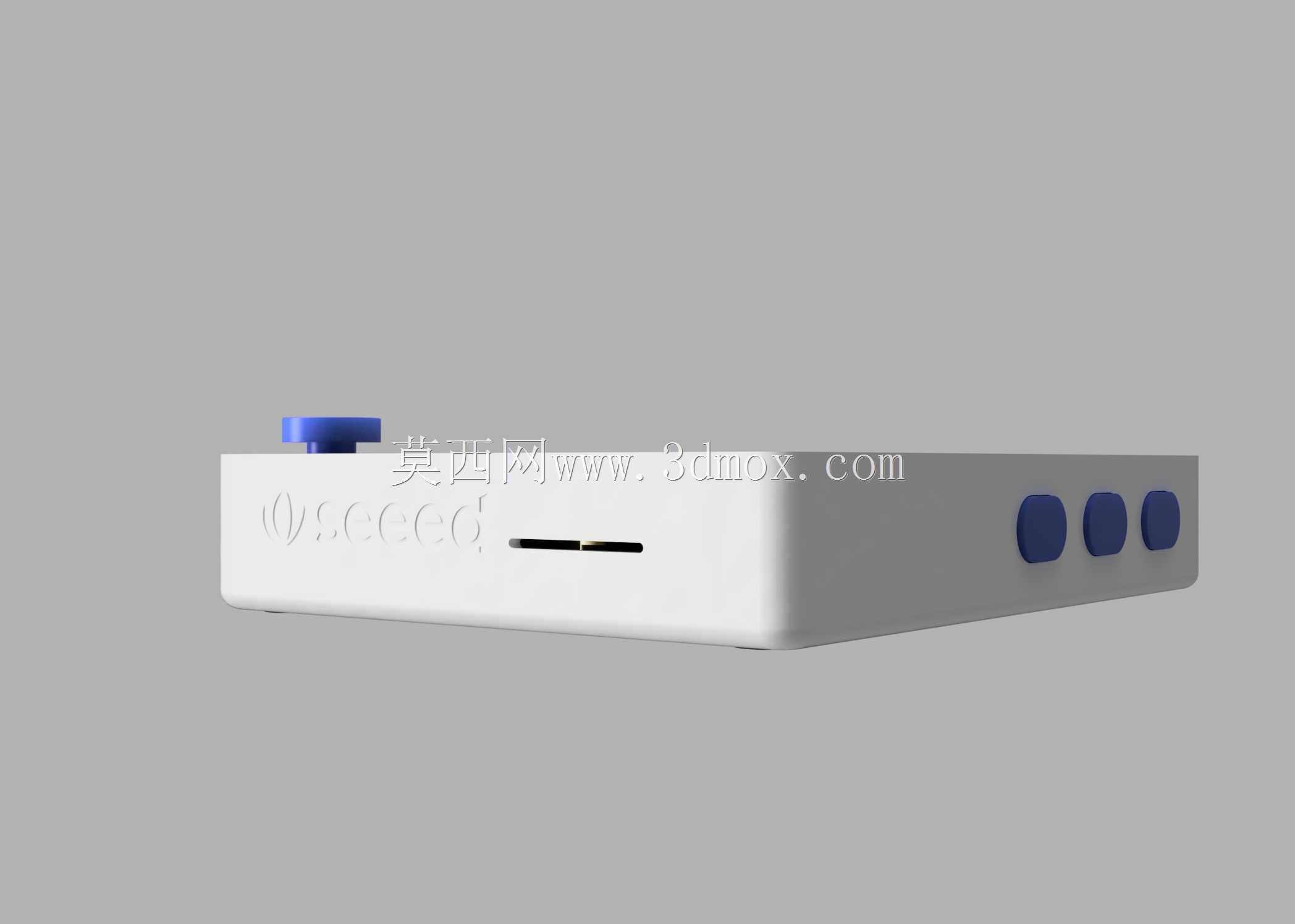

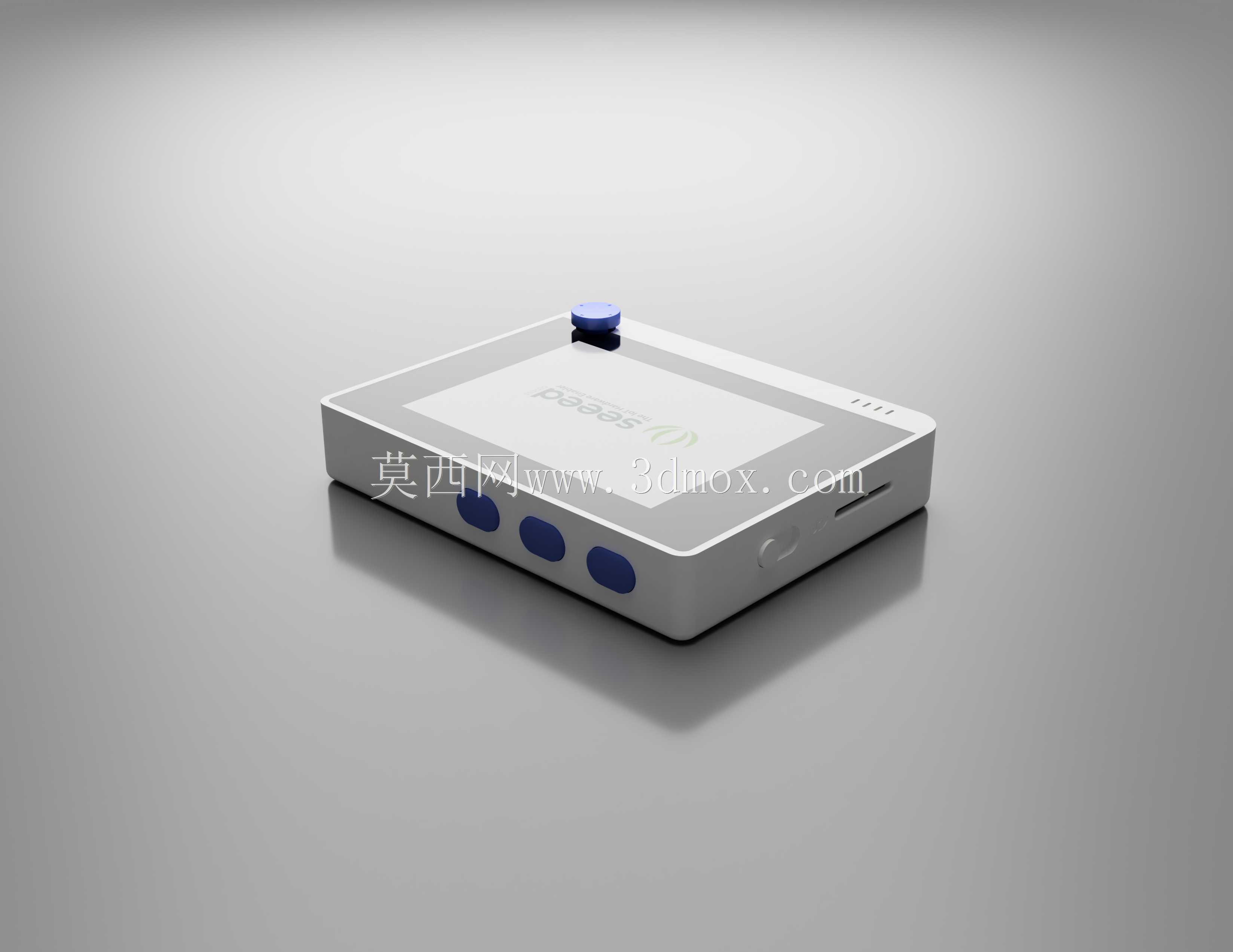

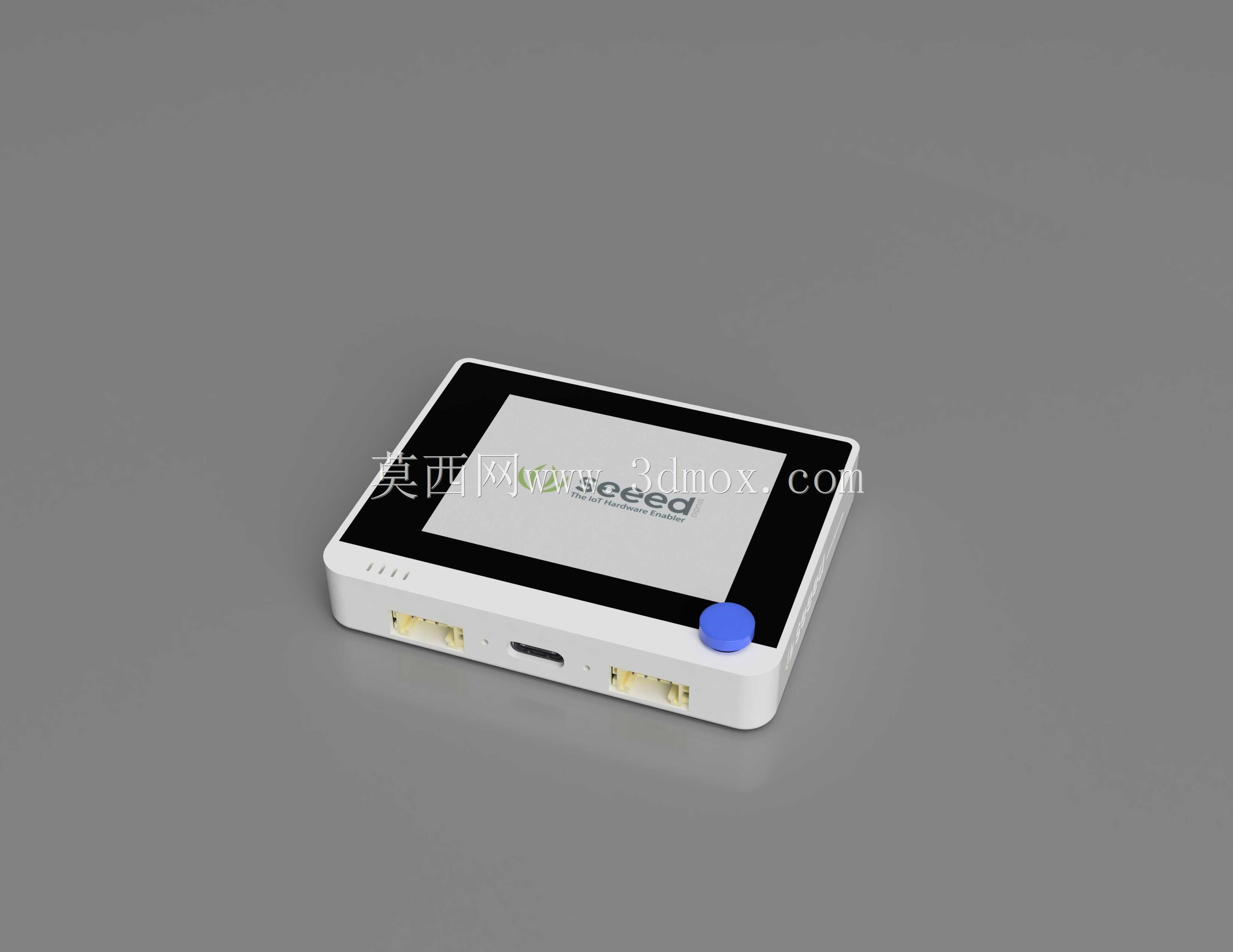

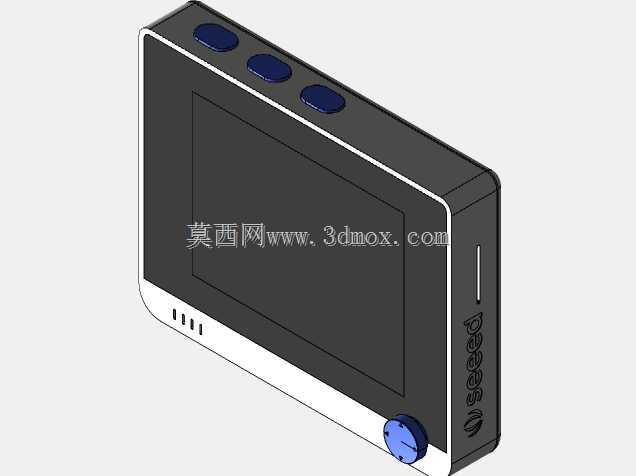

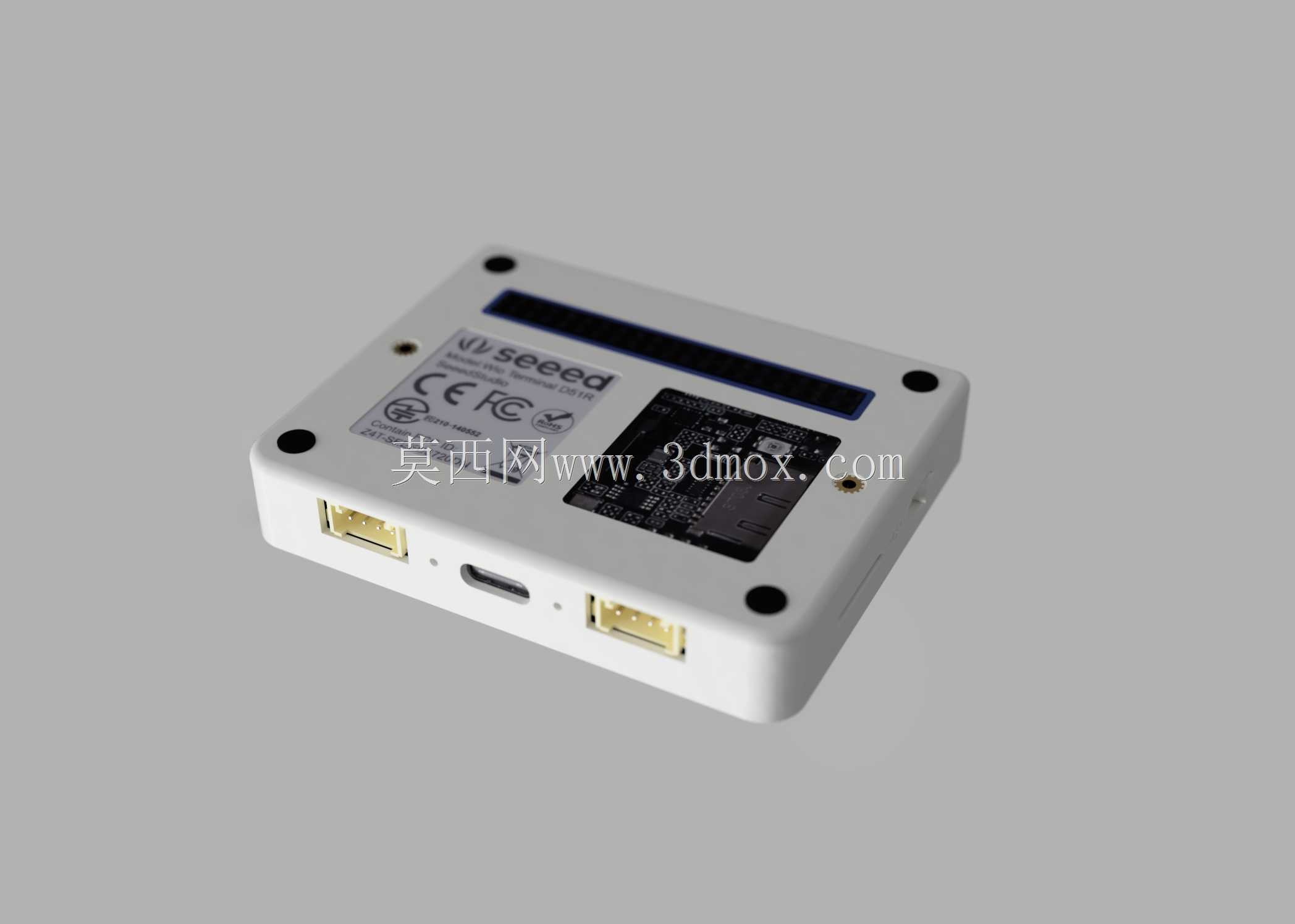

这款无线终端属于便携型嵌入式通讯交互硬件，在工业物联网现场数据采集、小型智能设备快速原型开发、创客项目硬件搭建场景中应用广泛，可作为边缘侧数据交互节点，完成传感器数据汇总、指令下发、设备状态可视化展示的核心功能，适配多类外接传感模块的快速接入需求。从结构设计层面看，整体采用方正薄型化壳体布局，壳体边缘做了小半径圆角过渡，既避免直角磕碰带来的使用损伤，也能在堆叠存放时减少壳体边缘的应力集中，适配桌面放置、小型设备舱内嵌等多类安装场景。壳体顶面预留了显示屏安装位，屏幕区域做了下沉式台阶设计，可直接贴合固定触控显示模组，台阶高度匹配常规薄型液晶屏的厚度，安装后屏幕表面与壳体顶面基本齐平，既减少积灰缝隙，也能避免屏幕边缘被外力磕碰损坏。顶面一角设置的凸起按键为功能操作键，按键周边做了环形凸台防护，防止设备平放时按键被误触，按键的按压行程控制在1.2mm左右，适配日常频繁点按的操作手感需求。壳体侧面排布了多组标准Grove连接接口，接口开孔位置做了定位凸筋，安装连接器时可直接卡入凸筋完成预定位，不需要额外治具辅助对位，能大幅提升组装效率；接口间距预留了足够的插拔操作空间，即使是带厚实护套的连接线也能顺利插拔，不会出现相邻接口干涉的问题。另一侧预留的卡槽可适配存储扩展卡或通讯模块卡，卡槽开口做了防尘塞适配槽位，可配套软胶防尘塞阻挡现场粉尘进入设备内部。壳体底部做了浅槽式防滑脚垫安装位，四个脚垫位置对称分布，放置在光滑金属台面时不会出现滑动偏移，同时脚垫将壳体底部抬升1mm左右，既可以避免底部直接与台面摩擦刮花，也能给底部预留散热间隙，让设备长时间运行时的热量可以通过底部缝隙自然散出。设计过程中对所有接口的安装边界做了公差校核，连接器与壳体开孔的单边间隙控制在0.15mm，既保证组装顺畅，也不会出现缝隙过大影响外观的问题；内部筋位布局兼顾了PCB板的固定与壳体结构强度，筋位厚度均匀控制在1.2mm，避免注塑成型时出现缩痕影响外观质量。顶部的按键做了防呆设计，按键柱与内部轻触开关的对位偏差控制在0.2mm以内，不会出现按压卡滞的问题。
