Probest PSS-800总悬浮固体检测传感器结构

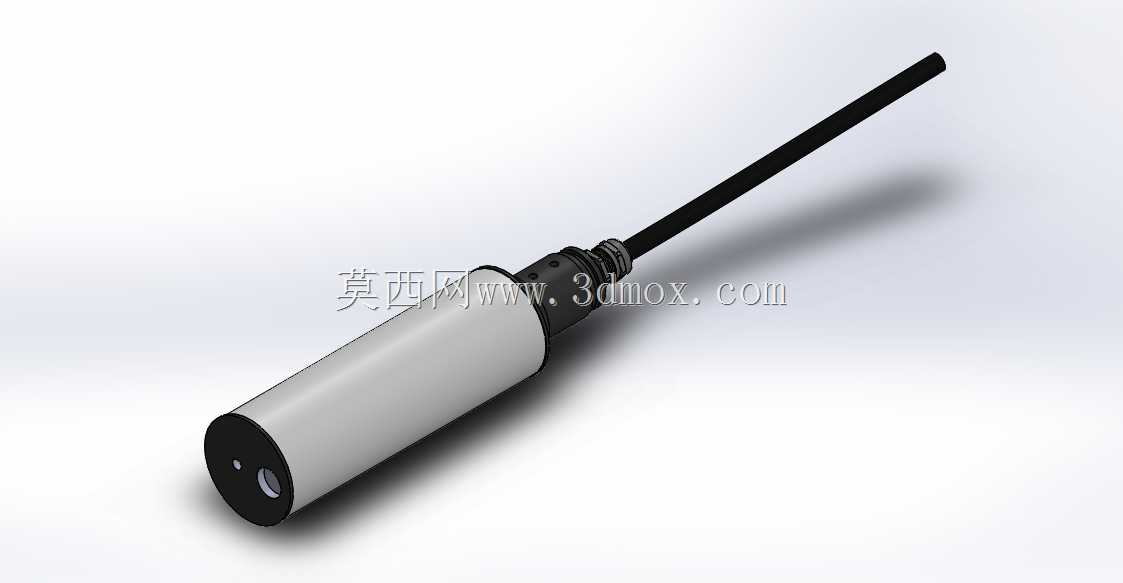

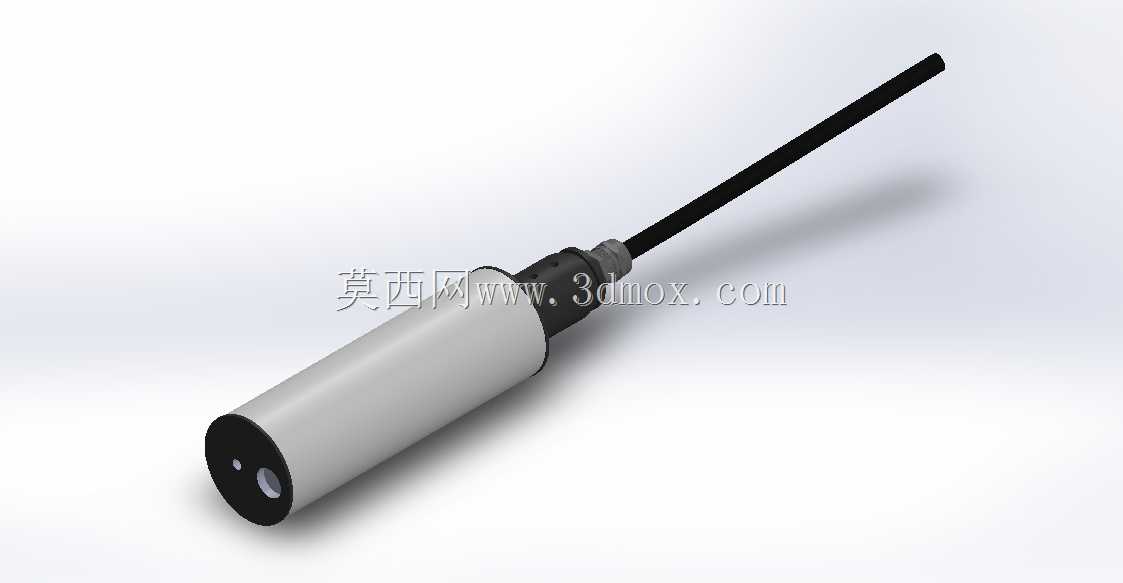

这款总悬浮固体检测探头的结构设计，完全围绕水质在线监测的实际工况展开，做过污水处理厂、地表水监测站设备集成的工程师都清楚，这类浸没式安装的传感部件，首先要解决的是长期泡在水里的密封可靠性，还有线缆引出部位的防拉扯、防渗漏问题。从模型结构能看到，探头主体采用圆柱式舱体设计，主体舱段为光滑圆柱面，直径适配常规的浸没式安装支架卡扣，不管是装在生化池的固定支架上，还是浮标式监测站的安装孔位，都能直接匹配通用的安装固定件，不需要额外定制转接结构。探头前端是光学检测窗口，做了内凹式的结构设计，能减少水体中漂浮的杂物、纤维直接剐蹭光学镜片的概率，日常维护的时候只需要用软布擦拭窗口表面就能恢复检测精度，不需要拆解探头主体。后端的线缆引出部位做了多级阶梯式的密封结构，线缆和舱体衔接处有橡胶应力缓冲段，能抵消水流冲击带来的线缆晃动拉扯力，避免密封部位因为长期受力出现渗漏，损坏内部的光学检测元件和信号处理电路。实际应用场景里，这类探头主要用在污水处理工艺的曝气池、二沉池出水端，还有地表水断面监测、自来水厂沉淀池的水质监测环节，实时反馈水体里的总悬浮固体浓度，给工艺调整、水质达标判定提供连续的监测数据。设计的时候没有做多余的异形凸起结构，整个外轮廓尽量保持光滑圆柱形态，一方面是减少水中杂物缠绕挂附的概率，另一方面也能降低水流冲击对探头安装稳定性的影响，哪怕是在流速较快的明渠里安装，光滑圆柱面受到的水流冲击力比带棱角的结构小很多，能减少安装支架的承重负荷。探头的长度尺寸也做了适配性设计，主体舱段的长度足够容纳光学检测组件、信号处理电路板还有温度补偿元件，不会因为内部元件堆叠导致舱体直径过大，同时伸出的线缆长度预留了足够的接线冗余，不管是就近接现场的采集终端，还是引线到岸上的监测机柜，都能适配常规的布线距离。从建模细节能看到，各个衔接部位都做了密封槽的结构预留，安装的时候可以放置O型密封圈，配合端面压紧的结构实现IP68级的防水要求，完全满足长期水下浸没使用的密封需求。探头尾部的线缆采用黑色耐水耐腐蚀的护套材质，能适应污水里的弱酸碱腐蚀环境，不会因为长期浸泡出现护套开裂、线芯外露的问题。
