6mm外径管用男性快速连接软管倒钩接头

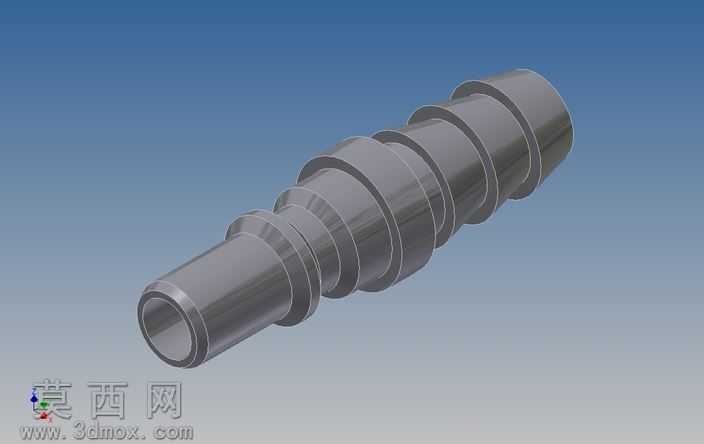

本模型为适配6毫米外径管材的男性快速连接软管倒钩接头，采用Autodesk Inventor完成全参数化三维建模，建模过程严格遵循气动液压快接接头的行业设计规范，从接头的插接端、密封槽段、倒钩段三个核心功能段依次展开特征构建。首先通过旋转凸台特征生成接头的基体轮廓，精准控制各段的外径尺寸与轴向长度，其中插接端严格匹配标准快速接头的对接公差，保证与对应母头插接时的同轴度与配合间隙；密封槽段预留了标准O型圈的安装位，槽宽、槽深与槽底圆角均按照密封件安装要求设计，避免密封件装配时出现切边、挤压变形的问题。倒钩段采用多道环形凸棱结构，每道凸棱的导向角、倒扣角度都经过参数化调整，导向角采用15度斜角方便软管顺利套入，倒扣角采用45度直角结构保证软管套接后受轴向拉力时不会松脱，凸棱之间的退刀槽深度合理，既保证倒钩的卡紧力，又不会在软管装配时割伤软管内壁。建模完成后对模型进行了圆角过渡处理，所有锐边均添加了R0.2-R0.5的工艺圆角，还原五金机加工件的真实工艺特征，避免应力集中问题。材质渲染阶段采用金属哑光钢材材质，调整材质的粗糙度、金属度参数，模拟经过镀锌防锈处理的五金接头表面质感，搭配渐变蓝色背景完成产品级渲染，清晰展现接头各段的结构层次与表面细节。设计过程中充分考虑了接头的实际使用场景，适配真空、压缩空气、低压油路等多种流体输送场景，整体结构紧凑，流道内壁光滑无凸起，可有效降低流体通过时的阻力，倒钩结构无需额外卡箍即可实现软管的可靠固定，兼顾装配效率与连接稳定性，模型同时提供STEP通用交换格式，可直接导入各类三维软件进行装配验证、管路布局设计，也可用于产品选型展示、加工工艺参考。
