120mm规格机箱散热风扇格栅防护结构

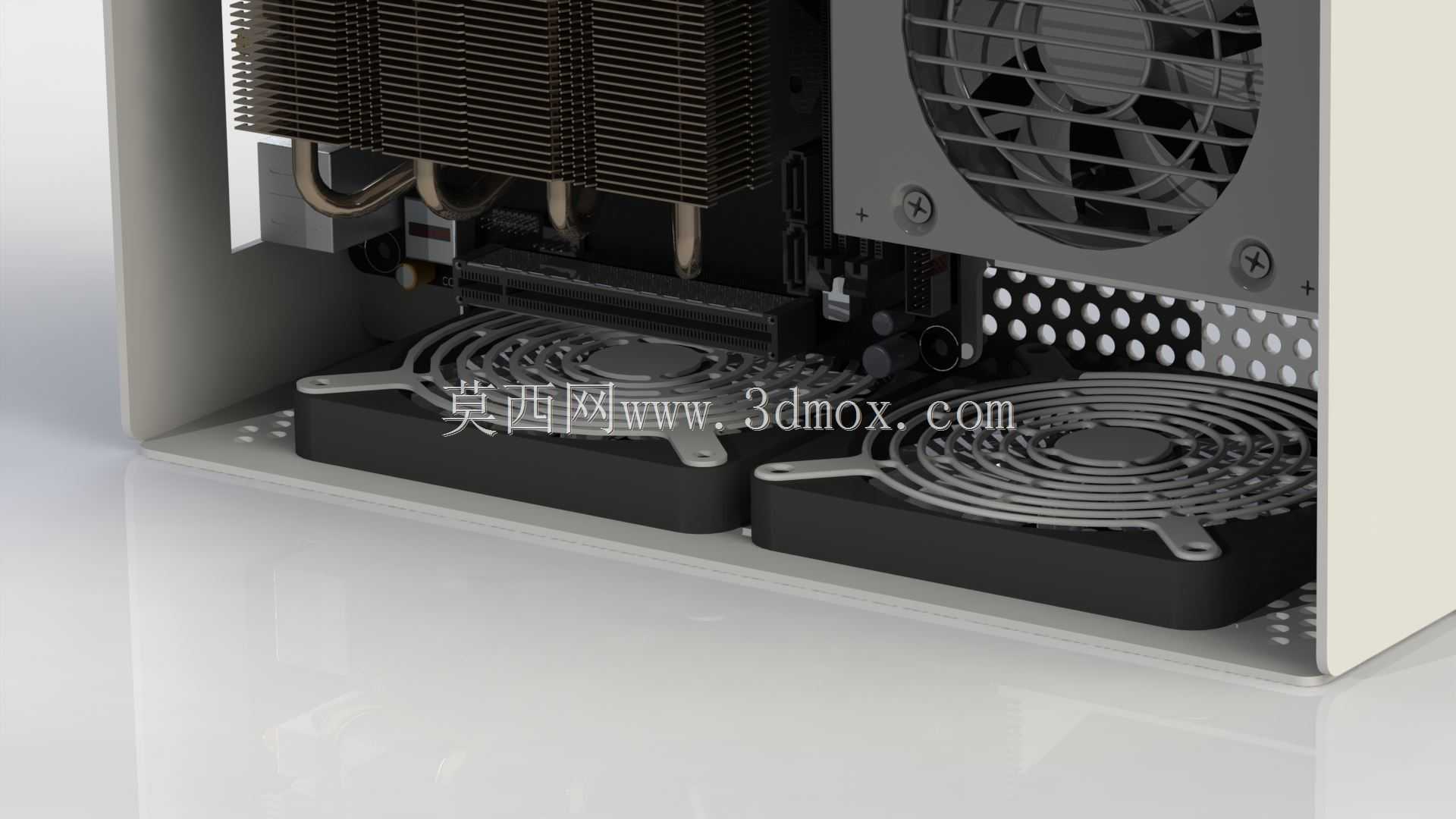

这类120mm规格的风扇格栅，是PC机箱、工业控制柜、小型嵌入式计算设备散热系统里的常用配套部件，核心作用是在保障通风散热效率的前提下，阻隔异物触碰高速运转的风扇扇叶，避免扇叶损坏、线缆卷入或者人员误触带来的安全隐患。从实际装机场景来看，这类格栅的安装边界完全匹配标准120mm轴流散热风扇的孔位布局，四个安装支脚的孔距严格对应风扇本体的固定孔位公差，不需要额外调整安装位，既可以直接固定在风扇的进风侧，也可以根据机箱风道设计需求安装在出风侧，适配常规ATX、MATX甚至ITX机箱的散热位安装要求，也能兼容小型激光切割设备、桌面级3D打印设备的散热风口防护需求。设计过程中首先要平衡通风率与结构强度的矛盾，格栅的筋条采用等距环形放射布局，筋条宽度控制在不遮挡过多通风面积的区间，既保证足够的空气流通截面积，不会因为格栅的存在大幅提升风阻、降低风扇的实际散热效能，同时筋条的排布密度也能有效阻挡直径5mm以上的异物进入扇叶区域，避免日常使用中螺丝、线材碎屑等杂物被吸入风扇造成卡滞。考虑到不同加工场景的适配性，这款格栅的结构同时兼容激光切割加工与3D打印加工两种工艺：如果采用金属板材激光切割加工，可以直接选用1.2-2mm厚度的冷轧钢板或者铝合金板材，切割完成后做边角去毛刺、表面喷塑或者阳极氧化处理，就能获得强度较高的金属防护格栅，适合工业设备、高负载工作站这类对结构强度要求较高的使用场景；如果采用3D打印加工，可以选用PLA、PETG等常规打印耗材，打印层厚设置在0.2mm即可获得足够的结构精度，适合个人DIY装机、小型原型设备快速验证的场景，不需要开模就能快速制作出适配的防护部件。安装支脚的位置做了下沉式的避让设计，固定螺丝锁紧后螺丝头不会突出格栅表面，避免影响机箱侧板的安装闭合，也不会在安装过程中刮擦周边的线材或者板卡部件。格栅的整体厚度控制在3mm以内，不会额外占用过多的机箱内部空间，对于内部空间紧凑的ITX小机箱来说，不会和内存、显卡供电线、CPU散热塔等部件产生安装干涉。在风道适配方面，格栅的环形筋条走向顺着风扇的旋转气流方向做了微小的弧度优化，相比直条式的格栅结构，能够一定程度上降低气流穿过格栅时产生的风切噪音，提升设备运行时的静音表现，这对于家用PC、静音工作站这类对噪音控制有要求的使用场景来说，是很实用的细节设计。日常使用中这类格栅也便于清洁维护，平整的表面结构可以直接用毛刷或者除尘气罐清理积攒的灰尘，不需要拆卸整个风扇就能完成散热进风口的除尘作业，长期使用也不会因为积灰过多影响通风效率。
