红蓝双色贴片LED封装结构设计

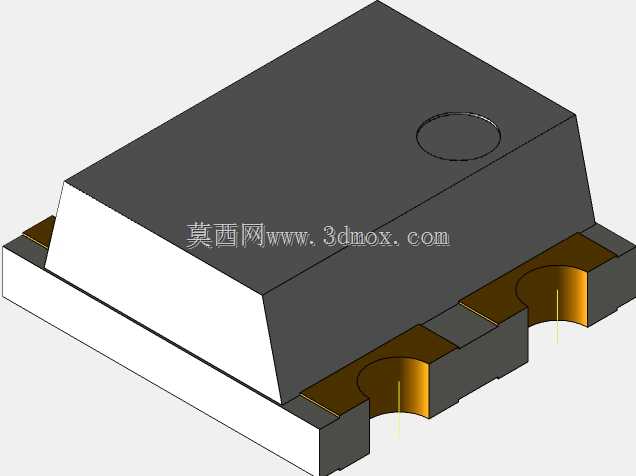

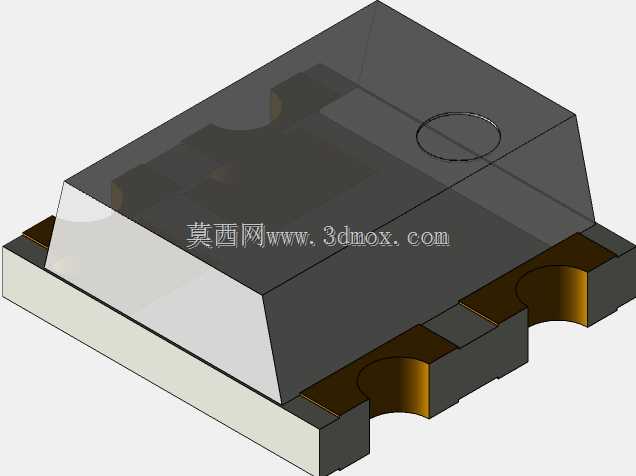

这款双色贴片发光元件的三维结构，完全围绕表面贴装生产线的量产工艺要求搭建，在消费电子、小型工控指示、便携穿戴设备的状态提示场景中适配性极强。做结构设计时最先敲定的是安装边界约束，整体长宽控制在1.6mm、厚度0.65mm，刚好适配0603封装的通用焊盘布局，不用额外调整PCB封装库就能直接替换同尺寸单色灯珠，能大幅缩短硬件改版的迭代周期。元件底部的电极引脚做了半圆弧内凹设计，回流焊过程中焊锡能顺着弧面均匀铺展，不会出现立碑、偏移这类SMT常见焊接缺陷，引脚的伸出长度严格控制在焊盘可焊接范围的0.2mm余量内，避免焊锡溢出导致相邻线路短路。封装主体采用半透明黑色环氧树脂塑封结构，这种外壳材质一方面可以遮挡内部支架、键合金线的杂散光溢出，让红蓝两色的出光边界更清晰，不会出现混色发虚的问题；另一方面半透明的材质特性也能让AOI光学检测设备顺利识别内部芯片的键合状态，在量产贴片后的检测环节不用额外调整检测光源参数。内部的两颗发光芯片分别对应红、蓝两色发光需求，支架的绝缘隔断结构做了0.15mm的壁厚设计，既保证两个电极之间的绝缘耐压满足常规低压电子设备的安规要求，也不会因为隔断过厚挤占芯片固晶的空间。建模过程中特意把塑封体的顶面做了微小的弧度处理，不是完全的平面结构，这个细节能让光线出射时形成均匀的漫反射效果，在近距离指示场景下不会出现刺眼的亮斑，人眼观测的舒适度更好。考虑到贴片过程中吸嘴取料的需求，塑封体顶面的平面度公差控制在0.02mm以内，没有凸起的结构特征，能适配通用SMT吸嘴的取料动作，不会出现吸料偏斜、掉料的问题。元件的整体高度严格控制在0.65mm，刚好满足超薄便携设备的内部堆叠要求，在厚度受限的智能手环、超薄充电宝、小型工控面板这类产品中，不会因为元件高度过高顶起外壳，给结构堆叠留出足够的安全余量。
