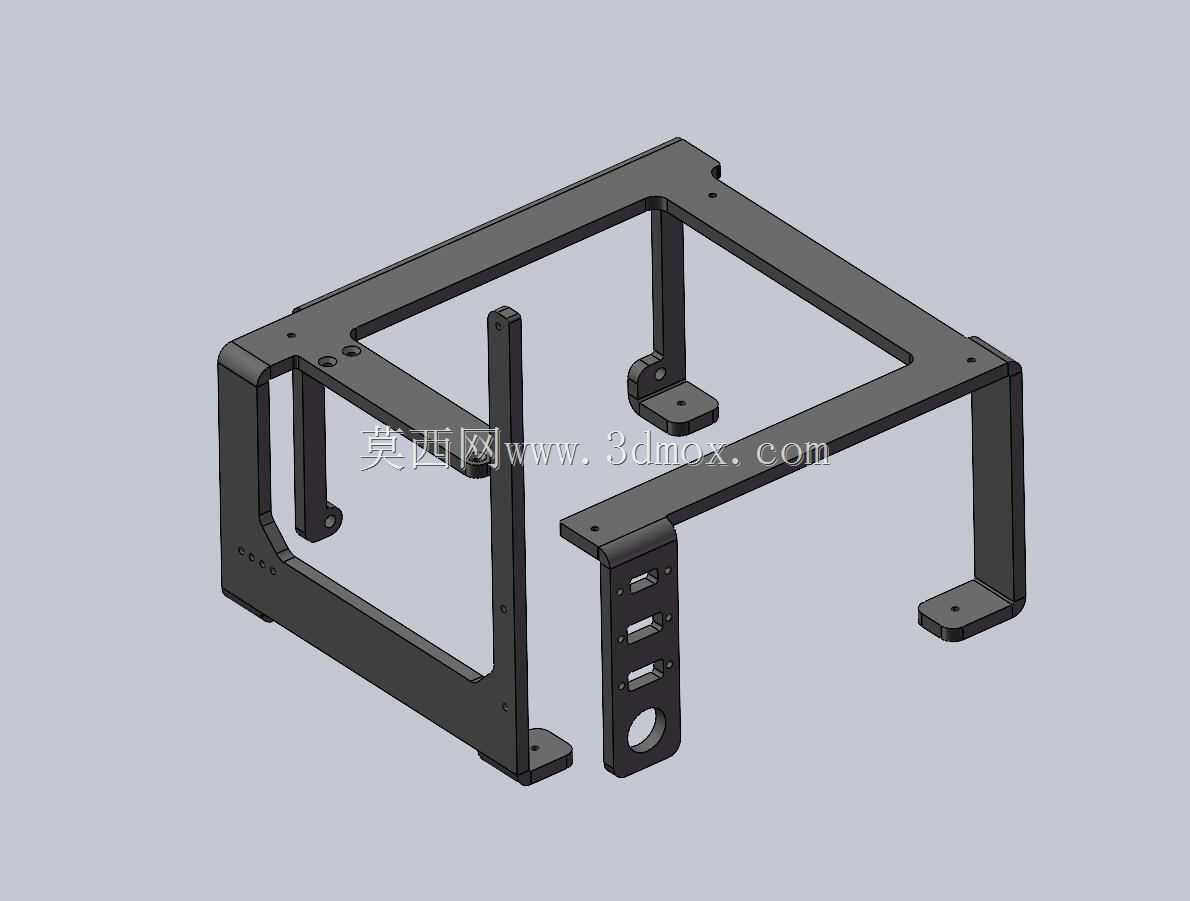

开放式ITX机箱金属支撑安装框架结构

这款开放式ITX机箱支撑框架，主要面向紧凑型桌面DIY装机、迷你主机改装、硬件展示测试场景使用，区别于传统封闭机箱的钣金围合结构，采用裸露式框架设计，核心作用是为ITX规格主板、对应尺寸的电源、存储设备提供稳定的安装承载，同时最大化提升硬件散热效率，方便硬件快速拆装调试，适合硬件发烧友做开放式测试平台、桌面展示型主机使用。从结构设计思路来看，框架整体采用弯折成型的金属板材拼接，所有支撑腿底部预留了平整的安装固定面，可通过螺丝直接固定在桌面或者定制底座上，避免整机放置时出现滑移、晃动的问题。框架的主板安装侧预留了对应ITX主板的标准孔位，安装时无需额外打孔适配，可直接将主板锁附在框架的安装平面上；前置侧的支架预留了多组长条安装孔与圆形走线孔，既可以固定开关、USB扩展接口等前置面板组件，也能方便供电线、信号线穿过整理，避免机箱内部走线杂乱影响风道。在安装边界的设计上，框架整体轮廓严格匹配ITX主板的尺寸规范，横向与纵向的支撑梁间距经过校准，不会出现主板安装后与支撑梁干涉、接口被遮挡的问题，支撑腿的高度预留了足够的底部空间，方便安装下压式风冷散热器，同时不会让底部的接线空间过于局促。框架的侧边支撑采用L型弯折结构，在尽可能减少材料使用、降低整体重量的同时，保证了框架整体的结构刚性，即使安装较重的全铜散热器、大容量电源，也不会出现框架变形、主板受力弯曲的问题。不同于量产封闭机箱的冗余结构设计，这款框架去掉了所有非必要的围板、装饰件，所有结构都服务于硬件安装固定与走线需求，安装时可以从任意方向操作螺丝锁附，不需要在狭窄的机箱空间内盲操作，对于经常更换硬件的测试场景来说，拆装效率比传统封闭机箱提升数倍。框架的边角位置都做了钝化处理，没有尖锐的裁切毛边，安装硬件时不会划伤线材或者手部，各个安装孔位都做了沉头设计，螺丝锁附后表面平整，不会出现螺丝凸起影响硬件放置的问题。
