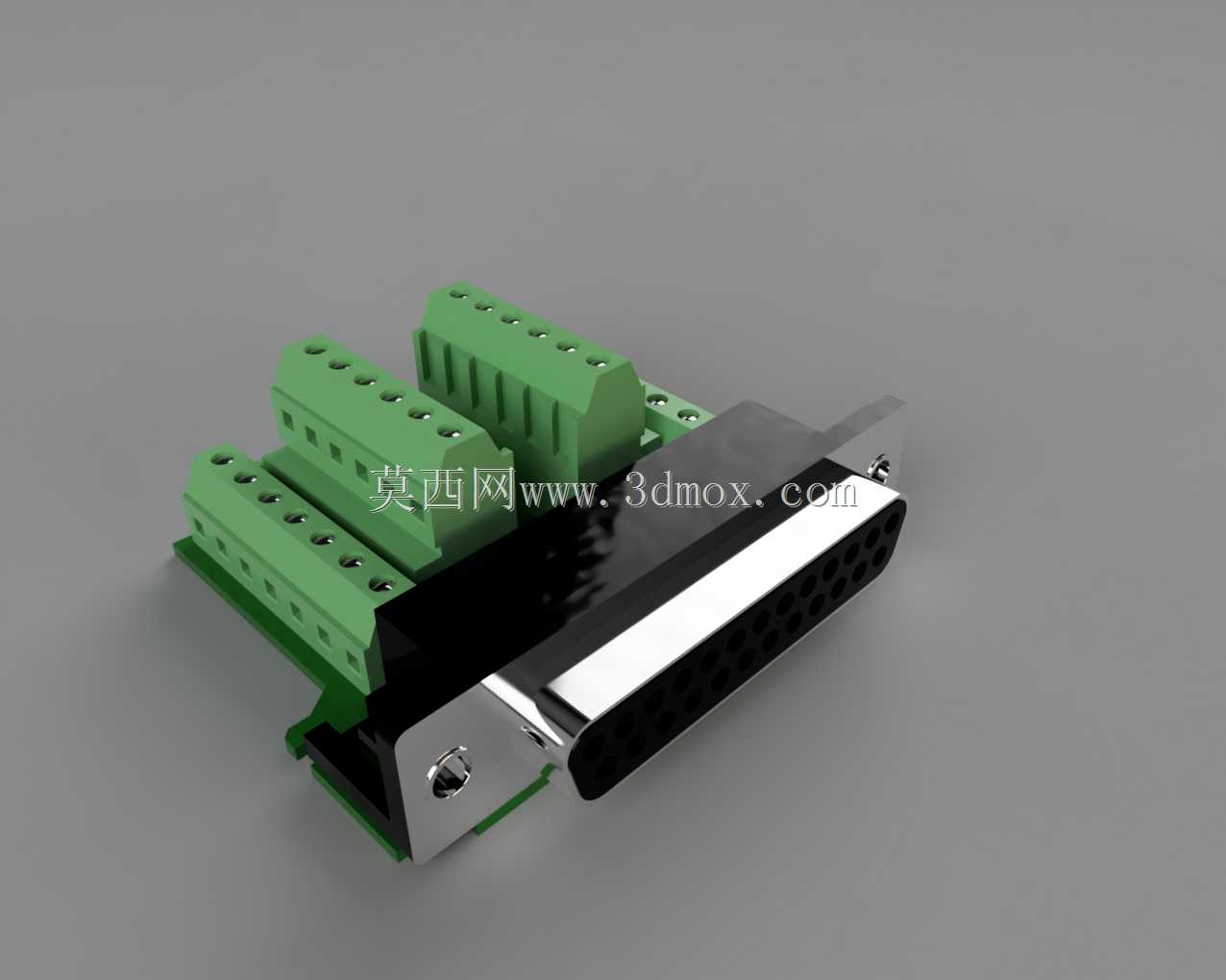

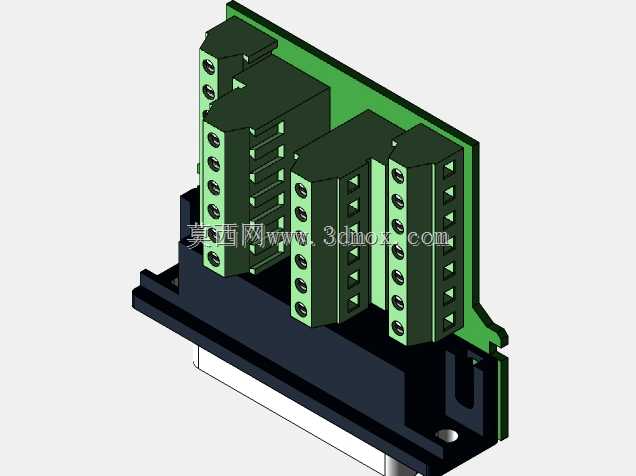

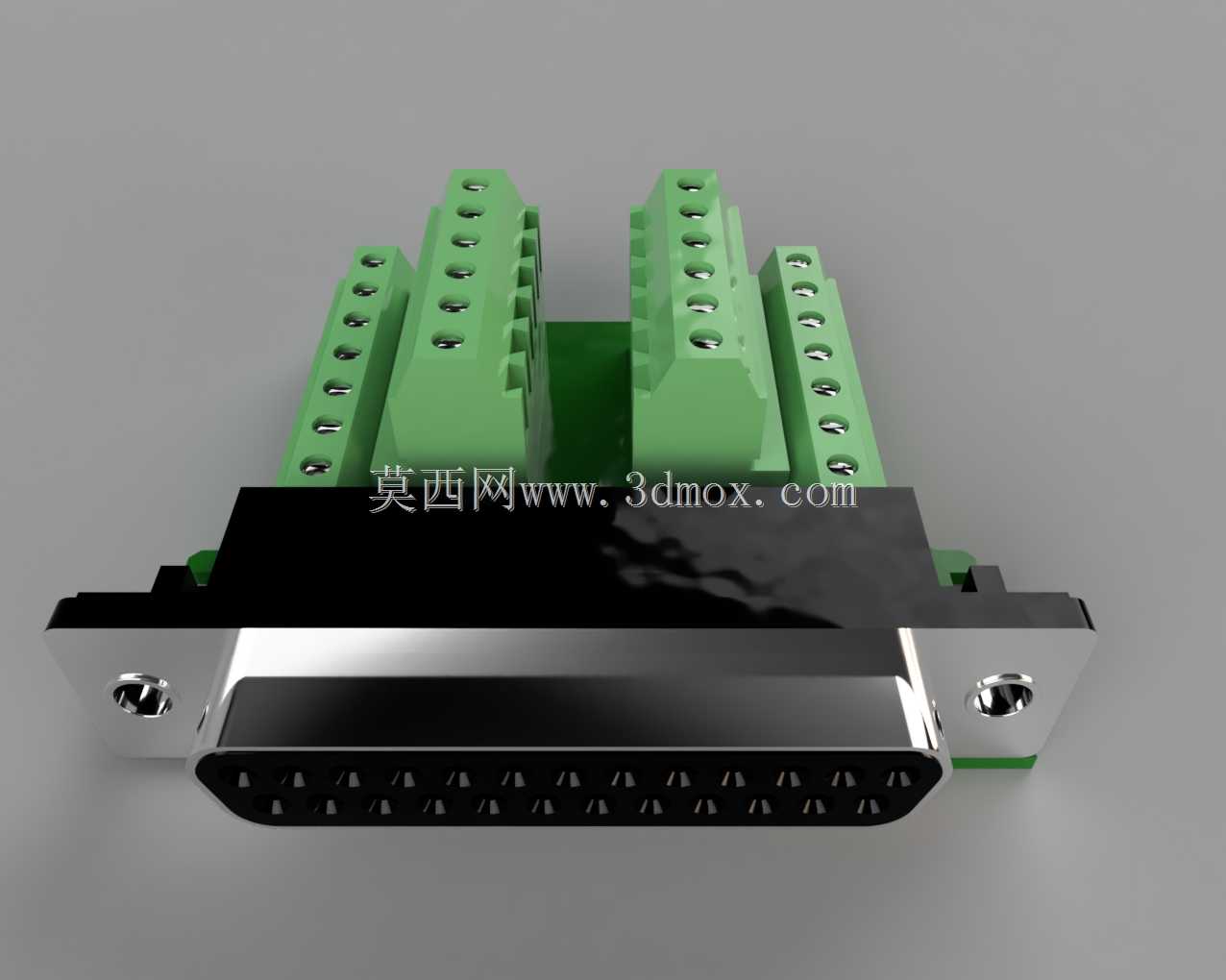

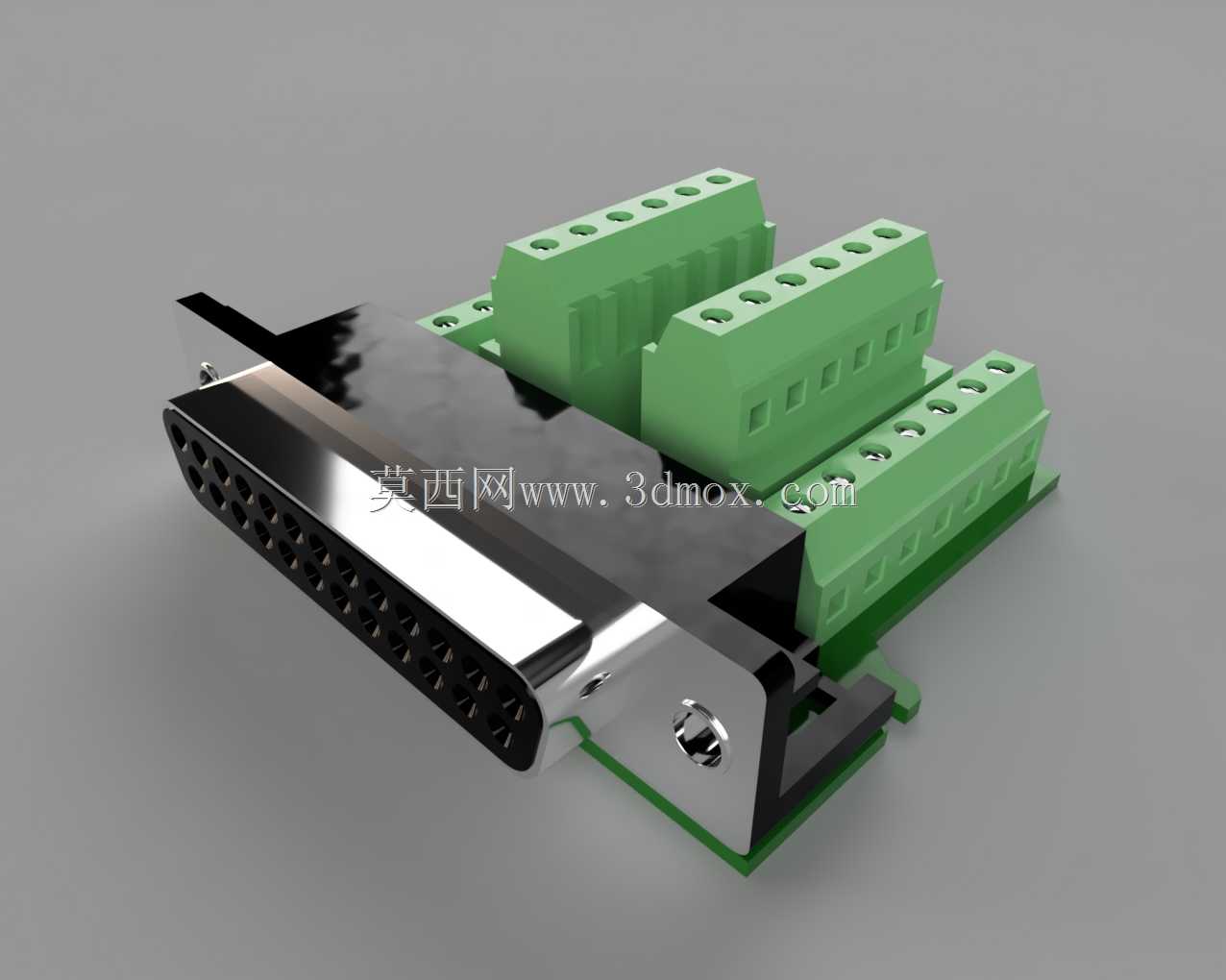

免焊式DB25转接线端子连接器结构

这款免焊式DB25转接线端子结构，在工业控制、测试设备、老旧串口设备改造场景中应用十分广泛，很多做设备运维、小型测控装置搭建的工程师都接触过同类部件，它解决了传统DB25接头焊接效率低、返修难度大、对操作人员焊接技能要求高的痛点。从实际使用场景来看，这类转接件常被用在工控IO信号转接、老式并口设备的信号引出、实验室测试台的信号快速接线环节，不需要准备电烙铁、焊锡丝、助焊剂等工具，现场接线只需要一把小号十字螺丝刀就能完成所有线缆的压接固定，对于需要频繁改接线的测试场景来说，能大幅缩短接线调整的时间。从功能特性上看，它一端是标准的DB25孔式接头，适配常规的DB25针式公座，接头部分带金属屏蔽外壳，能减少外部电磁干扰对弱信号传输的影响，固定端带标准的螺丝锁付结构，和对接端插接完成后可以拧上固定螺丝，避免设备运行过程中受振动影响出现接头松脱、信号中断的问题。另一端是三层排列的螺钉式接线端子排，每个端子对应DB25接头的一个针脚，端子上带清晰的序号标识，接线时可以对照针脚定义逐一压接，不会出现线序错接的问题，端子的压线结构适配0.2-2.5平方毫米的多股或单股铜芯线，能覆盖绝大多数低压控制信号、小功率供电回路的接线需求。设计层面，这款转接件做了分层的端子排布，三层端子之间预留了足够的操作空间，拧螺丝的时候不会被上层端子挡住螺丝刀的操作角度，PCB基板部分做了等长的走线设计，对于并行信号传输来说，能减少不同针脚之间的信号延迟差，避免高速并行传输时出现数据错帧的问题。安装边界上，它的整体宽度和标准DB25接头的安装法兰宽度一致，不需要额外扩大设备面板的开孔尺寸，替换原有焊接式DB25接头时可以直接适配原有安装位，整体厚度控制在合理范围，安装在设备面板内侧时不会和内部其他元器件产生空间干涉，端子排的接线方向和接头插接方向呈90度垂直，线缆从端子排接出后可以顺着设备内壁排布，不会出现线缆过度弯折导致的线芯断裂问题。金属外壳部分做了圆角处理，安装操作时不会划伤操作人员的手部，端子排的绿色绝缘基座采用阻燃工程塑料材质，即使接线出现短时过载发热，也不会出现壳体融化、引燃周边线缆的风险，每个接线端子的螺钉都做了防脱落设计，拧到最大开度时螺钉不会从端子基座上掉出，避免现场安装时出现小零件掉落丢失的问题。在实际选型使用时，需要注意它的额定载流能力，每个回路的持续工作电流不要超过端子的额定载流上限，适合传输控制信号、低压直流信号，不适合直接接驳大功率负载，对于强干扰环境下的使用场景，可以在金属外壳的固定位额外接一条屏蔽地线，进一步提升抗干扰能力。
