带1/4对齐杆的StickVise杆用夹持工装

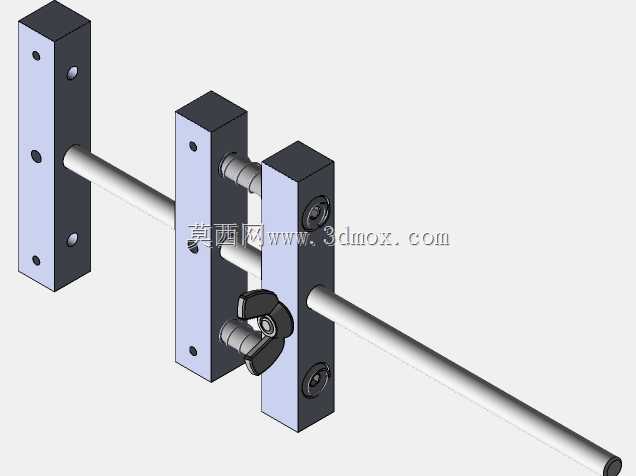

在精密装配、光学元件装调、小型工件定位加工的作业场景中，这类带对齐杆的夹持结构是工位上的常用辅具，区别于普通台钳的大夹持行程设计，这款夹持件的核心定位是小尺寸工件的快速装夹与同轴对齐，尤其适配需要沿杆体方向串接多个装夹单元的作业需求。从结构组成来看，整套夹持单元包含三个独立的夹座本体，夹座采用分体式结构，主体为发黑处理的钢制基座，搭配浅色调的硬质夹持块，夹持块与基座通过内六角螺钉锁紧固定，可根据被夹持工件的外形更换不同卡口的夹持块，适配圆柱、方形等不同截面的工件装夹。夹座上预留的通孔可穿入1/4英寸规格的光杆，光杆作为整套结构的安装基准，所有夹座可沿光杆轴向滑动调整位置，调整到位后通过夹座侧面的手拧旋钮锁紧，手拧旋钮自带凸轮锁紧结构，无需额外工具即可完成夹座的位置固定，单人单手即可操作，适配频繁调整装夹位置的作业场景。设计过程中，夹座的安装边界充分考虑了光孔与锁紧旋钮的位置干涉，穿杆孔的轴线与夹持面的垂直度控制在0.02mm以内，保证多个夹座穿入同一根光杆后，夹持面的平行度满足精密装调要求，避免工件装夹后出现倾斜错位。夹座的外形尺寸控制在紧凑范围内，单个夹座的长宽高尺寸适配小型工作台的安装空间，不会占用过多工位面积，同时夹座底部预留了扩展安装孔，可根据需求将夹座固定在光学平台、工装平板上，作为固定装夹工位使用。实际使用时，中间夹座可作为基准定位座，两侧夹座作为辅助支撑或压紧单元，针对细长轴类工件、小型光学镜片支架、微型传感器组件的装夹，可通过调整三个夹座的间距，实现工件的多点支撑，避免工件装夹变形，同时1/4英寸的对齐杆可与同规格的光学支架、支撑杆件通用，无需额外定制连接杆件，可直接接入现有工位的工装系统，减少工装适配成本。夹持块的接触面做了平整处理，不会夹伤软质工件表面，针对不同材质的被夹持件，还可更换铜制、尼龙材质的夹持块，进一步拓展适用场景。
