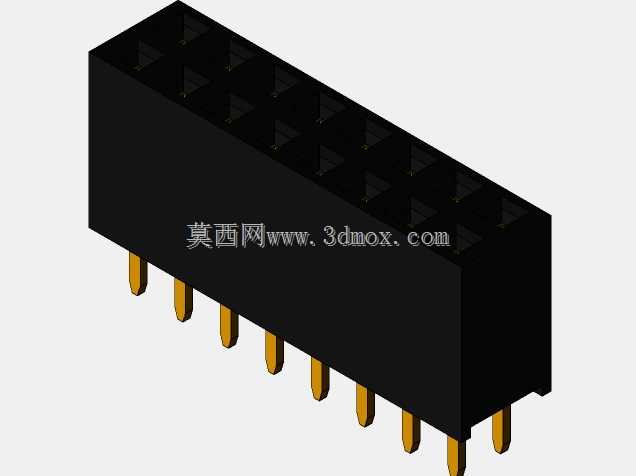

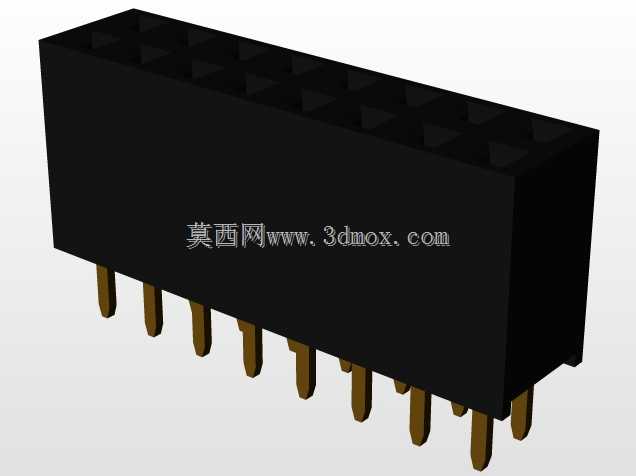

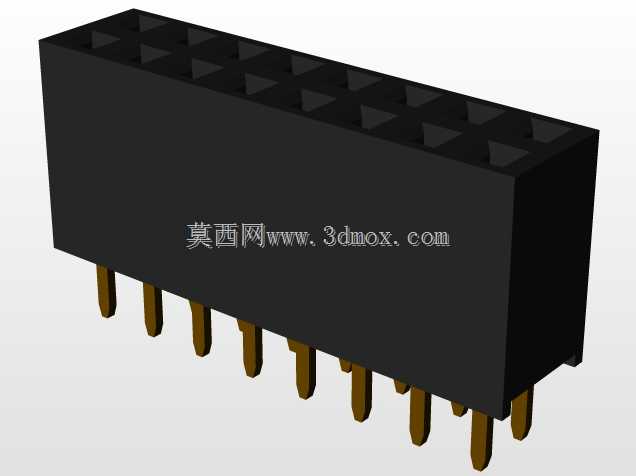

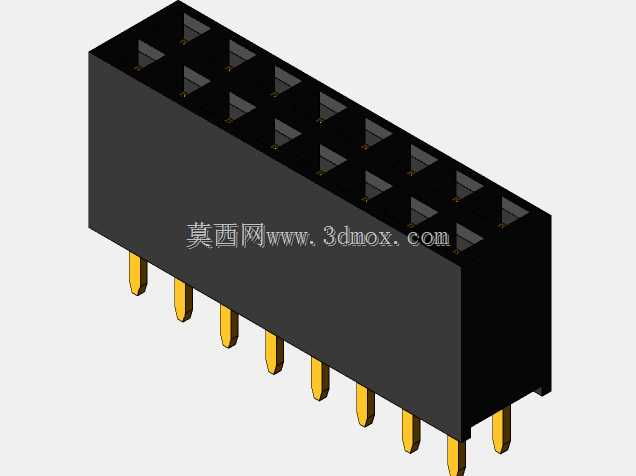

2x8P2.54mm节距THT内螺纹母座连接器

这款2x8规格的直插式内螺纹母座，是板级电路互联场景里十分常用的接插元件，日常做工控板卡、测试治具、嵌入式设备的结构设计时，经常会用到这类2.54mm通用节距的连接器，用来实现两块平行PCB之间的信号与小电流传输，相比普通无固定结构的排母，带内螺纹收割台结构的款式，能在插合公座之后通过螺丝进一步锁合，避免设备在振动工况下出现接插件松脱、接触不良的问题，尤其适合轨道交通车载板卡、工业现场控制模块这类长期处于振动环境的设备使用。从安装边界来看，这款元件整体长度20.82mm、宽度5mm、本体高度8.5mm，插脚采用THT通孔焊接工艺，引脚伸出本体底部的长度适配常规1.6mm板厚的PCB，焊接后引脚穿出板面的长度控制在1.2mm以内，不会和板底的贴片元件产生干涉，排布板上元件的时候，只需要在母座本体周边预留1mm的操作空间，就能满足插合公座、锁合螺丝的操作需求，不会和周边的电容、接插件等元件产生空间冲突。设计这类接插件三维模型的时候，首先要严格对齐2.54mm的标准节距，每一排的8个引脚孔位中心距偏差控制在0.05mm以内，两排引脚之间的排距也要符合通用排母的标准尺寸，保证和市面上常规的公座排针可以完全适配，不会出现插不进、插合偏斜的问题；本体部分的塑壳采用耐高温绝缘材质建模时，要还原塑壳的导向倒角，在公座插入端做0.3mm的导入斜角，方便生产装配时的对位插合，底部的插脚要还原真实的冲压折弯形态，引脚的横截面尺寸匹配PCB上标准的0.8mm孔径焊盘，避免建模尺寸偏差导致生产时出现插装困难。内螺纹结构设置在母座两端的固定位，螺纹规格适配M2的固定螺丝，建模时要还原螺纹的有效啮合长度，保证锁合时的连接强度，不会因为螺纹啮合圈数不足导致锁固失效。实际选型使用的时候，要注意这款母座的塑壳高度，当板对板堆叠高度有严格限制时，要核对8.5mm的本体高度加上公座插合深度后的总堆叠尺寸，避免出现板间间隙不符合设计要求的问题；焊接工艺上，THT直插结构兼容波峰焊与手工焊接，耐温参数匹配常规无铅焊接的温度曲线，不会出现过炉后塑壳变形、引脚移位的问题。在做整机结构的干涉检查时，除了本体的安装空间，还要预留螺丝锁付的操作空间，两端固定位的上方不能布置过高的元件，否则会导致螺丝刀无法垂直对位锁螺丝，影响装配效率。
