便携式USB接口3G上网调制解调器

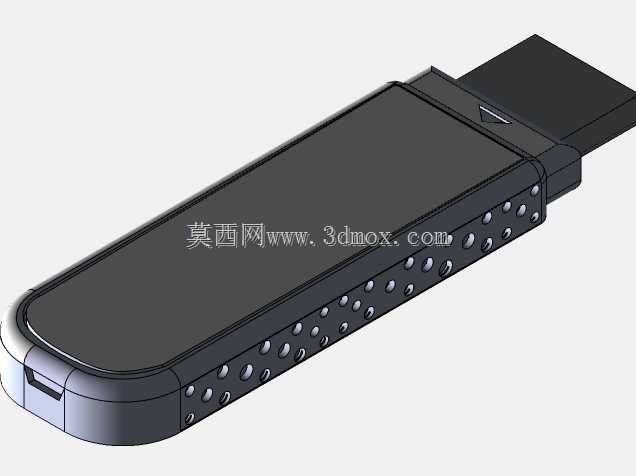

这类USB形态的3G调制解调器，早年广泛应用于无固定宽带覆盖的外勤作业场景，比如户外勘测点位的数据回传、移动办公场景的临时网络接入、工业现场便携设备的联网调试，不需要额外布设网线，只要插入具备USB接口的终端设备，配合对应运营商的SIM卡就能快速接入3G蜂窝网络，实现上下行数据的透传。从结构设计来看，整体采用长条状U盘式布局，前端是标准USB公头，直接沿用通用USB接口的物理尺寸规范，插拔行程和普通U盘保持一致，不需要额外设计转接结构，能兼容绝大多数台式机、笔记本、工业触控终端的标准USB插槽，插入后不会和相邻接口产生结构干涉。外壳部分做了双色分区设计，上壳为高光平面，下壳带密集的镂空散热孔，因为这类设备长时间连续工作时，内部基带芯片会持续发热，下壳的镂空孔位刚好对应内部PCB板上的主芯片位置，能形成自然对流散热通道，避免密闭外壳导致的芯片过热降频。设备侧面做了圆弧过渡处理，没有尖锐棱角，插拔时的握持手感更贴合手指轮廓，外壳壁厚控制在1.2mm左右，既保证了整体结构强度，跌落时不会轻易开裂，也不会因为壁厚过大导致整体尺寸超标。内部结构采用堆叠式布局，基带芯片、SIM卡卡槽、USB接口焊盘依次排布在长条PCB上，SIM卡卡槽设计在设备尾部的内置仓位，不需要额外弹出结构，装配时直接将SIM卡推入卡槽即可，外壳尾部做了对应的封盖，既可以防止SIM卡意外脱落，也能避免灰尘进入设备内部。从功能实现上，这类设备不需要额外配置独立电源，直接通过USB接口取电，工作电压符合USB2.0规范的5V供电要求，整机功耗控制在较低水平，不会对宿主设备的供电回路造成额外负担。设计时还考虑了长期插拔的结构可靠性，USB接口和PCB的连接位置做了加固焊盘，能承受至少上千次的插拔循环不会出现虚焊脱落，外壳和内PCB之间设置了两个定位卡扣，装配时不需要额外打螺丝就能实现壳体的紧密扣合，装配效率更高，后期维修拆解也更方便。外壳表面的防滑纹理设计，除了提升握持摩擦力之外，也能在设备堆叠存放时减少表面刮擦，避免高光面被划伤影响外观。
