弯头式小型斯特林动力装置结构设计

这款弯头结构的动力装置，属于小型外燃式热机范畴，在教学演示、小型动力输出场景中有着明确的应用定位。不同于常见的直列式气缸布局，该装置采用弯头管路连通热腔与冷腔，管路走向经过弯折优化，能够在有限的安装空间内拉长工质流通路径，提升冷热端的热交换效率，同时压缩整体轴向尺寸，适配桌面级演示设备、小型科普展品的安装边界要求。

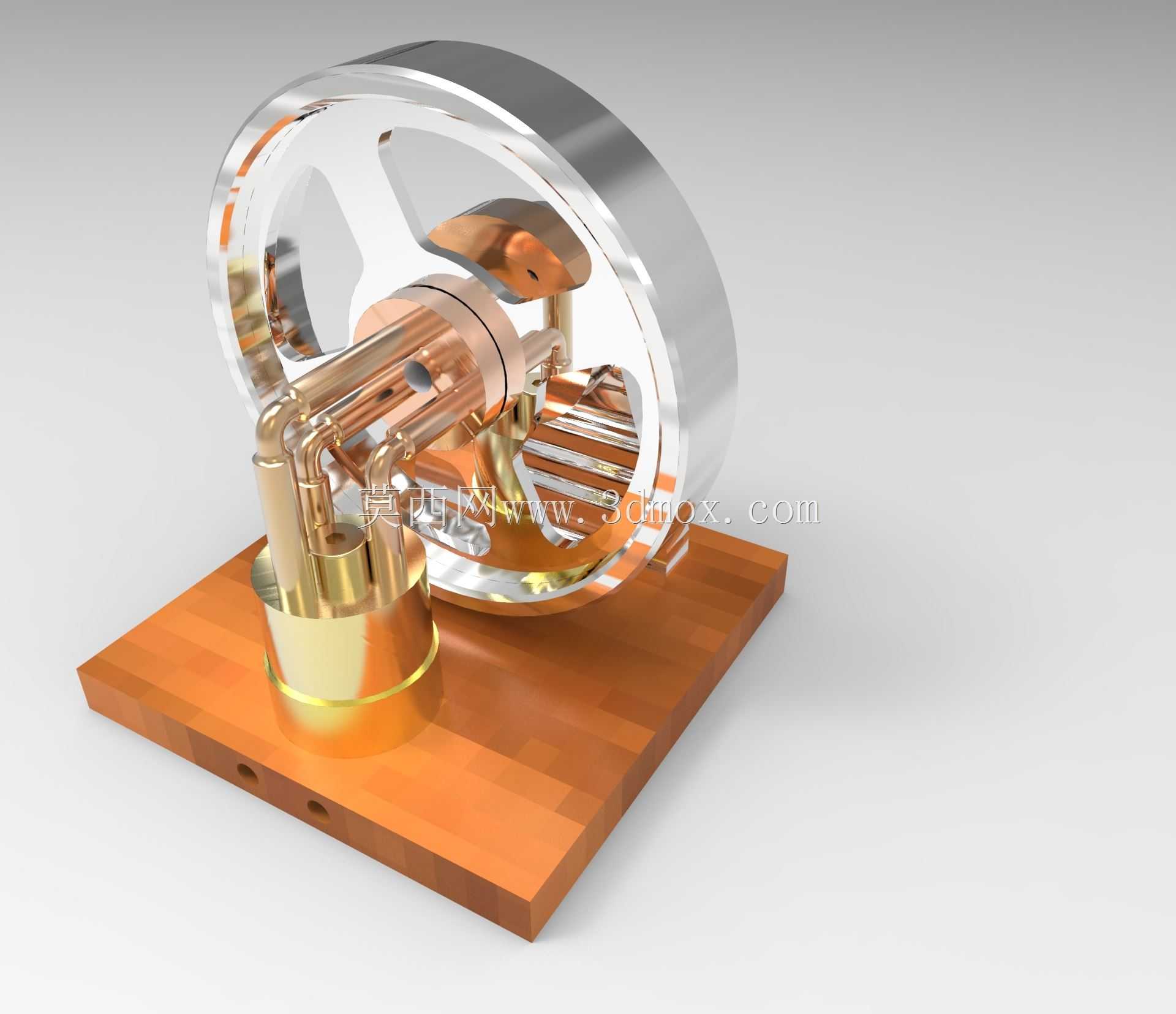

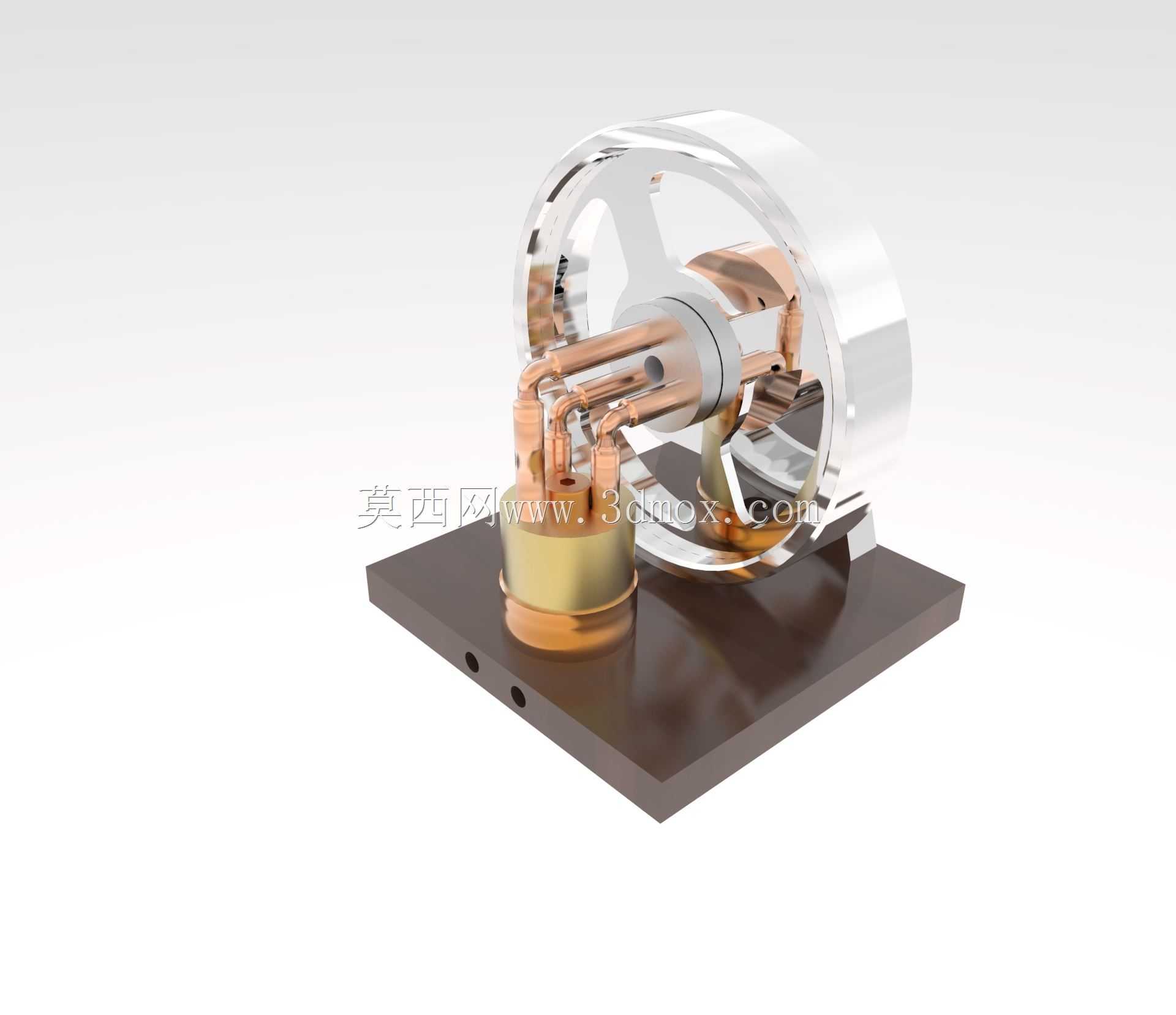

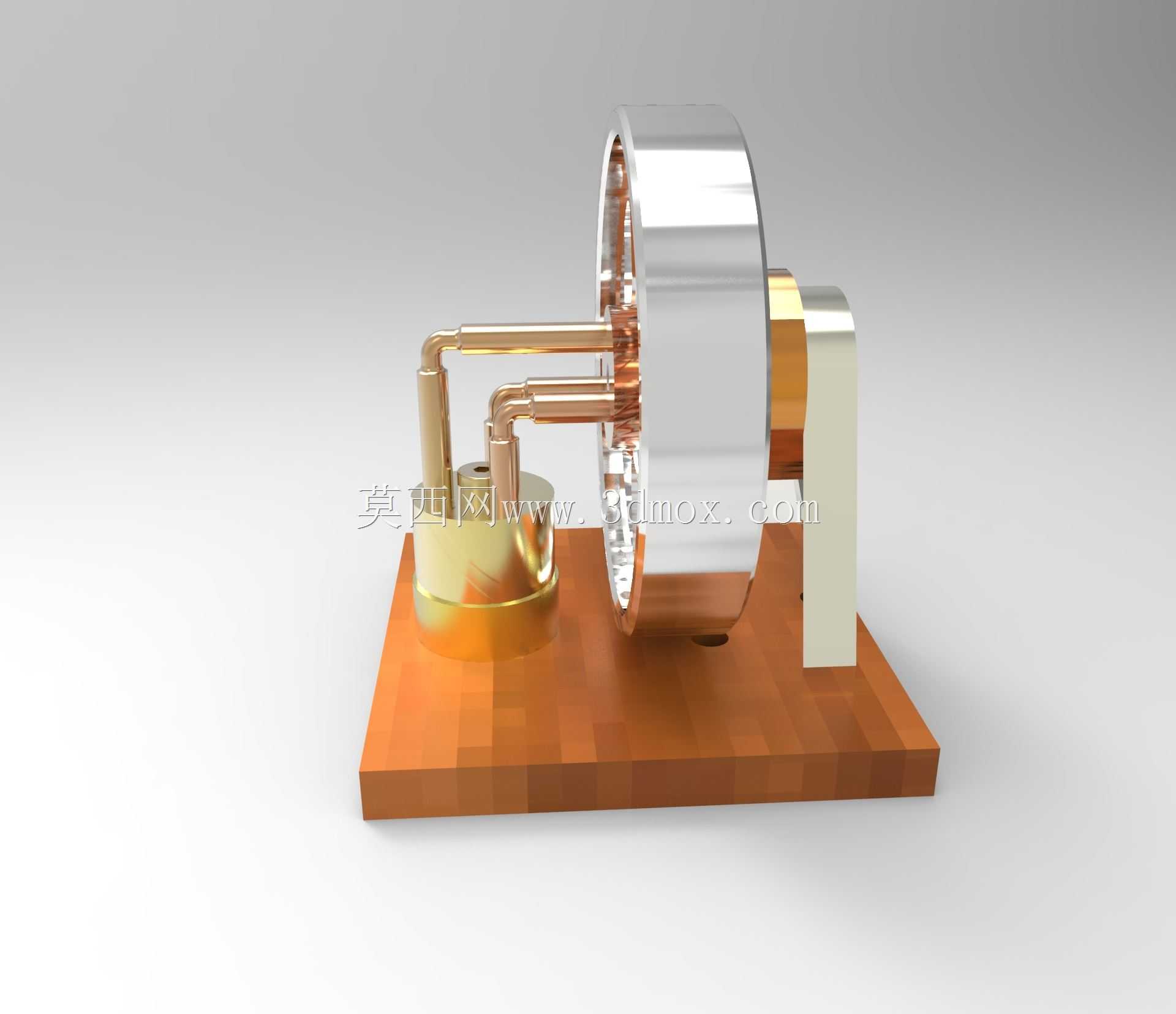

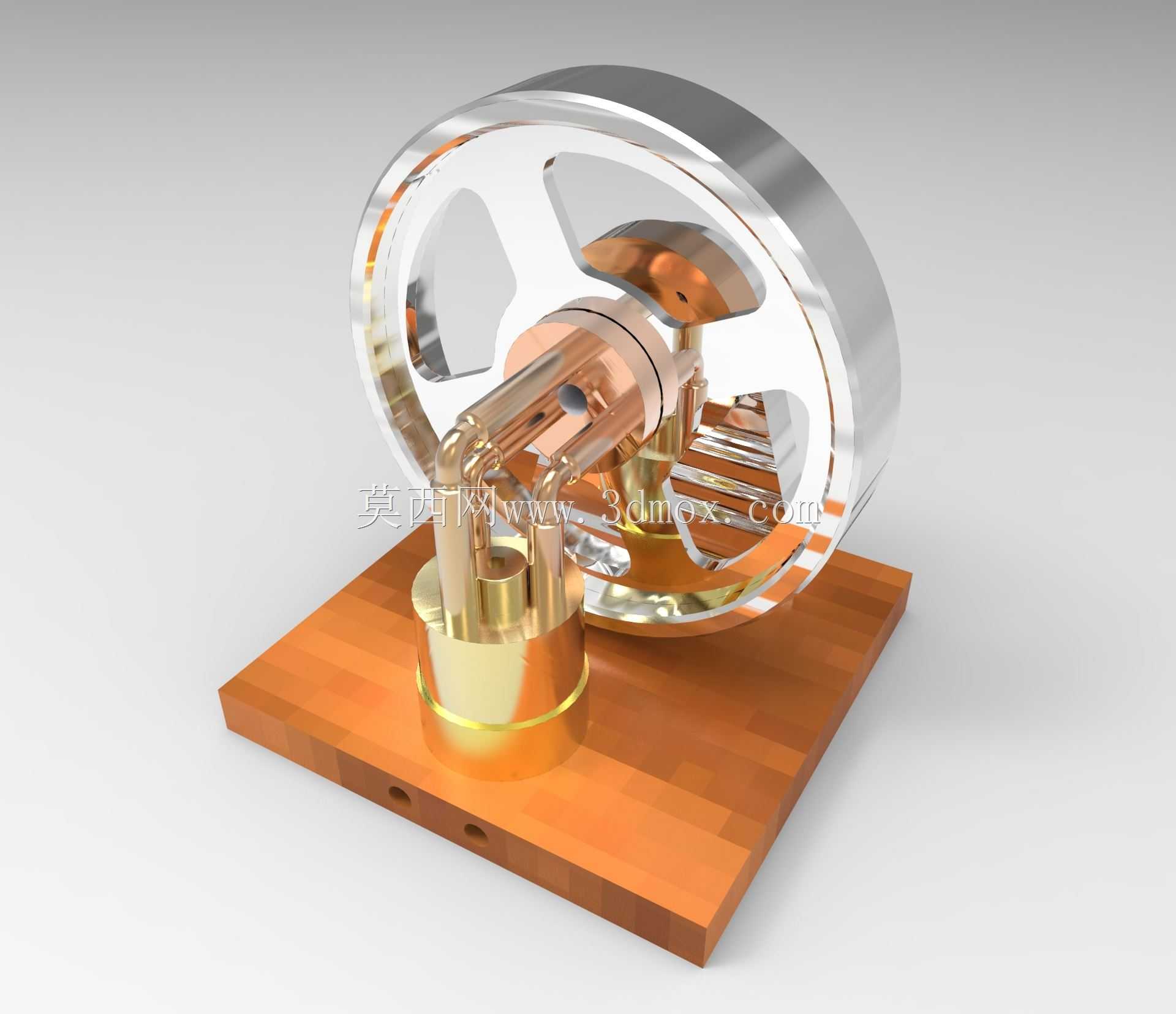

从实际用途来看，这类小型热机既可以作为热能转换原理的具象演示载体，帮助学习者直观理解外燃机的工作循环逻辑，也能通过输出轴连接微型负载，完成低功率场景下的动力输出，比如驱动小型发电机、微型传动机构等。设计过程中，首先确定了热端气缸与飞轮组件的相对位置，将热端气缸布置在底座一侧的安装位上，采用铜质管路作为冷热腔的连通通道，弯头角度经过反复校核，既保证管路内部工质流动阻力处于合理区间，又避免管路与飞轮、曲柄连杆机构产生运动干涉。

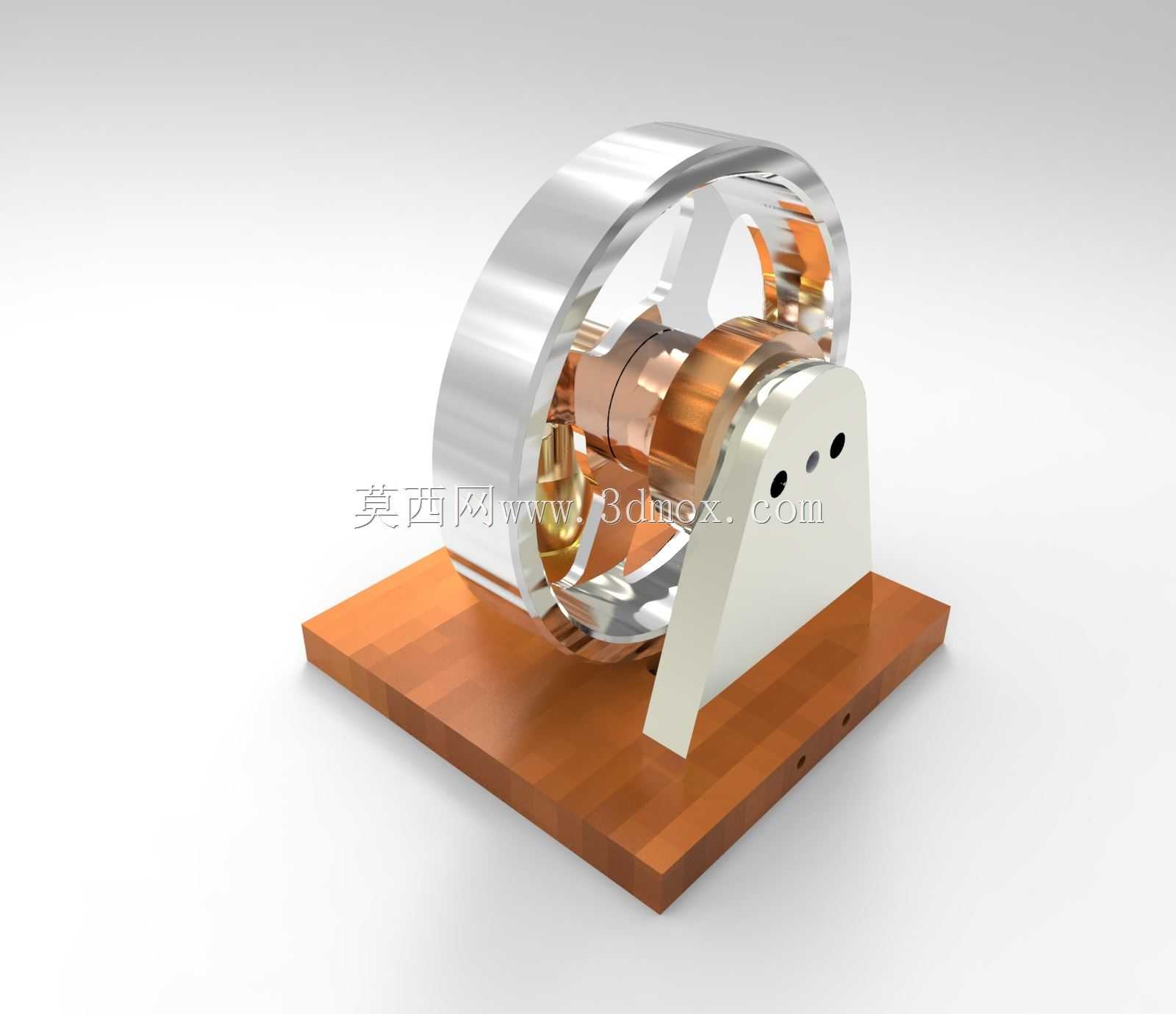

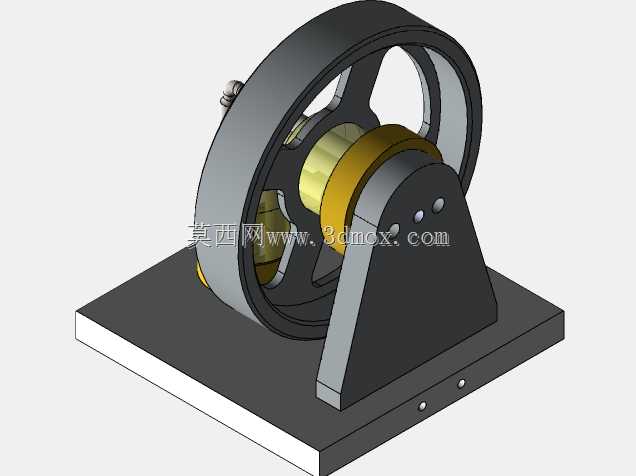

底座采用方形平板结构，预留了两个安装定位孔，可通过螺栓将整机固定在演示台架或配套设备上，安装孔的位置公差按照通用小型动力装置的安装规范设定，能够兼容多数常规支架的孔位要求。飞轮部分采用透明外壳包裹的结构设计，既可以直观观察内部曲柄连杆的运动状态，满足教学演示的可视化需求，又能通过外壳形成防护，避免运动部件外露带来的安全隐患，飞轮的转动惯量经过匹配计算，能够保证整机运转过程中的转速稳定性，减少循环过程中的转速波动。

活塞组件与弯头管路的连接部位采用密封结构设计，保证工质在密闭空间内完成膨胀、压缩的循环过程，冷端与热端的距离通过弯头管路的长度控制，确保热端的热量不会过多传递到冷端，维持冷热端足够的温度差，保障热机的循环效率。整体结构的装配逻辑遵循从下到上的顺序，先将底座作为基准件，依次安装热端气缸、弯头管路、传动曲柄、飞轮组件，各部件的配合公差按照小功率精密机械的要求设定，运动部件之间预留合理的配合间隙，既保证运转顺畅，又不会出现过大的旷量影响传动精度。

在实际应用场景中，这类装置不需要复杂的配套管路，只需要在热端施加稳定的热源，即可实现持续运转，对于科普场馆、教学实验室这类没有复杂动力配套条件的场景十分适配，同时紧凑的外形尺寸也方便收纳与转运，不需要占用过多的存放空间。设计时还考虑了维护便利性，各连接部位采用可拆卸的装配方式，当需要清理管路内部、更换密封件时，不需要破坏整体结构即可完成拆解与重装，降低了后期维护的操作难度。
