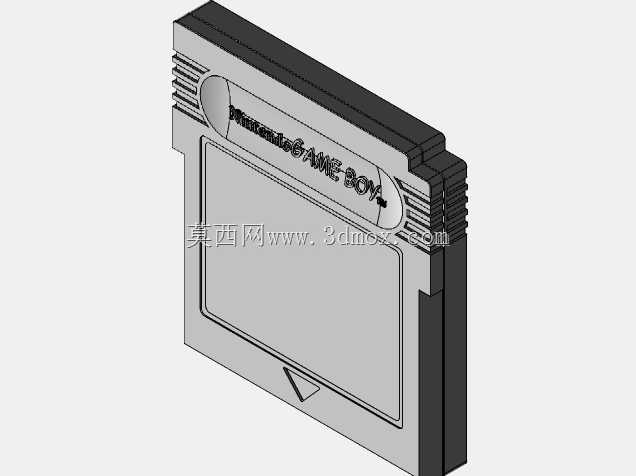

复古GameBoy塞尔达主题游戏卡带结构设计

这款卡带结构设计完全复刻初代GameBoy游戏卡的物理形态，针对怀旧数码周边复刻、主题收藏摆件制作场景做了结构还原，可直接用于3D打印制作实体收藏件，也可作为复古数码主题的结构参考样件。从实际使用场景来看，这类卡带结构既可以适配原装GameBoy掌机的卡槽插拔需求，也能作为主题收纳盒的内嵌结构，或是桌面怀旧摆件的主体结构，部分手工改装玩家也会基于该结构改装成NFC卡收纳盒、迷你U盘外壳等衍生配件。

设计过程中优先还原了初代卡带的插拔导向结构，卡带前端的三角定位标识做了0.2mm的凸起处理，和原装掌机卡槽的定位凹槽完全匹配，插拔时的导向斜角做了15度倒角处理，避免多次插拔后出现卡槽磨损或是卡带卡滞的问题。卡带上下壳的扣合结构采用了侧边暗扣设计，左右两侧各设置3组卡扣，卡扣的配合间隙控制在0.1mm，既保证扣合后壳体无松动异响，也能在需要拆解时通过侧边缝隙轻松撬开，不会出现卡扣断裂的问题。

外形尺寸完全遵循初代GameBoy卡带的安装边界，整体长宽高控制在57mm*65mm*8mm，壳体壁厚统一设置为1.2mm，既保证3D打印时的结构强度，也不会因为壁厚过大导致整体重量超标。卡带正面的标签区域预留了0.3mm的下沉凹槽，凹槽尺寸和原装卡带标签完全匹配，粘贴定制主题标签时不会出现边缘起翘的问题。卡带顶部的金手指区域做了避让设计，预留出2mm的下沉空间，避免改装内置电路板时出现金手指和壳体干涉的问题。

卡带侧面的防滑纹理做了等比例还原，每道防滑筋的宽度为0.8mm，深度0.3mm，间距1.5mm，插拔卡带时手指接触的摩擦力和原装卡带手感一致，不会出现打滑脱手的情况。壳体的边角全部做了R0.5mm的圆角处理，没有尖锐棱角，无论是作为掌机实用配件还是桌面摆件，都不会出现刮手的问题。针对收藏类使用场景，壳体表面没有设置多余的安装孔位，整体外观完整度高，后期做表面喷涂、水贴处理时不需要额外填补孔洞，能大幅降低后期表面处理的工作量。
