TSOP54封装电子元器件三维结构设计

在消费电子、工业控制板卡的PCB布局布线工作中，TSOP这类薄型小尺寸封装的存储芯片、逻辑芯片是极为常见的表贴元器件，TSOP54作为54引脚的薄型小外形封装规格，大量应用在并行NOR Flash、SRAM、低速接口逻辑器件的封装选型中，做PCB三维装配校验、结构干涉检查时，精准的封装三维模型是必不可少的设计参考。

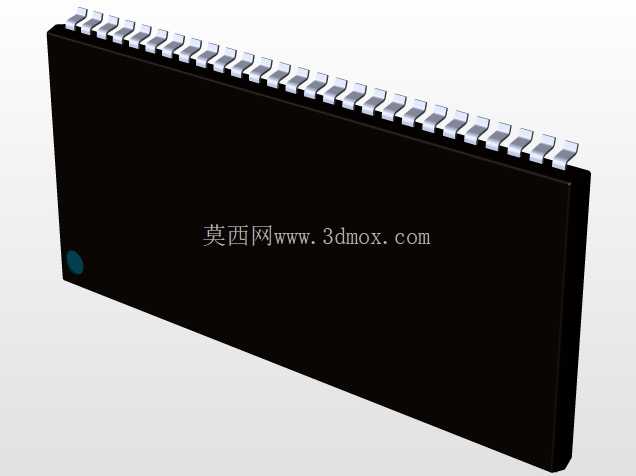

从实际板卡装配的场景来看，这类TSOP封装器件的安装边界直接决定了PCB上的焊盘布局、周边器件的避让距离，很多新手工程师在做结构设计时，容易忽略封装本体的高度、引脚伸出长度的实际尺寸，导致回流焊后器件与周边屏蔽罩、接插件出现空间干涉，或是引脚共面度偏差引发的虚焊问题。这个三维结构完整还原了TSOP54的外形特征：黑色塑封本体为长方体结构，本体两侧对称排布27根鸥翼形引脚，总计54个引脚，引脚末端做了平整的焊端处理，完全匹配表面贴装工艺的焊接要求；本体一端设置了圆形的定位标记点，对应芯片引脚1的位置，能在SMT贴片时快速识别器件方向，避免反向贴装的生产事故。

设计这类封装三维模型的时候，核心要把控几个关键尺寸边界：首先是塑封本体的长宽厚尺寸，TSOP封装的核心特点就是薄型化，本体厚度通常控制在1mm左右，适配板卡对器件高度的严苛要求，尤其是在便携电子产品的内部空间里，器件高度直接影响整机的厚度设计；其次是引脚的成型参数，鸥翼形引脚的伸出长度、弯折角度、引脚间距都是严格遵循行业标准的，54引脚的TSOP封装引脚间距为标准的0.8mm，这个尺寸直接对应PCB焊盘的间距设计，模型里的引脚排布完全对齐标准焊盘的位置，导入PCB设计软件后能直接匹配封装库，不需要额外调整位置。

从功能特性上来说，TSOP54封装的器件本身是通过引脚与PCB焊盘形成电气与机械连接，鸥翼形引脚的结构具备一定的应力释放能力，在板卡受到温变冲击、轻微振动时，引脚的微小形变可以缓冲应力，避免焊点开裂，相比无引脚的封装形式，TSOP的焊接可靠性更高，对SMT贴片的设备精度要求也更友好，量产时的良率表现更稳定。做三维建模的时候，特意还原了引脚的弯折弧度细节，没有简化成直角结构，就是为了在做热仿真、结构应力仿真的时候，能更贴近真实的器件形态，让仿真结果更具参考价值。

在实际的工程应用里，这类封装模型除了用于PCB的三维装配检查，还可以用于SMT贴片机的吸嘴选型、回流焊治具的设计参考——比如根据塑封本体的上表面平整度，选择合适尺寸的吸嘴，避免贴片时吸嘴偏移导致的器件贴装偏位；根据器件的整体高度，调整回流焊炉的轨道高度，防止器件在炉内传输时被剐蹭。很多工程师在做板级设计时，习惯只用二维封装符号做布局，等到打样回来才发现器件和外壳、屏蔽罩的干涉问题，不仅浪费打样成本，还会拉长项目周期，精准的三维封装模型能在设计阶段就提前排查这类空间冲突问题。

另外，模型里的定位标记点位置、引脚的排布顺序也完全对应器件的实际规格，在做整机结构的装配演示、生产作业指导书制作的时候，这个模型可以直接用来做可视化展示，让产线操作人员清晰识别器件的贴装方向，减少人工操作的失误。塑封本体的边缘做了微小的倒角处理，还原真实器件的注塑成型工艺特征，没有做尖锐的直角处理，让模型的视觉呈现更贴近实物，在做产品渲染、方案展示的时候也能获得更真实的效果。

从安装边界来看，TSOP54器件在PCB上安装时，除了本体投影区域需要预留禁布空间，引脚外侧、本体两端也需要预留一定的维修空间，方便后期返修时用热风枪拆卸器件，模型的尺寸比例完全参照实际器件的规格，在PCB布局时可以直接框选器件模型的范围来设置禁布区，避免在器件周边放置过高的元件，预留足够的操作空间。对于做KiCad等开源EDA设计的工程师来说，这个模型可以直接导入封装库，关联对应的原理图元件，实现原理图到PCB三维模型的完整映射，提升设计的完整性。
