双风扇位钣金散热通风面板结构设计

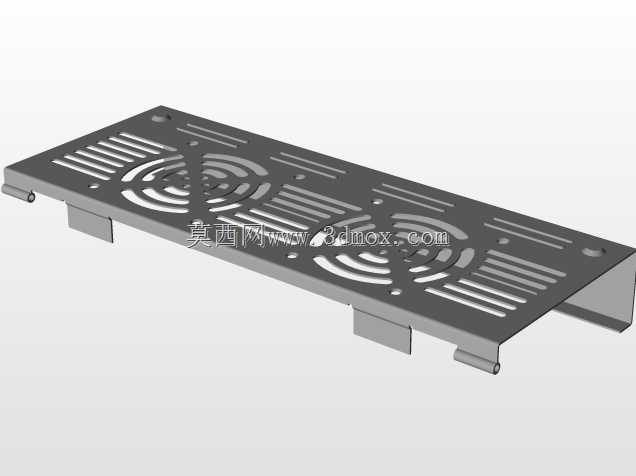

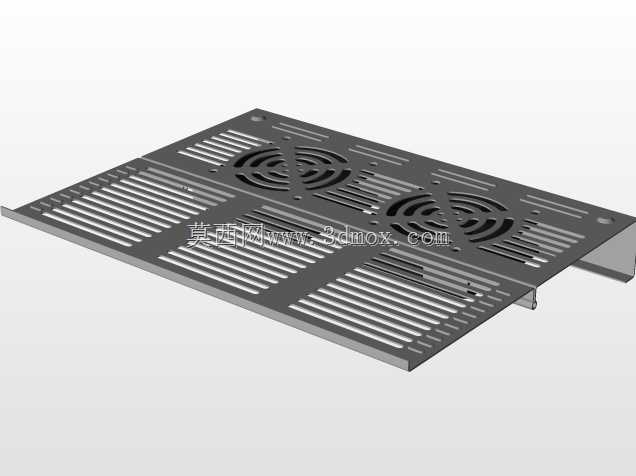

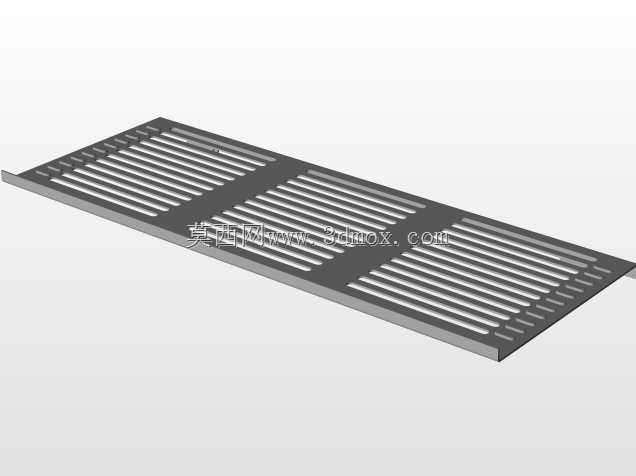

这款钣金散热面板主要面向工业控制机箱、嵌入式设备柜体、小型功率电子设备的散热通风场景使用，日常在工控机柜、桌面式测试设备、小型激光驱动电源柜体中都能见到这类结构的应用，核心作用是在封闭柜体的对应安装位构建气流通道，同时隔绝外部大尺寸异物进入柜体内部，避免杂物触碰内部带电元件或旋转部件引发故障。从结构设计来看，面板整体采用薄钣金冲压成型，主体平面上规划了两处圆形风扇安装位，每个安装位周边预留了对应螺丝过孔的位置，可适配常规尺寸的轴流散热风扇直接锁附安装，不需要额外加装转接支架，减少装配环节的零件数量。两个风扇位之间以及面板其余区域排布了多组长条形通风格栅，格栅的开槽方向、开槽宽度经过排布计算，既保证足够的通风通流面积，又能维持钣金面板自身的结构强度，不会因为开槽过多导致面板受外力后出现翘曲变形。面板边缘做了折边处理，折边高度匹配常规机箱侧板的安装卡槽尺寸，安装时可直接嵌入柜体预设的安装槽位，侧边预留的固定孔位可通过螺丝与柜体框架锁紧，安装后贴合度高，不会出现凸起或缝隙过大的问题。设计过程中优先考虑了钣金加工的工艺可行性，所有开槽转角处都做了适配冲压模具的圆角处理，避免直角开槽导致的冲压应力集中，减少加工过程中板材开裂的风险，同时折边处的折弯半径匹配所选钣金板材的厚度参数，折弯后不会出现板材拉伤或折痕过深影响结构强度的问题。从安装边界来看，面板的整体长宽尺寸适配标准1U/2U工控机箱的侧部或顶部安装位，安装后不会超出柜体的外轮廓边界，不会影响柜体后续的并柜安装或桌面放置。面板表面做了黑色喷塑处理，既提升钣金件的防锈耐腐蚀能力，也适配多数工业设备的深色外观风格，和常规黑色机箱的视觉风格保持统一。实际使用中，当内部风扇运转时，气流可通过长条格栅与风扇位的开孔形成顺畅的进出风通路，快速带走柜体内部功率元件工作产生的积热，维持柜内温度在元件允许的工作范围内，同时格栅的开槽宽度控制在安全范围内，可避免操作人员手指误触内部旋转的风扇扇叶，满足设备的基础安全防护要求。
