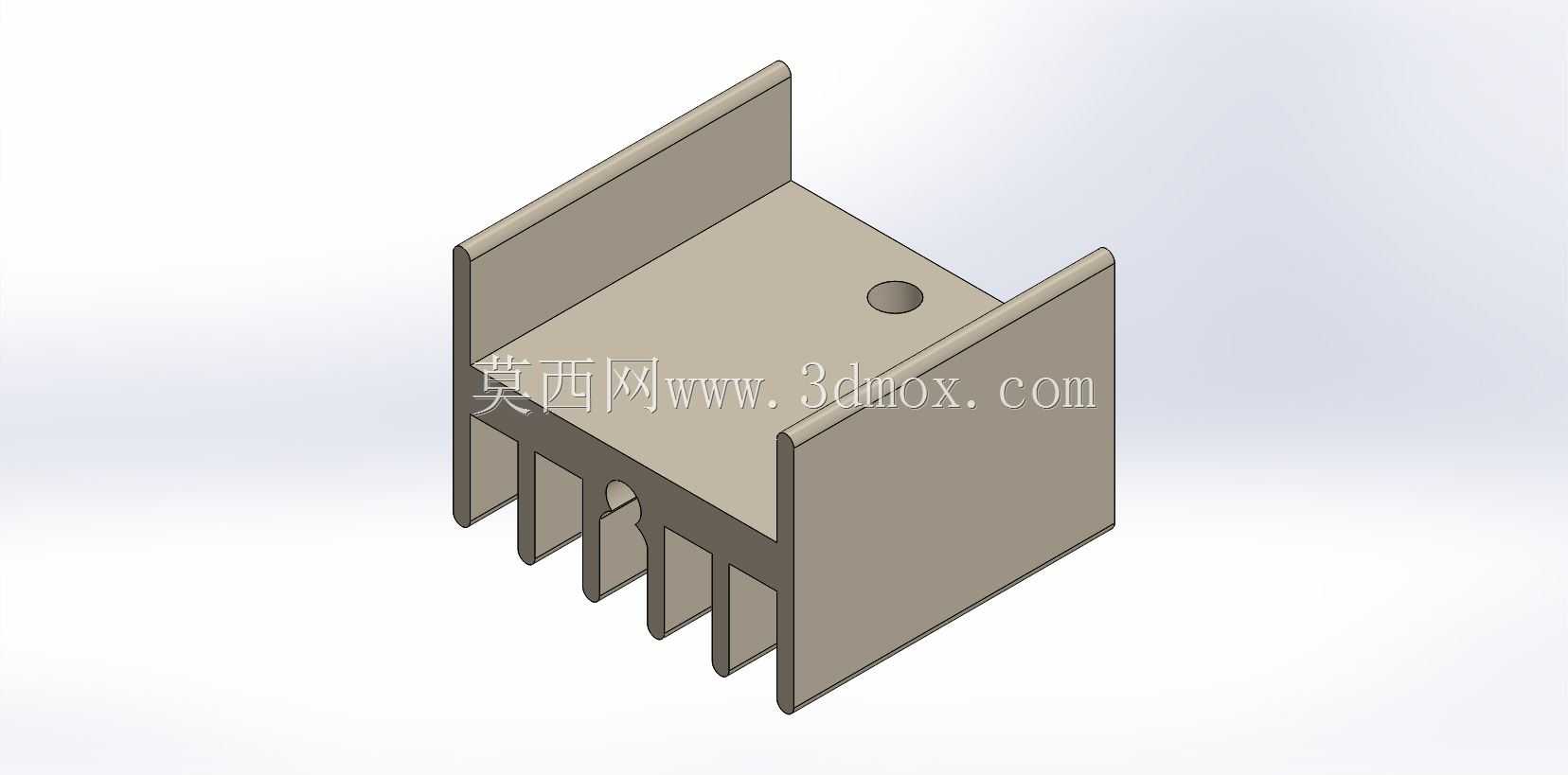

这类立式多鳍片散热结构,是小功率分立半导体器件散热方案里最常用的被动散热构型,日常在工控电路板、小功率电源模块、车载电子控制单元、民用功放驱动板这类场景里随处可见,核心作用是承接功率器件工作时产生的结面热量,通过自身的导热基体把热量均匀传导到各片鳍片上,再依靠鳍片和空气的接触面积完成自然对流换热,不需要额外搭配散热风扇就能把器件工作温度控制在额定结温范围内,避免器件因过热出现性能衰减、寿命缩短甚至热击穿失效的问题。
从结构设计逻辑来看,这个散热件采用一体化挤压成型的加工思路,基体部分做了平整的安装台面,台面上预留的沉孔是用来穿装固定螺丝的,能直接把TO系列封装的功率三极管、整流桥或者小功率可控硅压紧在基体平面上,安装时只需要在器件和基体接触面涂覆薄薄一层导热硅脂,就能填充两个接触面之间的微观凹凸空隙,降低接触热阻,保证热量传导路径顺畅。两侧向上延伸的挡边一方面是在挤压成型时提升结构整体的抗弯强度,避免鳍片受外力出现弯折变形,另一方面也能在安装时给器件提供侧向的定位参照,防止器件安装偏位导致部分发热区域没有贴合到导热基体上。
底部排布的多片平行鳍片,每片的厚度和鳍片间距都经过匹配自然对流的换热效率优化,鳍片厚度控制在既能保证热量从根部到顶端的传导效率,又不会过多增加整体重量和材料成本的区间,鳍片间距留足了自然对流时空气的流通通道,不会因为间距过小导致热空气滞留在鳍片间隙里形成热堵,也不会因为间距过大浪费可利用的换热面积。鳍片根部做了小圆弧过渡,既可以避免挤压成型时应力集中导致的成型缺陷,也能减少热量传导路径上的热阻拐点。
从安装边界来看,这个散热件的整体尺寸适配小功率器件的安装空间,不需要在电路板上预留过大的装配位置,立式的安装方向也能顺着热空气自然上升的流向,让冷空气从鳍片底部间隙进入,换热后的热空气从鳍片顶端顺利排出,进一步提升自然对流的换热效率。在实际选型时,这类散热件的有效换热面积可以匹配1-5W区间的发热功率,完全能覆盖常规小功率电子器件的散热需求,而且一体化挤压的铝制结构本身重量轻、成本低、耐氧化,不需要额外做表面防腐处理就能满足多数常规工况的使用要求,部分对散热性能要求稍高的场景,也可以在表面做黑色阳极氧化处理,提升辐射换热的效率,进一步强化整体散热能力。
