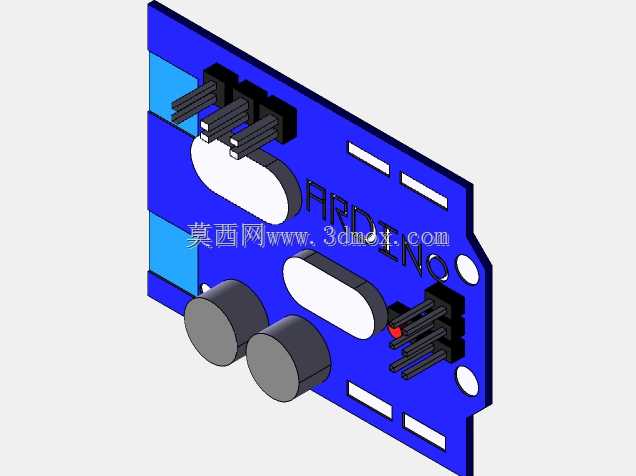

在嵌入式开发、创客项目搭建、小型自动化设备原型验证场景中,这类开源控制板是核心的硬件载体,承担着信号采集、指令输出、外设驱动的核心作用,小到桌面级智能小装置的逻辑控制,大到工业现场小型检测工位的信号中转,都能见到这类控制板的实际应用。从结构设计角度看,这块控制板的三维建模完全还原了实物的装配逻辑,板体采用FR4玻纤板的常规厚度设计,边缘预留的安装孔位完全匹配标准铜柱的安装尺寸,可直接固定在亚克力外壳、铝型材机架或者3D打印的定制安装座上,安装边界完全兼容市面通用的控制板固定方案,不需要额外修改安装孔位就能适配多数原型设备的安装空间。板上的元件布局完全遵循实物的排布逻辑,两个直插电解电容设置在板体边缘靠近电源输入的位置,既避开了高频信号走线区域,也预留了足够的焊接操作空间,不会和周边接插件产生装配干涉;多组排针接插件分别布置在板体的侧边与端部,对应数字IO口、模拟输入口、电源接口的功能分区,接线时可以顺着走线方向整理线束,不会出现线束交叉干扰的问题,排针的高度尺寸完全还原实物规格,搭配常用的杜邦线连接时,不会出现接插不到位或者板间间距不足的问题。板体上的丝印标识在模型中也做了对应还原,包括板名标识、接口功能标注的位置都和实物一致,在做整机装配干涉检查时,可以直观判断外壳开孔是否会遮挡丝印、是否会和板上凸起的元件产生碰撞,尤其是板上的晶振元件、USB接口这类高度突出的部件,建模时严格按照实物的高度尺寸做了还原,在设计设备外壳时可以直接参考模型的凸起尺寸预留内部空间,不需要反复打样验证装配间隙。做这类电路板的三维建模,核心不是单纯还原外观,而是要给后续的整机结构设计提供准确的装配参考,不管是做教育类的电子实验装置,还是做小型智能设备的原型验证,准确的控制板三维模型都能帮结构工程师提前规避安装干涉、空间不足的问题,减少原型调试阶段的修改次数。在实际项目应用中,这类控制板经常搭配传感器模块、驱动模块组合使用,模型里预留的板边空间也完全匹配常用扩展板的叠装尺寸,叠装扩展板时上下板之间的间隙足够容纳排针接插件的连接高度,不会出现元件挤压的问题,板体的边角做了圆弧过渡处理,安装时不会划伤线束或者操作人员的手部,这些细节的还原都能让模型在实际结构设计中发挥实际参考作用,而不是单纯的外观展示模型。
- 上一篇:带安装凸耳的梳齿式铝挤散热结构
- 下一篇:车载23英寸液晶显示器固定安装支架
- 全部评论(0)
- 模板大小: 8 MB
- 售价:5金币
- 下载次数: 114
- 系统要求: CATIA,Other,Rendering
- 软件分类: 通用机械零部件
