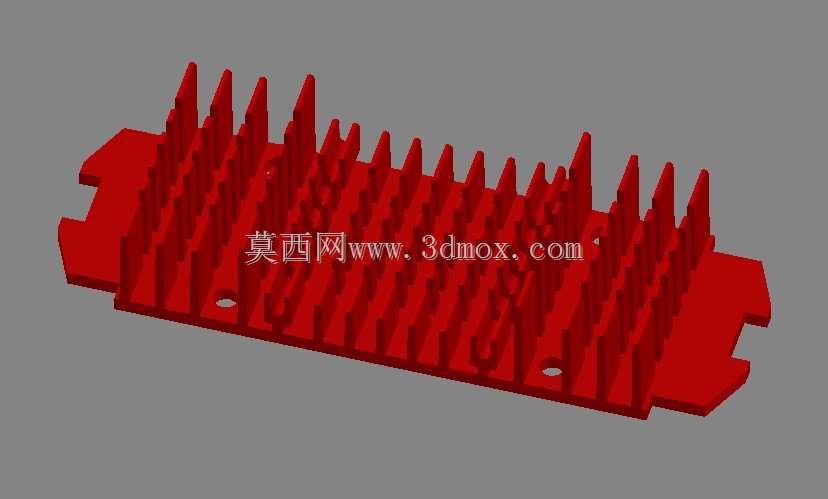

带安装凸耳的梳齿式铝挤散热结构

这款梳齿式散热结构主要面向中小功率电子器件的被动散热场景，常见于工控主板功率模块、小功率LED驱动电源、车载嵌入式控制单元这类无强制风冷的密闭设备内部，依靠自身金属基材的高导热性，将发热元件工作时产生的热量快速传导至整片鳍片区域，再通过鳍片与空气的接触完成自然对流换热，避免器件因结温过高触发降频保护甚至热击穿失效。

从结构设计逻辑来看，整体采用一体化铝挤成型的工艺思路，基底部分做了等厚平整处理，底面平面度控制在适配导热硅脂填充的公差范围内，能够保证与发热元件表面的充分贴合，减少接触热阻。两侧延伸出的带缺口安装凸耳是专门针对设备内部PCB板或金属安装支架设计的，凸耳上预留的安装孔位可以直接配合螺丝完成固定，缺口结构则能避让安装位周边的电容、接插件等凸起元件，不需要额外调整周边器件布局，适配现有成熟板卡的安装边界。

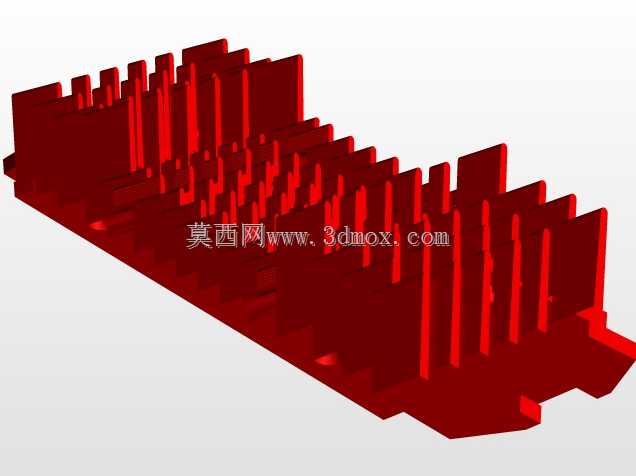

鳍片部分采用不等高渐变排布，中间区域鳍片高度更高、排布更密集，对应发热元件的核心热源区，能够最大化核心高温区的换热面积，两侧鳍片高度逐步降低，既可以引导热空气顺着鳍片间隙向上流动形成稳定的自然对流风道，也能减少边缘区域不必要的材料占用，控制整体重量。鳍片之间的间距经过自然对流场景的优化，不会因为间隙过小导致空气流动阻力增大积热，也不会因为间隙过大浪费可利用的换热面积。

实际选型使用时，需要注意基底的安装平面与发热面的平行度公差，安装时螺丝锁紧力矩要均匀，避免单侧受力过大导致基底变形翘起，影响导热接触效果。这类结构不需要额外搭配风扇，没有运行噪音和机械磨损件，长期使用的可靠性更高，适合对设备寿命要求高、维护不便的应用场景，比如户外通讯终端、工业现场的分布式采集模块这类长期连续运行的设备，能够在不增加额外运维成本的前提下满足器件的散热需求。结构本身没有复杂的拼接或焊接部位，一体成型的结构也避免了拼接处的附加热阻，导热效率比组装式散热结构更稳定，批量生产时的加工一致性也更容易控制。
