美规插脚USB充电适配器结构设计

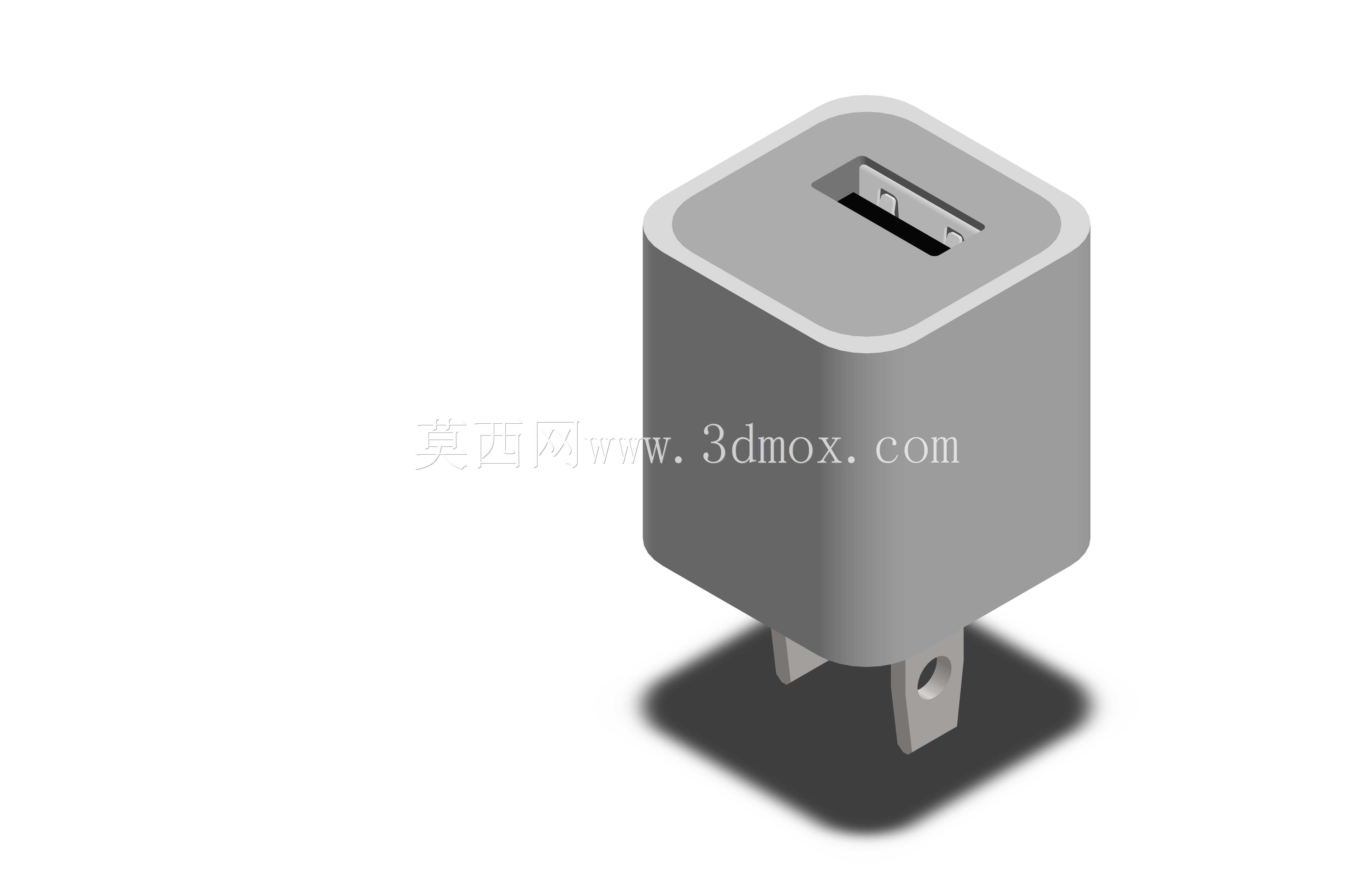

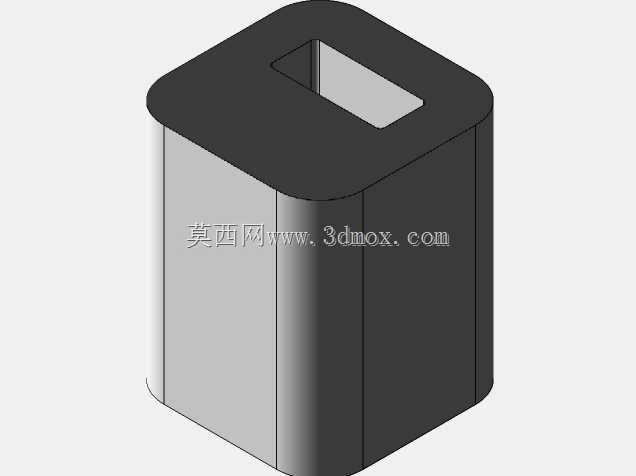

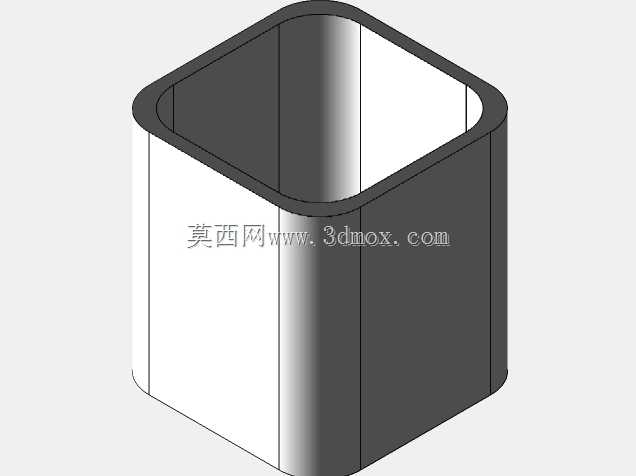

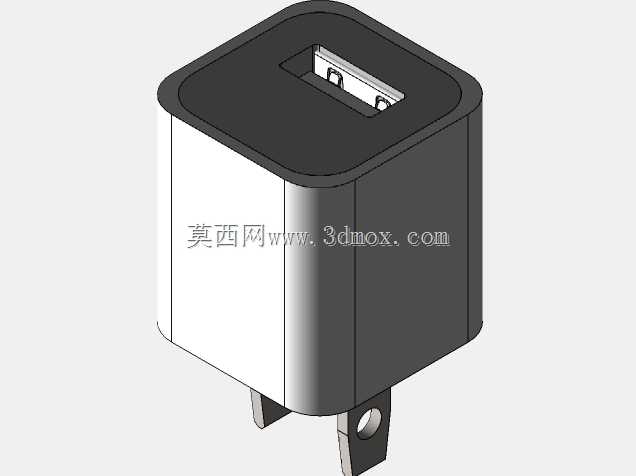

日常消费电子配套的供电类配件里，这类带美规插脚的USB充电适配器是应用极广的品类，不管是桌面办公场景给手机、蓝牙耳机、小型数码外设补能，还是嵌入式设备集成里给低功耗传感模块、小型控制板提供5V直流供电，都能见到这类结构的身影。做这个结构设计的时候，首先要卡准插脚的安装边界，美规插脚的伸出长度、片厚、插片间距都要符合安规要求，插脚和壳体内部的压接位置要做防松结构，避免反复插拔后插脚松动移位，带来接触不良或者安规隐患。壳体部分做了圆角过渡处理，没有尖锐棱角，一方面是日常手持插拔的时候不会刮手，另一方面注塑生产的时候能减少尖角处的应力集中，降低壳体跌落开裂的概率，壳体的合模线选在侧面居中位置，后续做表面处理的时候能减少打磨工作量，也不会在正面留下明显的合模痕迹影响外观。内部的腔体预留尺寸要刚好容纳AC-DC降压电路板、USB母座的焊接空间，USB母座的安装位置做了定位挡边，装配的时候母座不会偏移，保证外部插头插入时对位准确，不会出现插偏顶坏母座的情况。插脚和内部电路板的连接采用压接加焊的方式，比单纯焊接的连接强度更高，能承受反复插拔带来的侧向力，避免焊盘脱落。壳体的壁厚控制在均匀的1.5mm，既保证足够的结构强度，日常插拔受力不会变形，也不会因为壁厚过大导致注塑时出现缩痕，影响外观平整度。输出端的USB接口开口尺寸做了0.2mm的余量，既能让公头顺利插入，又不会因为间隙过大出现晃动，接口周围的壳体做了0.3mm的凸起围边，即使插头斜向插入，也能先接触到围边分散受力，不会直接顶裂接口周围的薄壁。这类结构在做三维建模的时候，要提前把插脚的安装公差、壳体的装配公差预留出来，上下壳的卡扣位置要均匀分布在壳体四周，扣合后缝隙均匀，不会出现翘边的情况，同时卡扣的拆卸力度要控制在合理范围，既保证日常使用不会自行脱开，后续维修拆壳的时候也不会轻易撬断卡扣。实际选型使用的时候，要注意这个结构的插脚是美规规格，适配对应标准的墙面插座，不要强行插入其他规格的插座避免损坏插脚，安装固定的时候要保证内部电路板和壳体之间没有窜动空间，灌胶或者加定位筋固定都可以，避免跌落时内部元件移位。
