优派TD2230触控显示器结构设计

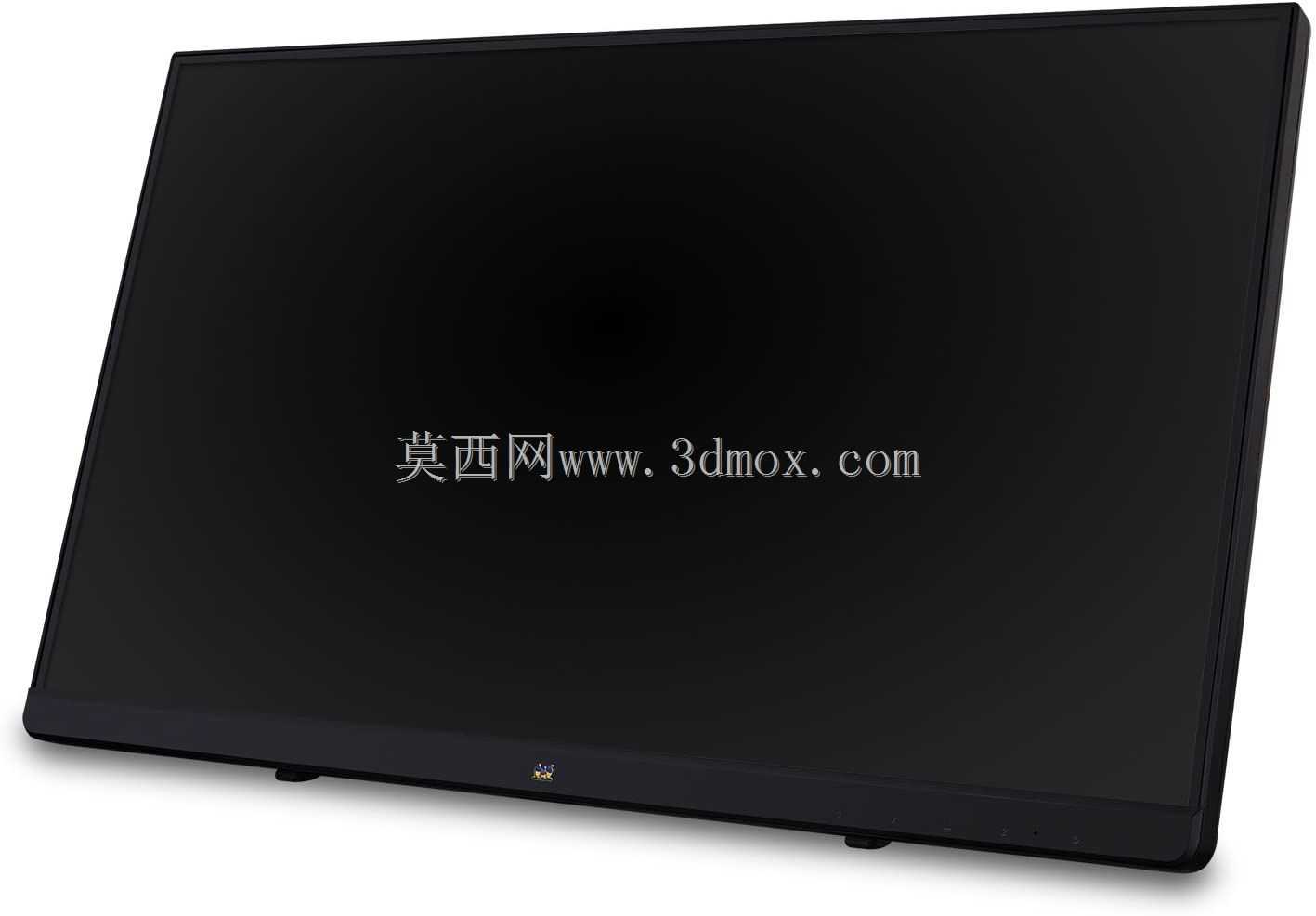

这款触控显示器的三维结构还原，首先要考虑桌面办公、工业触控操作台这类高频使用场景的安装适配需求，整机采用窄边框直面屏设计，屏幕显示区域对角线尺寸对应22英寸规格，外边框做了微弧收边处理，避免直角磕碰带来的使用损伤，底部边框居中位置预留品牌标识安装位，下沿整体做了1.2度的微仰角预设，匹配日常坐姿下的视线角度，减少长期观看的颈部疲劳。

从结构设计逻辑来看，背部壳体采用薄壁注塑成型思路，壁厚均匀控制在2.2mm，既保证壳体结构强度，又能控制整机重量，背部预留标准VESA安装孔位，孔距符合通用100*100mm规格，既可以搭配原厂支架放置在桌面，也能适配壁挂支架、悬臂支架完成不同场景的安装固定，安装边界预留了足够的走线空间，电源接口、视频信号接口全部集中在背部下侧区域，接口排布间距满足常规线材插拔的操作空间，不会出现相邻接口插头干涉的问题。

底部支撑结构采用两点式支撑脚设计，支撑脚与壳体连接位置做了加强筋结构，保证整机放置时的稳定性，支撑脚垫采用防滑橡胶材质，接触桌面的摩擦系数满足0.6以上的要求，避免日常触控操作时整机出现滑移。屏幕正面覆盖触控保护层，与显示面板之间的贴合间隙控制在0.3mm以内，保证触控操作的灵敏度，边框与屏幕的配合间隙均匀控制在0.15mm，既避免灰尘进入屏幕内部，也不会因为热胀冷缩出现边框挤压屏幕的问题。

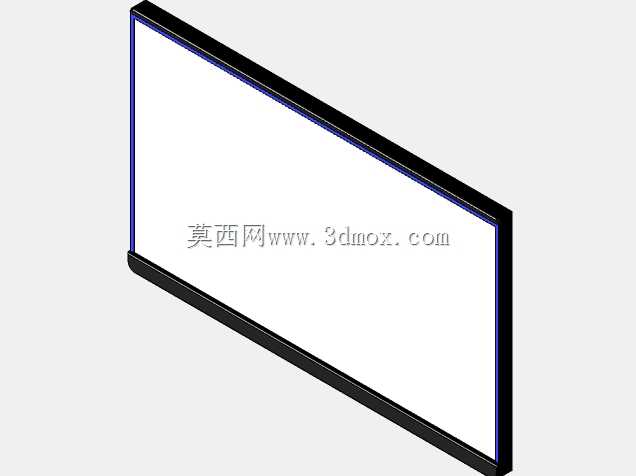

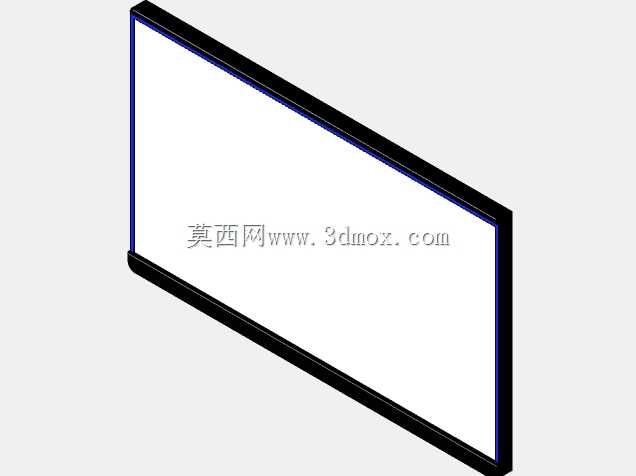

在实际用途层面，这款设备既可以作为常规桌面显示终端使用，也能满足工业工位触控操作、零售点位自助查询终端的显示需求，结构设计上充分考虑了不同安装方式的兼容性，整机外轮廓尺寸在建模时严格按照实物比例还原，各个部件的装配关系完全匹配实际生产的装配逻辑，对于做设备集成、工位操作台设计的工程师来说，可以直接调用该模型完成整体布局的干涉检查，不需要重新测绘显示器的外轮廓尺寸，能大幅缩短方案设计阶段的测绘时间，在做操作台人机工程校核时，也能直接基于模型调整屏幕安装高度、仰角，验证操作视线、触控 reach 距离是否符合人机工程要求。
