计算机CPU散热轴流风扇结构设计

日常做结构设计接触最多的风冷散热部件，就是这类轴流风扇，不管是台式机CPU散热模组、机箱通风排气，还是工控机柜、小型电子设备的主动散热回路里，这类叶轮结构都是核心的气流驱动部件。做这个结构建模的时候，首先要卡的是安装边界，常规台式机CPU散热用的同规格风扇，安装孔位要匹配主流散热塔的固定位，外轮廓直径不能超出常见CPU散热鳍片组的覆盖范围，轴向厚度也要控制在标准机箱侧板的安装间隙内，避免和内存马甲、主板供电散热片产生干涉。

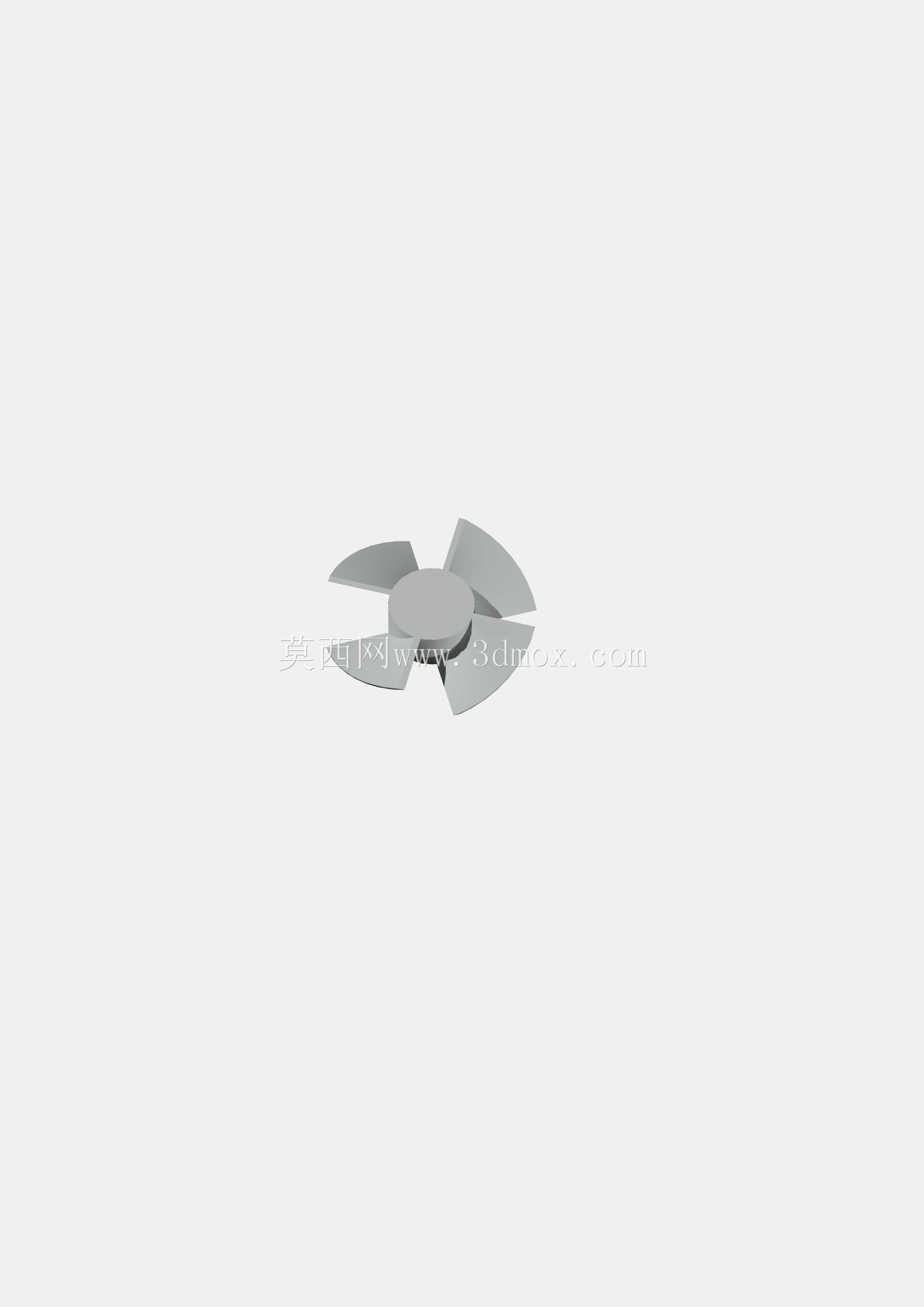

从功能特性来说，这类四叶轴流结构的设计，核心是平衡风量与风噪，叶片的曲面弧度是经过气流走向推导的，叶根位置和中心轮毂做平滑过渡，避免高速旋转时在叶根区域形成紊流区，既减少气动噪声，也能降低旋转过程中的动不平衡量。轮毂部分的结构要预留标准电机的安装位，中心轴孔的尺寸匹配常用的风扇电机输出轴，轮毂背面要做加强筋结构，保证长期高速旋转下叶轮不会出现形变，避免叶片蹭到外围的导风罩或者散热鳍片。

实际应用场景里，这类风扇除了民用计算机的CPU散热，还可以适配小型通讯设备机柜的通风排气、桌面小型电子设备的散热回路，甚至部分小型工业控制箱的辅助散热也能用到同结构的叶轮。设计的时候特意把叶片的前缘做了小角度的切角处理，能打散叶片切割气流时产生的周期性涡流，降低特定频段的风噪，这也是民用电脑散热场景里用户比较在意的点，毕竟日常使用场景下噪声控制直接影响使用体验。

建模过程中要注意的细节很多，比如叶片和轮毂的连接处要做圆角过渡，不能出现应力集中的尖角，不然长期高速旋转下容易出现材料疲劳断裂的问题；叶片的厚度从叶根到叶缘做渐变处理，叶根位置厚度更大保证结构强度，叶缘位置稍薄降低旋转惯量，也能优化气流切入的角度。安装孔位的位置度公差要控制在合理范围，保证安装的时候能顺利对准散热塔或者机箱的固定柱，不需要额外扩孔调整。另外叶轮的整体动平衡要在建模阶段就做对称校验，四个叶片的曲面、重量分布完全对称，减少高速旋转时的振动，既降低轴承的磨损，也能避免振动传导到主板或者机箱上产生共振噪声。

从气流组织的角度来说，这类轴流风扇的气流方向是沿轴向直吹，刚好适配CPU散热鳍片的风道方向，气流垂直穿过鳍片间隙的时候能最大化带走鳍片上的热量，比离心式风扇的风路更短，风阻更小，在有限的安装空间里能实现更高的散热效率。设计的时候也考虑了不同使用场景的适配性，叶轮的外轮廓做了标准的圆弧过渡，能匹配常规的方形风扇外框，不需要额外修改结构就能直接装到标准尺寸的风扇框架里，通用性更强。
