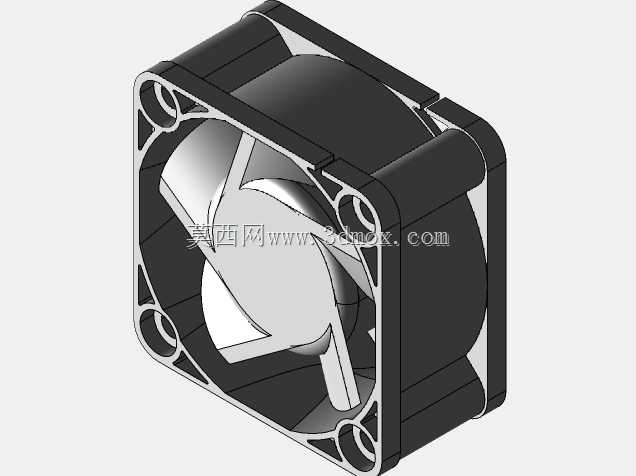

40mm规格24V直流轴流散热风机结构

这款40mm见方的轴流散热部件，是电子设备热管理系统里的常用标准件，日常在工控主板、小型电源模块、嵌入式工控机、紧凑型伺服驱动器这类发热量集中、安装空间局促的场景里出镜率极高，核心作用是通过定向强制对流带走元器件工作产生的积热，避免芯片、功率器件因结温过高触发降频保护甚至永久性损坏。从结构设计来看，外框采用带安装孔的方形注塑结构，四个角预留的通孔完全匹配行业通用安装孔距，安装时既可以用螺丝直接锁固在设备壳体的预设螺柱上，也能配套减震胶钉实现软固定，抵消扇叶高速转动带来的微幅振动传递，避免振动影响周边敏感元器件的工作稳定性。外框的边角做了圆弧过渡处理，既可以降低安装过程中磕碰损伤线材或周边元件的概率，也能减少气流在框体边角处的紊流损耗，提升送风效率。扇叶采用七叶后掠式曲面设计，这种叶型是经过气动优化的，在相同转速下能输出更平顺的气流，同时把转动时的风切噪声控制在较低水平，适配对运行噪音有要求的办公类电子设备、医疗检测仪器场景。扇叶与外框之间的间隙控制在极小范围内，既避免扇叶转动时蹭到框体内壁产生异响，也能减少间隙处的气流回流，保证风压输出的稳定性。内部的转子与定子配合结构，适配24V直流供电场景，这个电压等级是工业控制领域的通用安全供电电压，接入设备现有供电回路时不需要额外做电压转换，能简化设备内部的电路布线设计。从安装边界来看，这款风机的厚度属于常规20mm级别，在设备内部预留安装位时，除了要保证外框尺寸的安装空间，还要在进风侧与出风侧预留足够的通风间隙，避免贴壁安装导致气流受阻，影响实际散热效果。建模过程中完整还原了外框的加强筋结构、扇叶的曲面弧度、安装孔的倒角细节，不管是做设备整机的热仿真装配，还是做散热系统的结构干涉检查，都能直接调用，不需要再额外做细节补全。这类小尺寸轴流风机的选型过程中，除了关注供电电压、外形尺寸，还要结合设备的实际发热量匹配对应的转速与风量参数，而精准的三维模型能帮助结构工程师在设计阶段就完成安装位的适配、风道的走向规划，减少后期打样验证时出现的装配干涉、风道不合理等问题，缩短产品的研发迭代周期。
