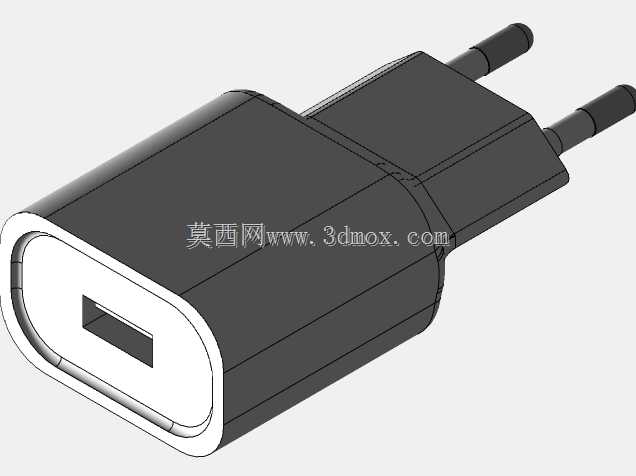

小米欧规USB接口手机充电插头结构

日常消费电子配套的充电类配件，是当前民用电子领域用量极大的配套部件，这款欧规插脚的USB输出充电适配器，在结构设计上充分兼顾了插装稳定性、握持手感与内部元器件排布空间。从实际应用场景来看，这类适配器主要适配欧盟地区市电插座标准，两圆柱插脚的伸出长度、中心距完全符合对应区域的安规要求，插脚根部做了圆弧过渡的绝缘包覆，避免插合过程中手指误触带电部位，插脚顶端做了圆角导正处理，插入插座时无需刻意对准即可顺畅滑入插孔，长期插拔后也不会出现插脚歪斜、镀层脱落的问题。

从功能特性来看，单USB-A输出口设置在适配器端面的居中位置，接口周围做了0.3mm的凸台防护，避免日常插拔数据线时接口边缘被反复磕碰导致壳体开裂，接口内部的胶芯定位精度控制在0.05mm以内，保证数据线插头插入后不会出现松旷、接触不良的情况。壳体整体采用R角连续过渡的弧面造型，没有尖锐棱角，握持插拔时手掌受力均匀，不会出现硌手的问题，壳体表面做了细磨砂纹理处理，日常使用中不易残留指纹与划痕，长期放置也不会出现表面亮斑老化的问题。

设计过程中首先要确认内部电路板、变压器、高压电容等核心元器件的排布空间，壳体内部的筋位设置既要保证元器件固定牢靠，不会因为日常摔落出现移位，也要预留足够的爬电距离，满足安规绝缘要求。插脚与内部电路板的连接采用嵌件注塑的固定方式，避免插脚受外力时直接拉扯焊点导致脱焊，壳体上下盖的卡扣位置均匀分布在四周边缘，扣合后缝隙均匀控制在0.1mm以内，不需要额外打胶即可达到基础的防尘效果。外形尺寸上整体控制在常规手掌可轻松握持的范围内，插装在墙面插座上时不会遮挡相邻的插孔，厚度方向的尺寸经过优化，不会因为适配器自身重量导致插装后出现下垂松脱的问题，安装边界充分考虑了墙面插座、插排的常见间距，多设备同时插装时不会出现位置干涉。
