小米Type-C接口数据线结构设计

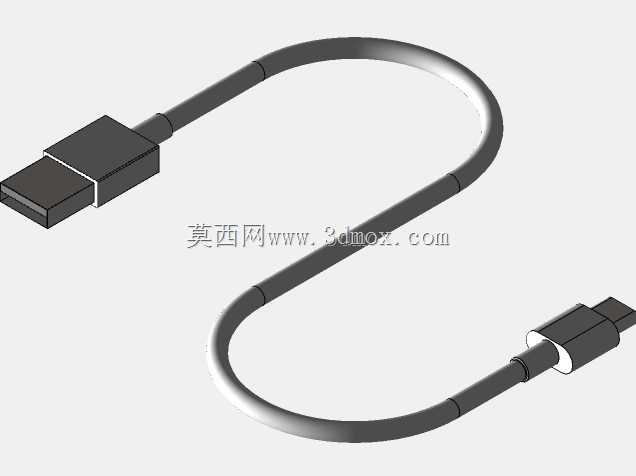

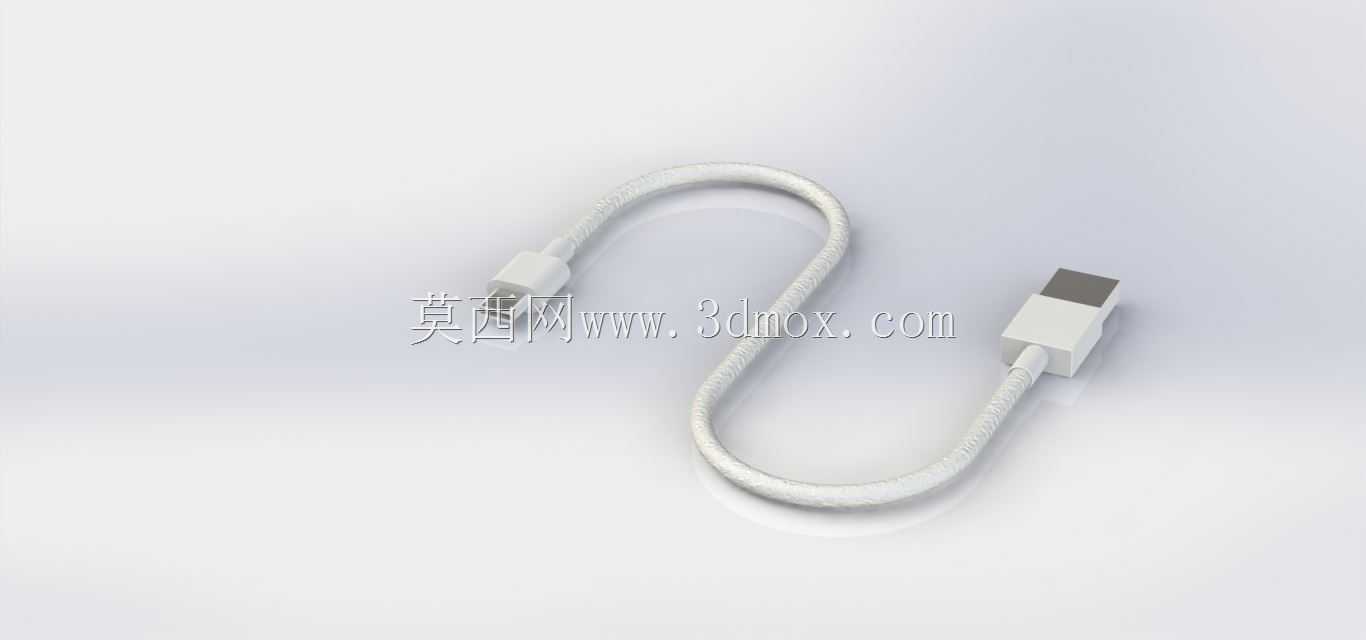

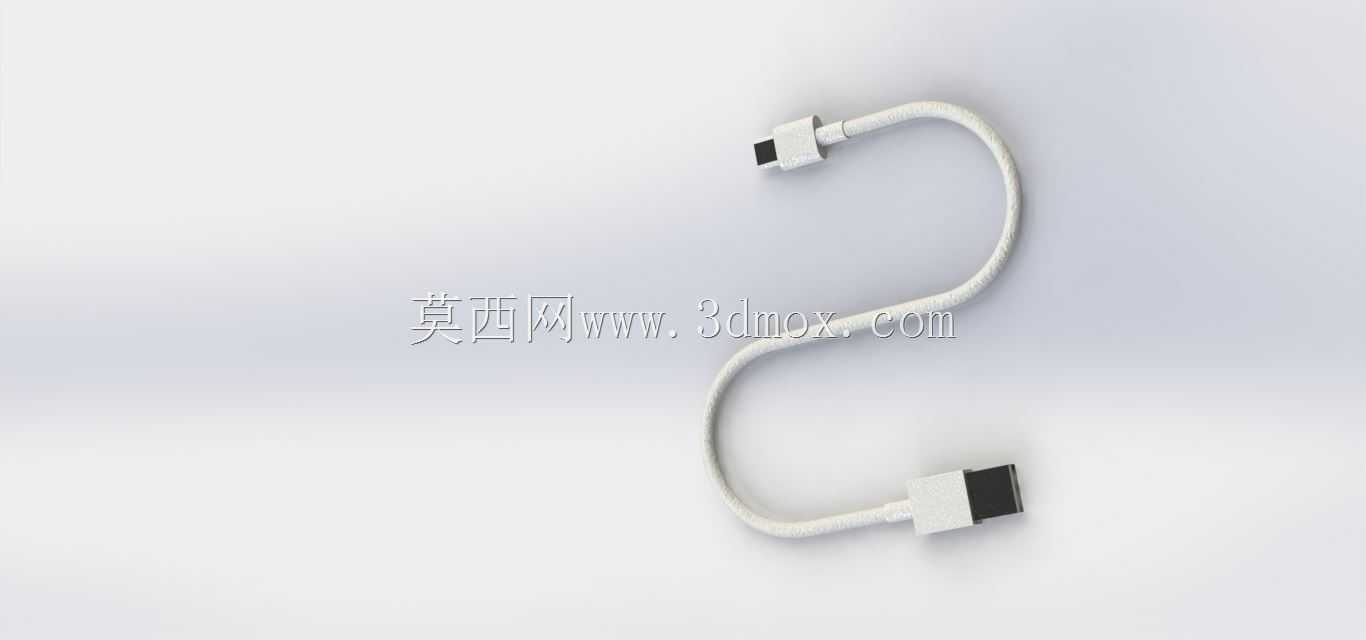

日常做消费电子结构适配时，Type-C接口的数据线是绕不开的常用配件，不管是手持终端的充电回路搭建，还是小型检测设备的数据传输链路布设，这类线材的结构合理性直接影响终端使用的可靠性。这款C型接口数据线的设计，首先考虑的是日常插拔场景下的结构强度，接头外壳采用一体化包覆结构，在接头与线身衔接的位置做了渐变过渡的应力释放设计，避免反复弯折后线芯外露断裂的问题，这部分的过渡弧度是按照日常手持插拔的施力角度做的拟合，能把弯折应力均匀分散到更长的线身段，不会集中在接头根部。从安装适配的角度来说，接头的外轮廓尺寸严格遵循通用Type-C接口的插拔公差要求，公头部分的金属壳体厚度、插入深度都控制在通用适配范围内，能兼容市面上绝大多数带Type-C母座的设备，不会出现壳体干涉导致插不到位、或者间隙过大松脱的情况。线身部分采用的是圆型线身结构，外被的纹理做了细微的磨砂处理，既可以减少日常使用中的表面划痕，也能降低线材缠绕打结的概率，线身内部的线芯排布按照电源、信号传输的功能做了分层屏蔽，避免充电时的大电流对数据传输信号产生干扰，在需要同时充电和传数据的场景下，能保证信号传输的稳定性。在做结构建模的时候，接头内部的端子固定位、屏蔽壳的卡扣结构都做了细节还原，卡扣的卡合量按照通用母座的卡扣槽尺寸做了匹配，保证插拔时的阻尼感适中，既不会太松容易脱落，也不会太紧导致插拔费力损伤母座。线身的弯曲半径做了合理控制，在狭小空间布线的时候，比如桌面设备后侧的走线、便携设备收纳时的弯折，都能适配常见的弯折角度，不会因为硬度过大导致回弹翘起，影响收纳和布线整洁度。另外接头的端面做了微倒角处理，插入时能自动导正位置，即使盲插也能顺利对准母座，减少对接头端子和母座的磨损，延长整体的使用寿命。这类线材在实际应用中，覆盖了从消费类数码产品充电、数据传输，到部分小型工业手持终端的供电与通讯场景，结构设计上兼顾了日常使用的耐用性和多设备的适配性，建模时的尺寸公差控制也能直接用于后续的结构适配验证，不用再反复调整接口的配合尺寸。
