通用3.5英寸SATA机械硬盘结构模型

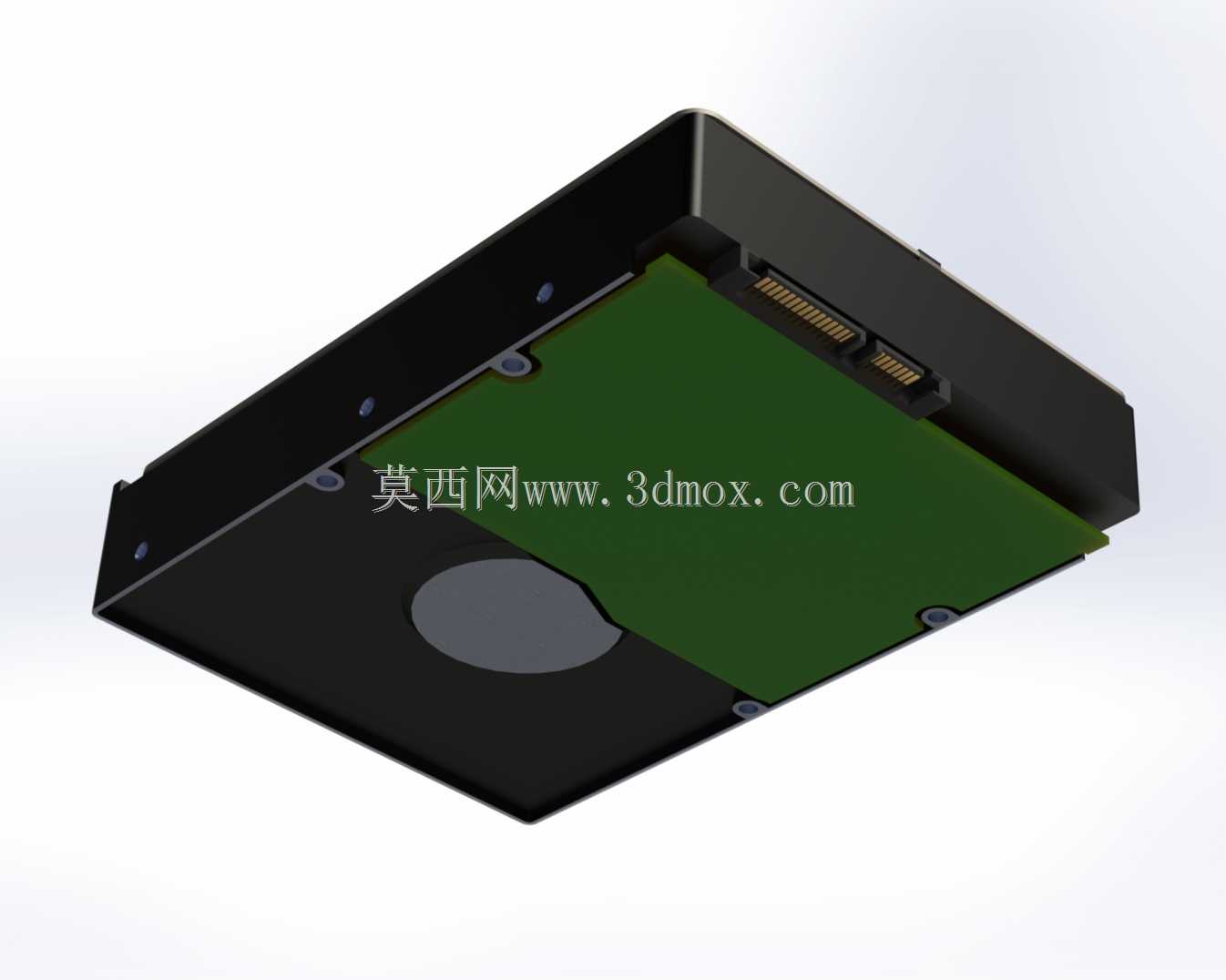

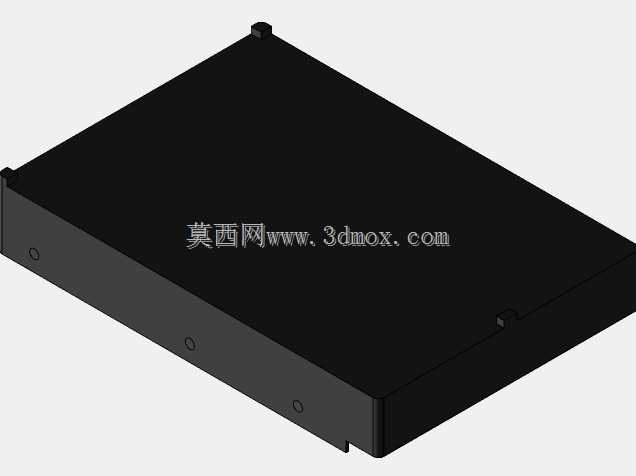

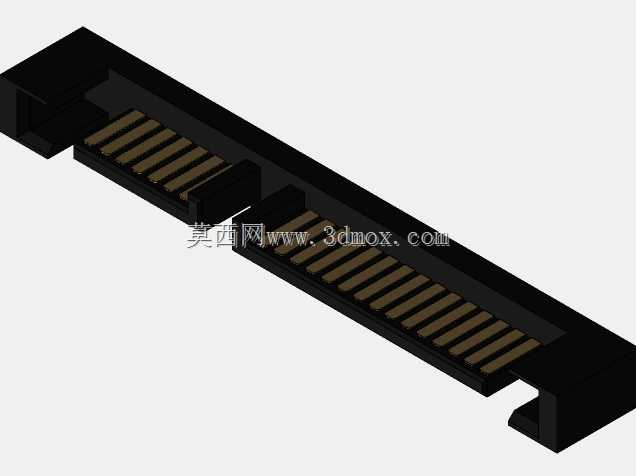

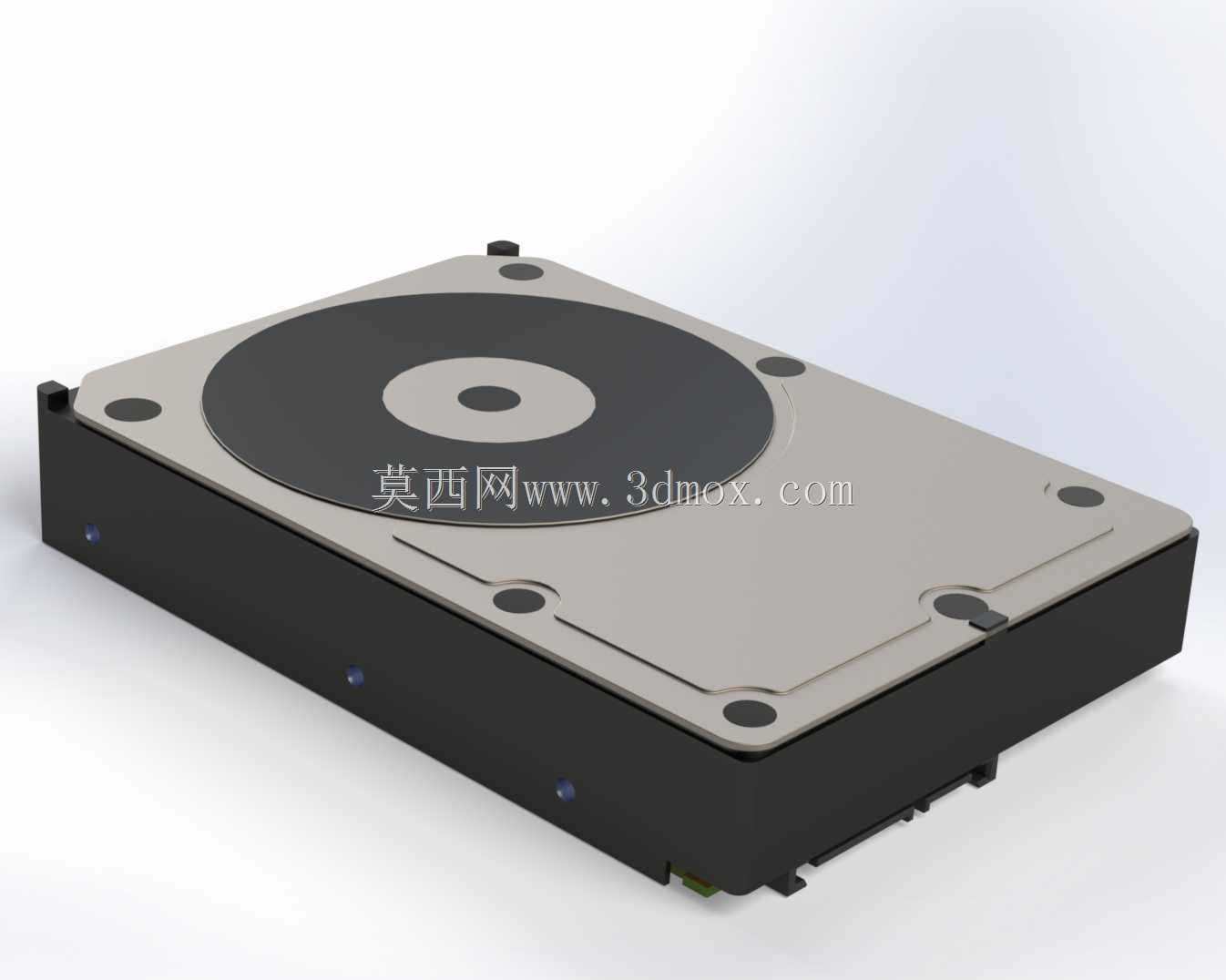

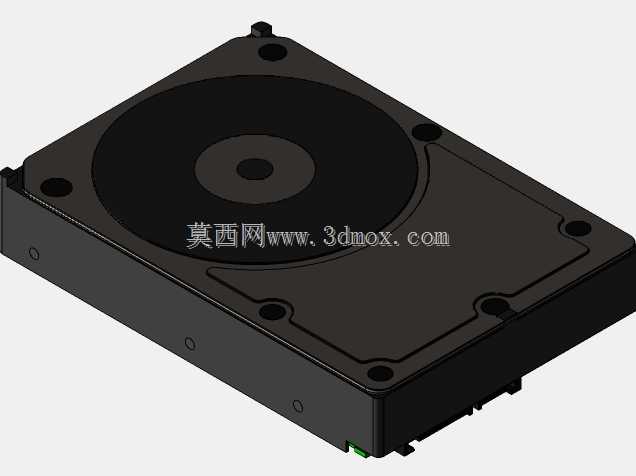

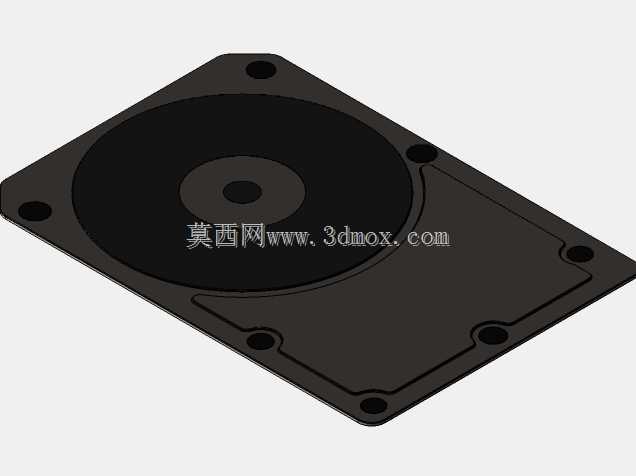

在桌面级计算机、工业控制主机、外置存储阵列的结构设计环节中，硬盘安装位的尺寸适配是结构工程师必须精准把控的细节，很多刚接触整机结构设计的新人容易忽略硬盘安装的边界尺寸，导致机箱或设备壳体开模后出现硬盘无法装入、接口对位偏差、螺丝孔位错位的问题，这类问题在批量生产阶段会造成极高的改模成本。这款3.5英寸SATA机械硬盘的三维结构模型，完全遵循行业通用的3.5英寸硬盘物理规格搭建，建模过程中优先保证外部安装尺寸的准确性，覆盖了硬盘主体的长宽高基准尺寸、侧面安装螺孔的位置与深度、底部固定孔的排布间距、SATA数据接口与供电接口的凸台高度与对位公差，完全满足结构设计阶段的装配干涉检查、安装位空间预留的需求。从实际工程应用角度看，这类通用硬盘模型不需要还原盘片、磁头这类内部精密组件，毕竟结构设计的核心是处理硬盘与周边结构的装配关系，内部结构的过度建模反而会占用不必要的软件资源，拖慢大型装配体的运行效率。建模时特意保留了硬盘外壳的倒角特征、顶部标签区域的凹陷结构、侧面的安装定位凸点，这些细节在做整机外观渲染、装配工艺模拟时能提升整体的真实感，不会出现模型过于简化导致的视觉失真。针对外置硬盘盒的设计场景，模型的接口区域尺寸做了公差余量预留，工程师可以直接基于这个模型设计硬盘盒的内部限位筋、接口避让槽、减震泡棉的粘贴位置，不需要再反复核对公开规格书的零散尺寸参数。对于服务器机箱的硬盘笼设计，这个模型也能直接用于硬盘插拔路径的干涉检查，确认硬盘笼导轨的间距、锁扣的位置是否会和硬盘外壳产生结构冲突，提前规避装配时的卡滞问题。很多工程师在做存储类设备的结构设计时，往往会随意拉伸一个近似尺寸的长方体代替硬盘，这种简化模型很容易忽略硬盘边角的圆角、接口区域的突出量，最终做实物装配时才发现硬盘无法完全推入安装位，或是接口和主板上的接插件对插不到位，这类低级失误完全可以通过使用精准的通用硬盘模型在设计阶段规避。这款模型的外形尺寸严格遵循行业通用规范，安装孔位的位置偏差控制在结构设计允许的公差范围内，完全能满足各类涉及3.5英寸SATA硬盘安装的结构设计、装配模拟、渲染展示需求，不管是做桌面PC机箱、工业工控主机、外置硬盘存储设备还是服务器硬盘仓的设计，都可以直接调用这个模型完成装配校验，省去自行核对尺寸建模的时间，提升结构设计的效率与准确性。
